LMR514x0-Q1 是一款寬 VIN、易于使用的同步降壓轉換器,能夠驅動高達 4A 或 5A 的負載電流。該器件具有 4V 至 36V 的寬輸入范圍,專為各種工業應用而設計,用于非穩壓電源的電源調節。
LMR514x0-Q1 具有 200kHz 至 1MHz 的可調開關頻率,可通過外部電阻器實現優化效率或外部元件尺寸的靈活性。該器件具有脈沖頻率調制(PFM 版本)以實現輕負載下的高效率,以及強制脈寬調制(FPWM 版本)以實現恒定頻率,并在整個負載范圍內實現較小的輸出電壓紋波。軟啟動和補償電路在內部實現,這使得該器件可以使用最少的外部元件。
*附件:lmr51440-q1.pdf
該器件具有內置保護功能,例如逐周期電流限制、打嗝模式短路保護和在功率耗散過大的情況下進行熱關斷。LMR514x0-Q1 采用 WSON-12 封裝。
特性
- 符合 AEC-Q100 標準,適用于汽車應用
- 器件溫度等級 1:-40°C 至 +125°C 環境工作溫度
- 功能安全
- 支持汽車系統要求:
- 寬輸入電壓范圍:4V 至 36V
- 4A 或 5A 連續輸出電流
- 室溫下 ±1.0% 容差電壓基準
- 最小接通時間:75ns(典型值)
- 低靜態電流:25μA
- 可調頻率:200kHz 至 1MHz
- 頻率擴頻
- 保護功能:
- 精確使能輸入
- 開漏 PGOOD
- VIN 欠壓鎖定 (UVLO)
- 逐周期電流限制
- 帶打嗝模式的短路保護
- 熱關斷
- 設計尺寸小,易于使用
- 集成同步整流
- 內部補償,易于使用
- WSON-12 軟件包
參數

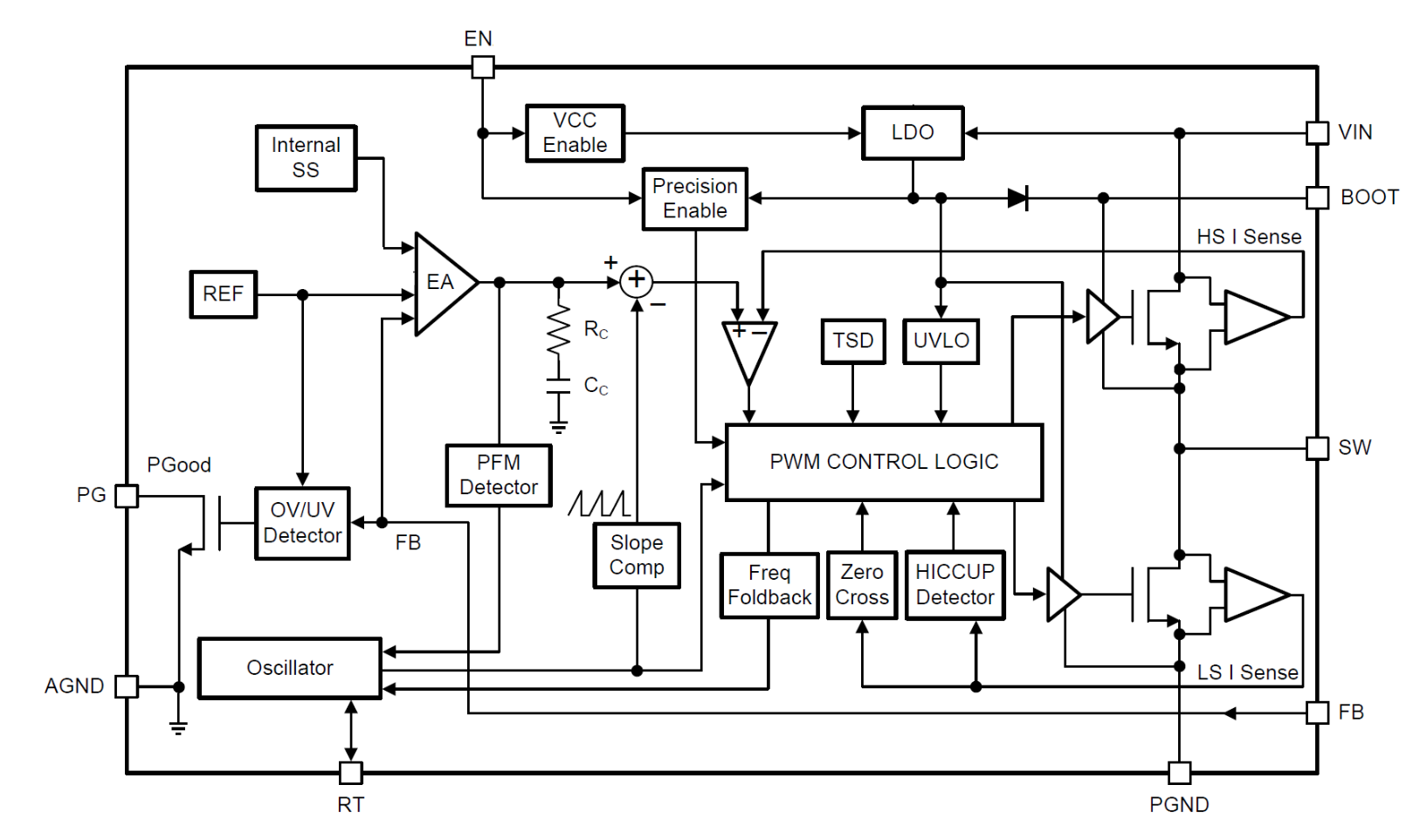

方框圖
概述
LMR51440-Q1是一款專為汽車電子應用設計的同步降壓DC/DC轉換器,支持寬輸入電壓范圍(4V至36V),提供高達4A的輸出電流。該轉換器結合了高效率、低靜態電流和低電磁干擾(EMI)特性,適用于需要嚴格可靠性和緊湊設計的各種汽車應用。
主要特性
性能參數
- ?輸入電壓范圍?:4V至36V
- ?輸出電壓?:可調
- ?最大輸出電流?:4A
- ?開關頻率?:可調(200kHz至1MHz)
- ?效率?:高達94%(在特定條件下)
- ?靜態電流?:25μA(非切換狀態)
- ?工作溫度范圍?:-40°C至+125°C
功能特點
- ?AEC-Q100認證?:適用于汽車電子應用。
- ?功能安全能力?:提供文檔支持功能安全系統設計。
- ?低EMI設計?:采用WSON-12封裝,減少開關噪聲。
- ?PFM和FPWM模式?:PFM模式在輕載時提高效率,FPWM模式提供低輸出電壓紋波和固定頻率操作。
- ?內部補償?:簡化外部電路設計。
- ?多重保護?:包括過流保護、短路保護(帶打嗝模式)、熱關斷和輸入欠壓鎖定(UVLO)。
- ?軟啟動?:防止啟動時的過沖電流。
控制與調節
- ?EN引腳?:使能控制輸入,高電平開啟,低電平關閉。
- ?FB引腳?:反饋輸入,用于設置輸出電壓。
- ?RT引腳?:頻率設置引腳,通過連接外部電阻調整開關頻率。
- ?PG引腳?:電源良好輸出,指示輸出電壓狀態。
應用領域
封裝與訂購信息
- ?封裝類型?:WSON-12,3.00mm × 3.00mm
- ?訂購信息?:提供PFM和FPWM兩種版本,具體型號如LMR51440SQDRRRQ1(PFM)、LMR51440FSQDRRRQ1(FPWM)等。
設計工具與支持
- ?WEBENCH? Power Designer?:用于創建自定義設計,優化關鍵參數如效率、尺寸和成本。
- ?相關文檔?:包括數據手冊、應用報告、技術簡報等,提供詳細的設計指南和應用信息。
- ?支持資源?:TI E2E?支持論壇提供設計幫助和解答疑問。
布局與熱設計指南
- ?布局指南?:推薦輸入和輸出電容器的對稱布局,以最小化開關噪聲和EMI。
- ?熱設計?:確保足夠的散熱路徑,避免過熱。
LMR51440-Q1以其高性能、高效率、低靜態電流和緊湊的封裝設計,成為汽車電子應用中同步降壓轉換器的理想選擇。
-
