TPS6287B10、TPS6287B15、TPS6287B20、TPS6287B25 和 TPS6287B30 是引腳對引腳、10A、15A、20A、25A 和 30A 同步降壓 DC/DC 轉換器系列，具有 I2C 接口和差分遠程感應功能。所有設備均提供高效率和易用性。低電阻電源開關在高環境溫度下允許高達 30A 的輸出電流。這些器件可以在堆疊模式下工作，以提供更高的輸出電流或?qū)⒐β屎纳⒎稚⒌蕉鄠€器件。
*附件：tps6287b20.pdf

TPS6287Bx 系列實現了增強的 DCS 控制方案，該方案將快速瞬態響應與固定頻率作相結合。器件可以在省電模式下運行以實現最高效率，或在強制 PWM 模式下運行以實現最佳瞬態性能和最低輸出電壓紋波。

可選的遠程采樣功能可最大限度地提高負載點的電壓調節能力，并且該器件在整個輸出電壓范圍內可實現 ±0.8% 的直流電壓精度。

I2C 兼容接口提供多種控制、監控和警告功能，例如電壓監控和溫度相關警告。輸出電壓可以快速調整，以適應負載的功耗以適應性能需求。默認啟動電壓可通過 VSET1 和 VSET2 引腳進行電阻選擇。

特性

• 輸入電壓范圍：2.7V 至 6V
• 引腳對引腳兼容器件系列：10A、15A、20A、25A 和 30A
• 3 個可選輸出電壓范圍：0.4V 至 1.675V
  • 0.4V 至 0.71875V，步長為 1.25mV
  • 0.4V 至 1.0375V，步長為 2.5mV
  • 0.4V 至 1.675V，步長為 5mV
• 輸出電壓精度：±0.8%
• 內部功率 MOSFET：2.6mΩ 和 1.5mΩ
• 可調軟啟動
• 外部補償
• 通過 VSET1 和 VSET2 引腳的可選啟動輸出電壓
  • 0.4V 至 0.775V，步長為 25mV
  • 0.8V 至 1.55V，步長為 50mV
• 僅通過 FSEL 引腳為 1.5MHz、2.25MHz、2.5MHz 或 3MHz 的可選開關頻率，僅適用于 TPS6287BxxJE2（參見表 4-2）
• 強制 PWM 或省電模式作
• 通過外部電阻器或 I2C 選擇啟動輸出電壓
• I2C 兼容接口，頻率高達 3.4MHz
• 可選的堆疊作，以提高輸出電流能力
• 差分遠程感應
• 熱預警和熱關斷
• 輸出放電
• 可選擴頻時鐘
• 帶窗口比較器的電源正常輸出

參數

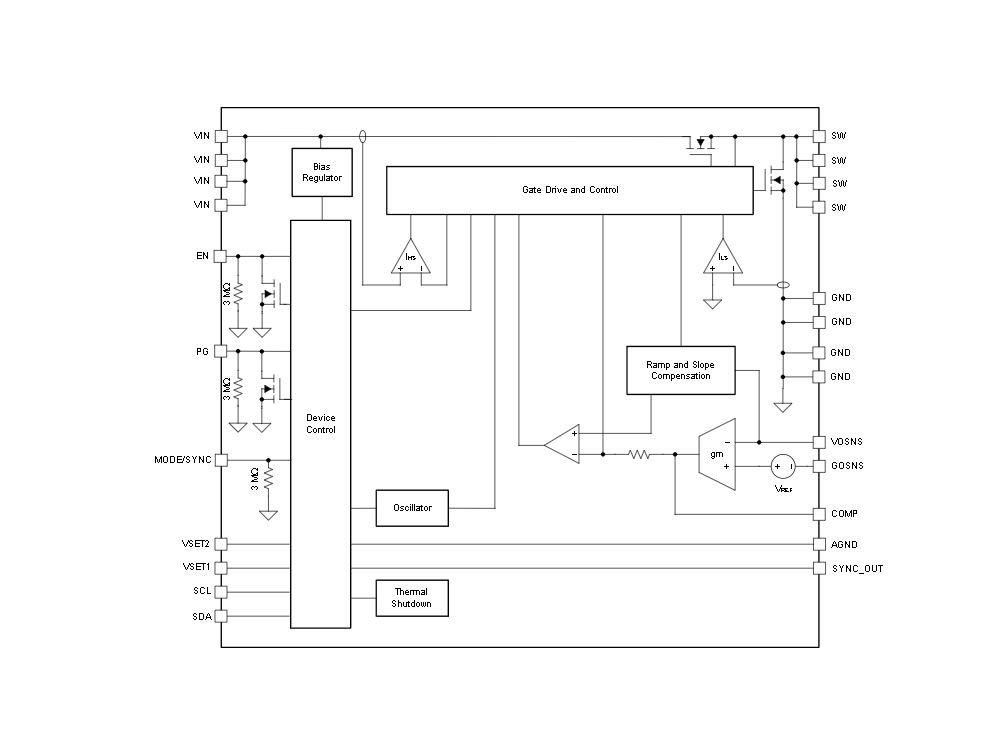

方框圖

概述

TPS6287B20是一款高效率、高性能的同步降壓DC/DC轉換器，專為提供高達20A的輸出電流而設計。該轉換器具有寬輸入電壓范圍（2.7V至6V），并集成了I2C接口，支持靈活的電壓調節、監控和警告功能。TPS6287B20適用于FPGA、ASIC、數字核心供電以及光學網絡和存儲設備等應用領域。

主要特性

性能參數

• ?輸入電壓范圍?：2.7V至6V
• ?輸出電流?：20A
• ?輸出電壓范圍?：0.4V至1.675V（可調，多種步長可選）
• ?輸出電壓精度?：±0.8%
• ?開關頻率?：1.5MHz、2.25MHz、2.5MHz或3MHz（TPS6287BxxJE2型號可選）
• ?效率?：高（具體效率取決于應用條件）

功能特點

• ?I2C接口?：支持電壓調節、狀態監控和溫度警告等功能
• ?快速瞬態響應?：采用增強型DCS-Control方案，確保輸出電壓穩定
• ?差分遠程感測?：提高負載點的電壓調節精度
• ?可選堆疊操作?：支持多設備堆疊，增加輸出電流或分散功率耗散
• ?熱預警和熱關斷?：防止設備過熱損壞
• ?輸出放電功能?：在關斷時快速放電輸出電容
• ?可選擴展頻譜時鐘?：降低電磁干擾（EMI）
• ?電源良好輸出?：指示輸出電壓是否穩定

封裝與尺寸

• ?封裝類型?：RZV（WQFN-FCRLF），24引腳，3.05mm × 4.05mm

應用領域

• FPGA和ASIC供電
• 數字核心供電
• 光學網絡
• 存儲設備

功能描述

控制與保護

• ?固定頻率操作?：結合內部模擬控制和數字校準，實現快速瞬態響應和穩定的輸出電壓
• ?過流保護?：包括逐周期電流限制、打嗝模式（Hiccup Mode）和電流限制模式，防止設備損壞
• ? 欠壓鎖定（UVLO） ?和過壓鎖定（OVLO）：確保設備在安全的輸入電壓范圍內工作
• ?熱管理?：內置熱預警和熱關斷功能，保護設備免受過熱影響

靈活性

• ?輸出電壓可編程?：通過I2C接口或外部電阻設置輸出電壓，支持多種電壓范圍和步長
• ?軟啟動功能?：減少啟動時的浪涌電流和輸出電壓過沖
• ? 動態電壓調整（DVS） ?：在設備運行時動態調整輸出電壓
• ?可選特性?：如擴展頻譜時鐘、輸出放電和堆疊操作，可根據應用需求進行配置

應用指南

典型應用電路

• 提供詳細的典型應用電路圖，包括輸入/輸出電容、電感、補償元件等的選擇指南
• 支持單設備和堆疊配置，滿足不同電流需求的應用

布局建議

• 輸入電容應靠近VIN和GND引腳放置，以減小輸入電壓波動
• 電感應靠近SW引腳放置，并盡量減小SW節點的面積和寄生電感
• 輸出電容應直接連接到輸出電壓感測引腳（VOSNS），并盡量減小到GND的路徑長度
• 敏感信號線（如I2C通信線、VOSNS和GOSNS）應遠離高噪聲源（如SW節點）

文檔與支持

• 提供詳細的數據手冊，包括電氣特性、功能框圖、應用曲線和布局指南
• 支持使用TI的WEBENCH Power Designer進行自定義設計
• TI E2E支持論壇提供快速、經驗證的設計幫助和解決方案

TPS6287B20以其高效率、快速瞬態響應、靈活的電壓調節功能和強大的保護功能，非常適合對電源性能要求較高的應用。
