TPS6287B10、TPS6287B15、TPS6287B20、TPS6287B25 和 TPS6287B30 是引腳對引腳、10A、15A、20A、25A 和 30A 同步降壓 DC/DC 轉換器系列，具有 I2C 接口和差分遠程感應功能。所有設備均提供高效率和易用性。低電阻電源開關在高環境溫度下允許高達 30A 的輸出電流。這些器件可以在堆疊模式下工作，以提供更高的輸出電流或將功率耗散分散到多個器件。
*附件：tps6287b10.pdf

TPS6287Bx 系列實現了增強的 DCS 控制方案，該方案將快速瞬態響應與固定頻率作相結合。器件可以在省電模式下運行以實現最高效率，或在強制 PWM 模式下運行以實現最佳瞬態性能和最低輸出電壓紋波。

可選的遠程采樣功能可最大限度地提高負載點的電壓調節能力，并且該器件在整個輸出電壓范圍內可實現 ±0.8% 的直流電壓精度。

I2C 兼容接口提供多種控制、監控和警告功能，例如電壓監控和溫度相關警告。輸出電壓可以快速調整，以適應負載的功耗以適應性能需求。默認啟動電壓可通過 VSET1 和 VSET2 引腳進行電阻選擇。

特性

• 輸入電壓范圍：2.7V 至 6V
• 引腳對引腳兼容器件系列：10A、15A、20A、25A 和 30A
• 3 個可選輸出電壓范圍：0.4V 至 1.675V
  • 0.4V 至 0.71875V，步長為 1.25mV
  • 0.4V 至 1.0375V，步長為 2.5mV
  • 0.4V 至 1.675V，步長為 5mV
• 輸出電壓精度：±0.8%
• 內部功率 MOSFET：2.6mΩ 和 1.5mΩ
• 可調軟啟動
• 外部補償
• 通過 VSET1 和 VSET2 引腳的可選啟動輸出電壓
  • 0.4V 至 0.775V，步長為 25mV
  • 0.8V 至 1.55V，步長為 50mV
• 僅通過 FSEL 引腳為 1.5MHz、2.25MHz、2.5MHz 或 3MHz 的可選開關頻率，僅適用于 TPS6287BxxJE2（參見表 4-2）
• 強制 PWM 或省電模式作
• 通過外部電阻器或 I2C 選擇啟動輸出電壓
• I2C 兼容接口，頻率高達 3.4MHz
• 可選的堆疊作，以提高輸出電流能力
• 差分遠程感應
• 熱預警和熱關斷
• 輸出放電
• 可選擴頻時鐘
• 帶窗口比較器的電源正常輸出

參數

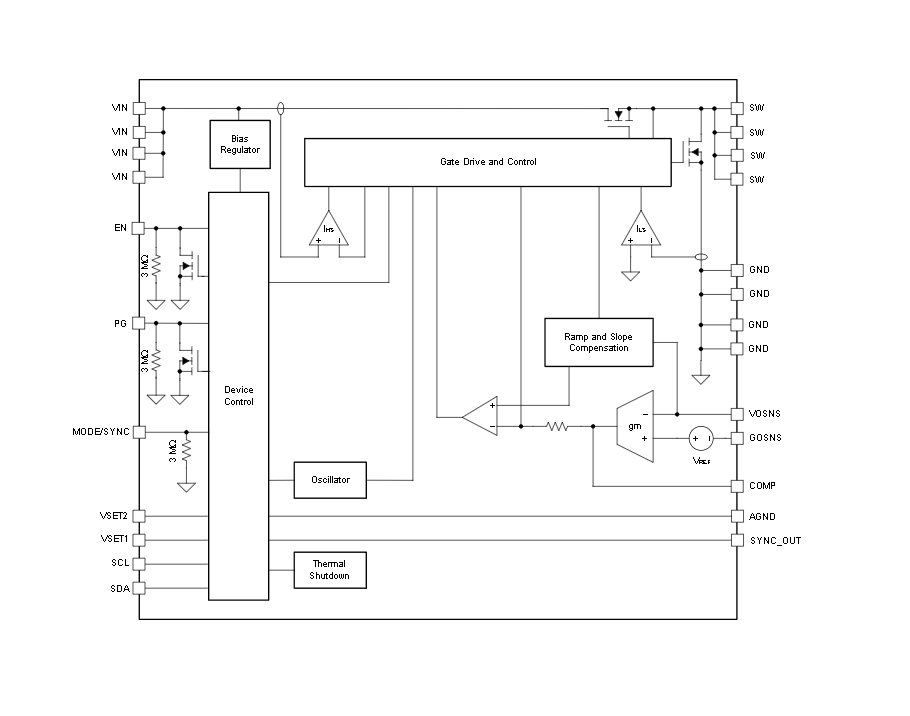

方框圖

1. 產品概述

TPS6287B10是一款高效率、易于使用的同步降壓DC/DC轉換器，專為提供高達10A的輸出電流而設計。該轉換器支持2.7V至6V的寬輸入電壓范圍，并具有多種輸出電壓范圍和可選特性，如I2C接口、遠程電壓感應和差分遠程感應等。TPS6287B10適用于FPGA、ASIC、數字核心供電、光學網絡和存儲等高性能應用。

2. 主要特性

• ?寬輸入電壓范圍?：2.7V至6V。
• ?高輸出電流?：可達10A。
• ?多種輸出電壓范圍?：
  • 0.4V至1.675V，步長為5mV。
  • 0.4V至1.0375V，步長為2.5mV。
  • 0.4V至0.71875V，步長為1.25mV。
• ?高精度輸出電壓?：±0.8%。
• ?I2C接口?：支持高達3.4MHz的通信速度，便于監控和控制。
• ?可選特性?：包括軟啟動時間、開關頻率、過流保護模式等。
• ?熱預警和熱關斷?：保護轉換器免受過熱損壞。
• ?輸出放電功能?：在關閉時安全地放電輸出電容。

3. 應用領域

• ?FPGA和ASIC供電?：為高性能邏輯電路提供穩定的電源。
• ?光學網絡?：在高速數據傳輸系統中提供可靠的電源解決方案。
• ?存儲設備?：為固態硬盤、硬盤驅動器等存儲設備供電。

4. 功能描述

• ?固定頻率DCS-Control拓撲?：結合快速瞬態響應和固定頻率操作，提供穩定的輸出電壓。
• ?多種工作模式?：包括PWM（脈沖寬度調制）和PFM（脈沖頻率調制）模式，以適應不同的負載條件。
• ?精確的使能控制?：通過EN引腳實現精確的開關控制。
• ?動態電壓調整?：允許輸出電壓根據負載需求進行快速調整。
• ?遠程電壓感應?：通過VOSNS和GOSNS引腳實現精確的負載端電壓調節。

5. 典型應用

文檔提供了TPS6287B10的典型應用電路圖，包括輸入和輸出電容器、電感器、電阻器等元件的選擇指南。此外，還介紹了如何使用I2C接口進行編程和控制，以及如何通過堆疊多個TPS6287B10器件來增加輸出電流能力。

6. 封裝與訂購信息

TPS6287B10采用RQV（WQFN）封裝，具有24個引腳，尺寸為3.05mm × 4.05mm。用戶可通過TI官網獲取詳細的封裝信息和訂購指南。
