Analog Devices Inc. EVAL-LTC3313EV-MULTI-AxZ評估板采用LTC3313 15A、低電壓、同步降壓Silent Switcher?，可用作多相2MHz、3.0V至5.5V輸入、1.2V降壓穩壓器。EVAL-LTC3313EV-MULTI-AZ板具有三個構建選項，可提供2相30A、3相45A或4相60A輸出解決方案。LTC3313支持0.5V至輸入電壓（ VIN ）的可調輸出電壓，在多相操作中的工作頻率范圍為500kHz至5MHz。

數據手冊：*附件：Analog Devices Inc. EVAL-LTC3313EV-MULTI-AxZ 評估板數據手冊.pdf

Analog Devices EVAL-LTC3313EV-MULTI-AxZ評估板的所有相位均以強制連續模式工作，開關頻率（fSW）為2MHz。當主相位的RT引腳上拉至VIN 引腳時，LTC3313還可以使用MODE/SYNC塔式端子同步到外部時鐘。EVAL-LTC3313EV-MULTI-AxZ還設有電磁干擾（EMI）濾波器，可降低傳導EMI。可通過在VIN EMI端子上施加輸入電壓來包含該EMI濾波器。包含一個板載瞬態電路，用于測量快速瞬變性能。

特性

• EVAL-LTC3313EV-MULTI-AZ 評估板
• 包含瞬態電路，用于負載瞬變評估
• RT引腳上拉選項，用于外部時鐘同步
• 輸入電壓范圍：3.0 V至5 V
• 輸出電壓范圍：1.176 V至1.224 V
• 輸出電流范圍：30 A至60 A
• 開關頻率范圍：1.8MHz至2.2MHz
• 典型效率：92.5%（4相）

應用

• 汽車/工業/通信
• 服務器和電信電源
• 分布式直流電源系統 (POL)
• FPGA、ASIC和μP內核電源

必要設備

• 直流電壓源
• 電子負載
• 萬用表

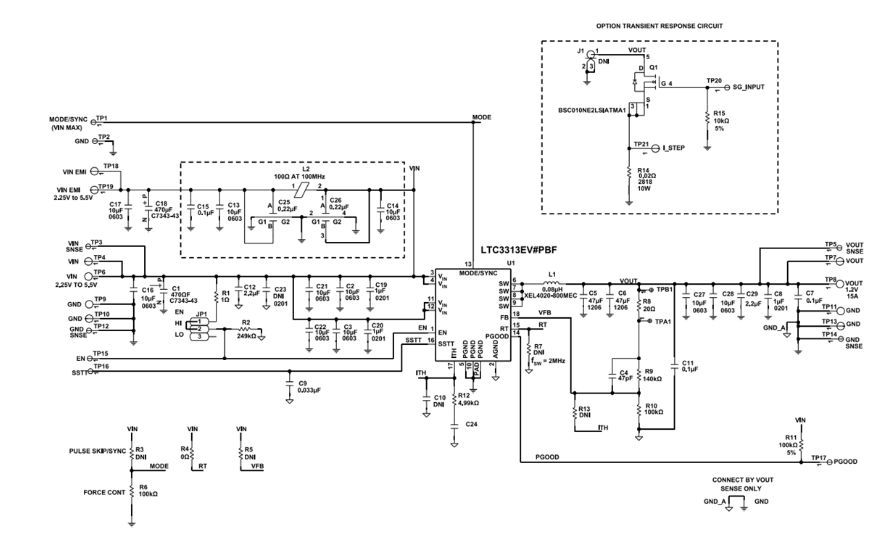

測試設置

Analog Devices Inc. EVAL-LTC3313EV-MULTI-AxZ評估板采用LTC3313 15A、低電壓、同步降壓Silent Switcher?，可用作多相2MHz、3.0V至5.5V輸入、1.2V降壓穩壓器。EVAL-LTC3313EV-MULTI-AZ板具有三個構建選項，可提供2相30A、3相45A或4相60A輸出解決方案。LTC3313支持0.5V至輸入電壓（ VIN ）的可調輸出電壓，在多相操作中的工作頻率范圍為500kHz至5MHz。

Analog Devices EVAL-LTC3313EV-MULTI-AxZ評估板的所有相位均以強制連續模式工作，開關頻率（fSW）為2MHz。當主相位的RT引腳上拉至VIN 引腳時，LTC3313還可以使用MODE/SYNC塔式端子同步到外部時鐘。EVAL-LTC3313EV-MULTI-AxZ還設有電磁干擾（EMI）濾波器，可降低傳導EMI。可通過在VIN EMI端子上施加輸入電壓來包含該EMI濾波器。包含一個板載瞬態電路，用于測量快速瞬變性能。

特性

• EVAL-LTC3313EV-MULTI-AZ 評估板
• 包含瞬態電路，用于負載瞬變評估
• RT引腳上拉選項，用于外部時鐘同步
• 輸入電壓范圍：3.0 V至5 V
• 輸出電壓范圍：1.176 V至1.224 V
• 輸出電流范圍：30 A至60 A
• 開關頻率范圍：1.8MHz至2.2MHz
• 典型效率：92.5%（4相）

應用

• 汽車/工業/通信
• 服務器和電信電源
• 分布式直流電源系統 (POL)
• FPGA、ASIC和μP內核電源

必要設備

• 直流電壓源
• 電子負載
• 萬用表

測試設置
