• ?MAX8570系列?：高效LCD升壓轉換器，支持真關機功能。

ADI MAX8570EUT+T 數據手冊
*附件：MAX8570EUT.pdf

ADI MAX8570EUT+T EDA模型
http://m.xsypw.cn/p/e981235232

1.2 主要特點

• ?輸入電壓范圍?：2.7V至5.5V
• ?輸出電壓?：可調至最高28V，或固定15V
• ?高效率?：高達87%
• ?高開關頻率?：最高800kHz
• ?小封裝?：6引腳SOT23和uDFN（僅限MAX8570）
• ?真關機模式?：降低功耗至0.05μA（典型值）
• ?安全特性?：保護內部開關和下游組件免受故障影響

二、產品規格

2.1 電氣特性

• ?輸入電壓范圍?：2.7V至5.5V
• ?欠壓鎖定?：2.33V至2.65V（典型值）
• ?工作電流?：35μA（典型值）
• ?關機電流?：0.05μA（典型值）
• ?線性調整率?：0.1%
• ?負載調整率?：0.1%/mA
• ?反饋電壓?：1.226V
• ?LX開關電流限制?：多種選項（110mA、250mA、500mA）


2.2 絕對最大額定值

• ?電源電壓?：-0.3V至+6V
• ?SW至GND?：-0.3V至+0.3V
• ?連續功耗?：uDFN為357.8mW，SOT23-6為695.7mW
• ?工作溫度范圍?：-40°C至+85°C
• ?結溫?：+150°C

三、應用領域

• LCD偏置發生器
• 聚合物LED（OLED）
• 蜂窩或無線電話
• 掌上電腦
• 個人數字助理（PDA）
• 組織器
• 手持終端

四、引腳配置與功能

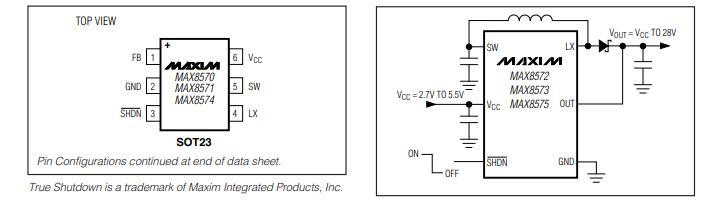

4.1 引腳說明

• ?FB?：反饋引腳，用于設置輸出電壓
• ?OUT?：輸出引腳，預設為15V或可調至最高28V
• ?GND?：接地引腳
• ?SHDN?：關機輸入引腳，低電平有效
• ?LX?：電感開關連接引腳
• ?SW?：隔離開關輸出引腳（內部連接至p溝道MOSFET的漏極）
• ?Vcc?：輸入電壓供電引腳

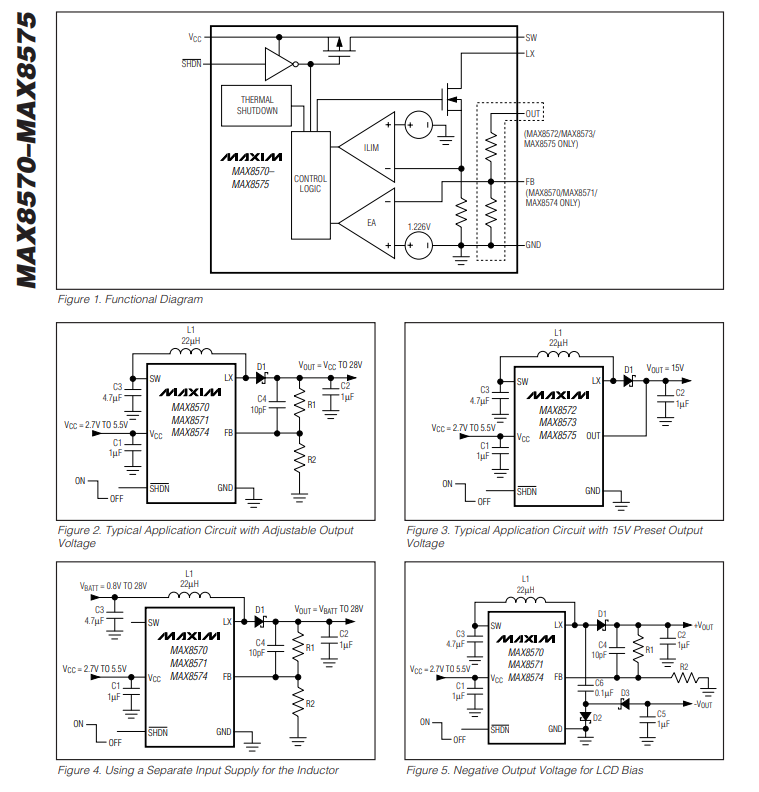

4.2 典型應用電路

• ?可調輸出電壓電路?
• ?固定15V輸出電路?
• ?使用單獨電感供電的電路?
• ?生成LCD偏置負輸出電壓的電路?


五、詳細描述

5.1 真關機模式

• 當關機時，內部p溝道MOSFET開關斷開輸出與輸入的連接，消除關機期間的輸入功耗。

5.2 軟啟動

• 采用兩種軟啟動機制，防止開機時的浪涌電流。

5.3 控制方案

• 采用最小關斷時間電流限制控制方案，在斷續模式下工作。

5.4 保護特性

• 針對多種應用故障提供保護，如輸出電容缺失、反饋電阻斷開、外部二極管極性反接等。

六、設計指南

6.1 電感選擇

• 推薦電感值范圍：10μH至100μH，電感飽和電流額定值應大于峰值開關電流。

6.2 二極管選擇

• 推薦使用肖特基二極管，因其具有低正向電壓降。

6.3 電容選擇

• 推薦使用小型陶瓷表面貼裝電容，具有低ESR和ESL。

6.4 PCB布局建議

• 最小化地彈和噪聲，保持GND引腳和輸入/輸出電容的地焊盤盡可能接近。

七、封裝信息

• ?6L uDFN?和?6SOT23?封裝選項。
