CAT1163 是一款集成了串行 CMOS EEPROM、精密復位控制器和看門狗定時器的監督電路，專為基于微控制器的系統提供完整的存儲和監督解決方案。該器件采用低功耗 CMOS 技術，具有硬件存儲寫保護功能，系統電源監控和防掉電功能，以及看門狗定時器功能。

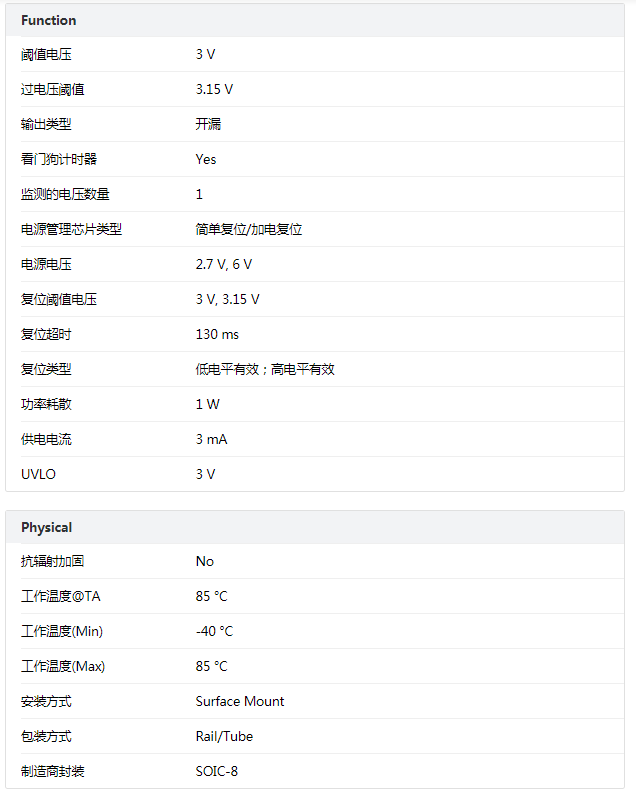

ON Semiconductor CAT1163WI-30-G 數據手冊免費下載：

*附件：cat1163.pdf

主要特點

• ?看門狗定時器?：具有 1.6 秒超時時間的看門狗電路，監控 WDI 輸入引腳，防止系統因軟件或硬件故障而掛起。
• ?電源監控和復位電路?：保護內存和系統控制器在電源上電/下電期間以及防掉電條件下。支持 5V、3.3V 和 3V 系統，具有五種復位閾值電壓選項。
• ?硬件數據保護?：通過寫保護引腳 WP 和 VCC 檢測電路提供寫保護，當 VCC 低于復位閾值時，防止對內存進行寫操作。
• ?串行 EEPROM 內存?：16K 字節的串行 EEPROM 內存，通過 I2C 總線接口。
• ?復位輸出?：具有活性高和活性低復位信號，接口簡單，支持手動復位功能。
• ?封裝選項?：提供 8 引腳 DIP 和 8 引腳 SOIC 封裝。

電氣特性

• ?電源電壓范圍?：2.7V 至 6.0V
• ?I2C 總線兼容?：400kHz 時鐘頻率
• ?低功耗?：待機電流低至 50μA（VCC=5V）
• ?數據保持時間?：長達 100 年

功能描述

• ?復位控制器?：確保系統在掉電和上電條件下的正確運行，復位輸出在 VCC 達到閾值電壓后保持活動狀態約 200ms。
• ?看門狗定時器?：在系統故障時，如果在 1.6 秒內沒有活動，將響應復位信號。
• ?寫保護?：當 WP 引腳連接到 VCC 時，整個內存陣列變?yōu)橹蛔x。
• ?I2C 總線協議?：支持標準 I2C 總線數據傳輸協議，包括啟動條件、停止條件、設備尋址和數據傳輸?shù)取?/li>

封裝尺寸

• ?DIP 8 引腳封裝?：符合 JEDEC MS-001 標準
• ?SOIC 8 引腳封裝?：符合 JEDEC MS-012 標準

訂購信息

提供多種封裝和溫度范圍選項，所有封裝均符合 RoHS 標準（無鉛、無鹵）。示例訂購信息包括 CAT1163LI-45-G（DIP 封裝，工業溫度范圍，4.50V 至 4.75V 復位閾值）和 CAT1163WI-30-GT3（SOIC 封裝，工業溫度范圍，3.00V 至 3.15V 復位閾值，NiPdAu 鍍層，卷帶包裝）。

注意事項

• 使用前請仔細閱讀數據手冊，確保器件符合您的應用需求。
• SCILLC 保留在不事先通知的情況下更改產品規格的權利。
• SCILLC 不對其產品的特定用途適用性做任何保證，也不承擔因產品應用或使用而產生的任何責任。
