Analog Devices LT6654AMPS6-3.3器件參數特性解讀

LT6654是一款小型的精密電壓基準源，提供高精度、低噪聲、低漂移、低壓差和低功耗等特性。它能夠在高達36V的電壓下工作，并完全指定在-55°C至125°C的溫度范圍內。LT6654具有緩沖輸出，確保±10mA的輸出驅動能力，同時具有低輸出阻抗和精確的負載調節。這些特點使其非常適合便攜式設備、工業傳感和控制以及汽車應用。

EDA模型與數據手冊下載地址：

http://m.xsypw.cn/p/e446111109

主要特性

• ?高精度?：A級初始精度±0.05%，B級±0.10%。
• ?低漂移?：A級溫度漂移10ppm/°C，B級20ppm/°C。
• ?低噪聲?：1.6ppm P-P（0.1Hz至10Hz）。
• ?寬電源電壓范圍?：最高可達36V。
• ?低熱滯后?：LS8封裝15ppm（-40°C至125°C）。
• ?長期漂移?：LS8封裝15ppm/√kHr。
• ?負載調節?：在10mA時，8ppm/mA（源）和15ppm/mA（匯）。
• ?多種輸出電壓選項?：1.25V、2.048V、2.5V、3V、3.3V、4.096V、5V。
• ?封裝選項?：6引腳SOT-23封裝和8引腳LS8封裝。

應用領域

• 汽車控制和監測
• 高溫工業應用
• 高分辨率數據采集系統
• 儀器和過程控制
• 精密穩壓器
• 醫療設備

封裝與溫度范圍

• ? S6封裝（TSOT-23） ?：
  • I級：-40°C至85°C
  • H級：-40°C至125°C
  • MP級：-55°C至125°C
• ?LS8封裝?：
  • H級和MP級：-40°C至125°C

電氣特性

• ?輸出電壓準確度?：根據不同等級和溫度范圍，準確度在±0.05%至±0.46%之間。
• ?線性調節?：在V OUT + 0.5V ≤ V IN ≤ 36V時，為1.2ppm/V至10ppm/V。
• ?輸出噪聲?：在0.1Hz至10Hz范圍內，噪聲為0.8ppm P-P至2.2ppm P-P。
• ?掉電電壓?：在I OUT = 0mA時為55mV至500mV。
• ?供電電流?：無負載時為350μA至600μA。

其他特性

• ?可作為負電壓基準?：LT6654能夠下沉電流，因此可以作為低功耗的負電壓基準，精度與正電壓基準相同。
• ?AEC-Q100認證?：適用于汽車應用的LT6654型號已通過AEC-Q100認證。

封裝尺寸與標記

• ? S6封裝（TSOT-23） ?：詳細尺寸和焊盤布局圖請參考數據手冊。
• ?LS8封裝?：詳細尺寸和封裝輪廓圖請參考數據手冊。

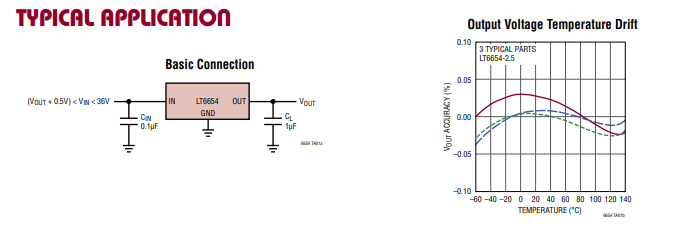

典型應用電路

數據手冊中提供了多個典型應用電路，包括提高輸出電流、擴展供電范圍、LED驅動和DAC參考電壓等應用。

注意事項

• 在設計時需要考慮LT6654的功耗和結溫，以避免超過最大允許結溫。
• 封裝材料對濕度的敏感性可能會影響輸出電壓，特別是在非密封封裝中。
• 焊接和回流過程中的熱應力可能會導致輸出電壓的偏移，需要采取相應的措施來減少這種影響。
