RB521S30T1G

基本特性

• ?類型?：肖特基勢壘二極管（Schottky Barrier Diode）
• ?額定電壓?：30V
• ?設計用途?：適用于高速開關應用、電路保護及電壓箝位。極低的正向電壓降低了傳導損耗，微型表面貼裝封裝非常適合手持和便攜式空間有限的應用。

ON Semiconductor RB521S30T1G數據手冊免費下載：
*附件：RB521S30T1G.pdf

RB521S30T1G EDA模型 鏈接

http://m.xsypw.cn/p/e234836437

關鍵特性

• ?極快切換速度?：具有極高的開關速度。
• ?極低正向電壓?：在IF = 200 mA時，最大正向電壓為0.5V。
• ?低反向電流?。
• ?汽車應用?：NSV前綴表示適用于汽車及其他需要獨特站點和控制變更要求的應用，符合AEC-Q101標準，具備PPAP能力。
• ?環保合規?：無鉛（Pb-Free）、無鹵素/無溴化阻燃劑（Halogen Free/BFR Free），符合RoHS標準。
•

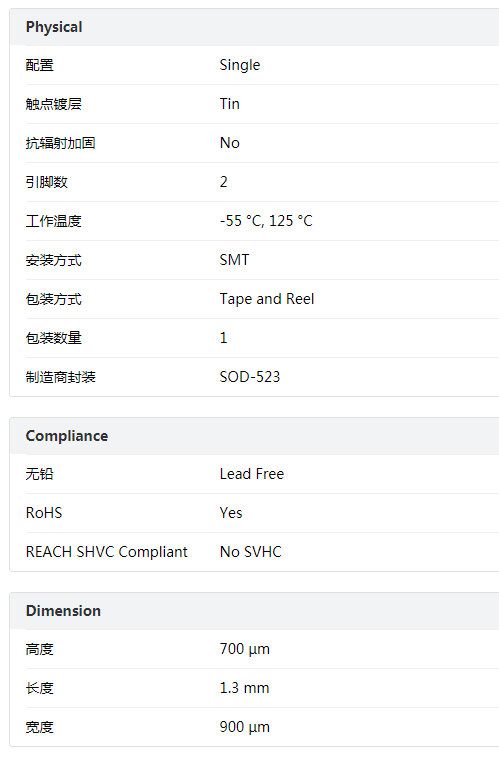

封裝信息

• ?封裝類型?：SOD-523

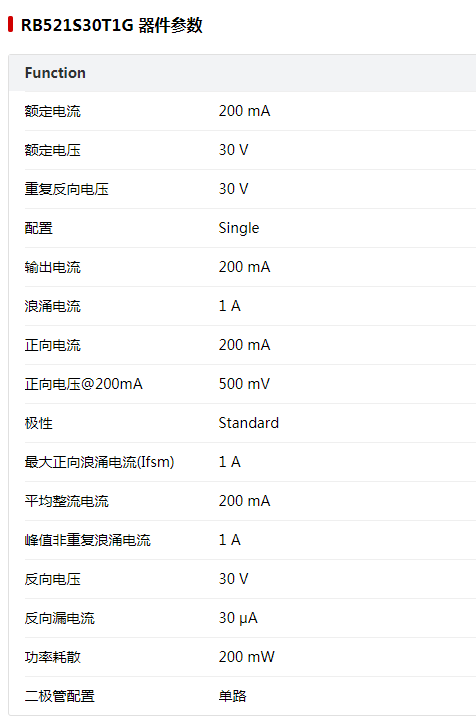

最大額定值

• ?反向電壓?：VR = 30Vdc
• ?正向直流電流?：IF = 200mA
• ?峰值正向浪涌電流?：IFSM = 1.0A（60Hz，1個周期）

熱特性

• ?總器件耗散?：在FR-5板上，TA=25°C時，PD為200mW；溫度超過25°C時，需按1.57mW/°C進行降額。
• ?熱阻?：結到環境熱阻為63°C/W。
• ?工作結溫和存儲溫度范圍?：-55至+125°C。

標記與包裝

• ?標記?：5MM表示器件代碼，M表示日期代碼。
• ?包裝?：提供3000個/卷帶（Tape & Reel）的包裝形式，有Pb-Free選項。

電氣特性

• ?反向泄漏電流?：在VR=10V時，IR為30nA（典型值可能因溫度不同而變化）。
• ?正向電壓?：在IF=200mA時，VF為0.50Vdc（典型值可能因溫度不同而變化）。

物理尺寸

• 提供詳細的物理尺寸圖，包括長度、寬度、高度等具體數據，適用于SOD-523封裝。
