onsemi FIN3386MTDX LVDS串行解串器參數特性,數據手冊與EDA模型下載
給大家?guī)韔nsemi FIN3386MTDX LVDS串行解串器的參數特性,FIN3386MTDX的數據手冊與及其EDA模型下載。
onsemi FIN3386MTDX 數據手冊免費下載
*附件：FIN3386MTDX.pdf

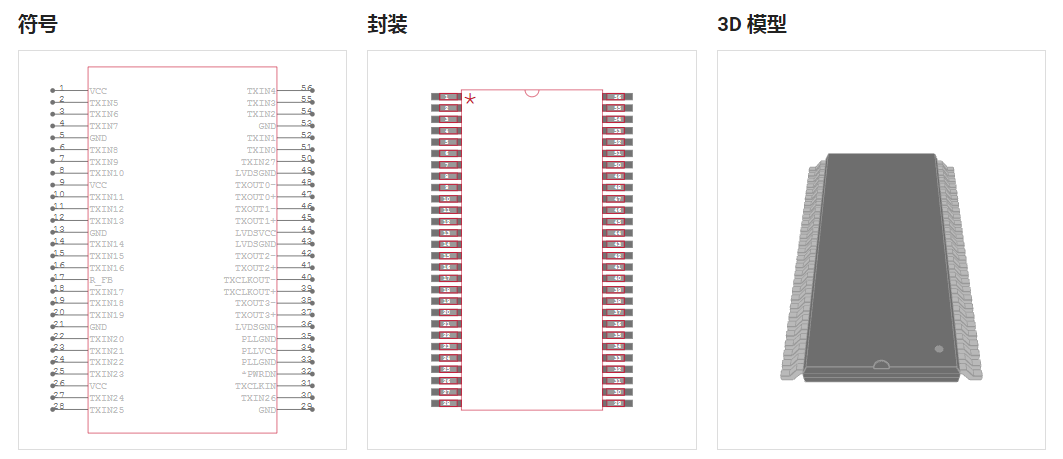

onsemi FIN3386MTDX EDA模型免費下載
http://m.xsypw.cn/p/e568392798
FIN3386是將28位寬的并行低電壓TTL（LVTTL）數據轉換為四個串行低電壓差分信號（LVDS）數據流的設備。FIN3386作為串行解串器，接收并轉換這些串行數據回28/21位LVTTL數據。以解決寬高速TTL接口相關的電磁干擾（EMI）和電纜尺寸問題。

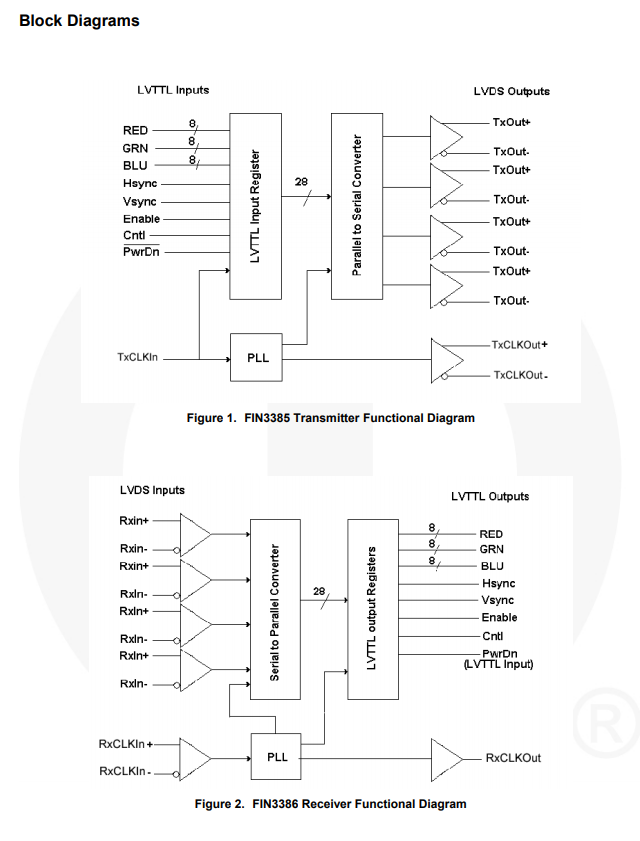

- ? FIN3385（發射器） ?：包括28位LVTTL輸入、LVTTL時鐘輸入、4個LVDS差分?jǐn)?shù)據輸出、1個LVDS差分時鐘輸出等。

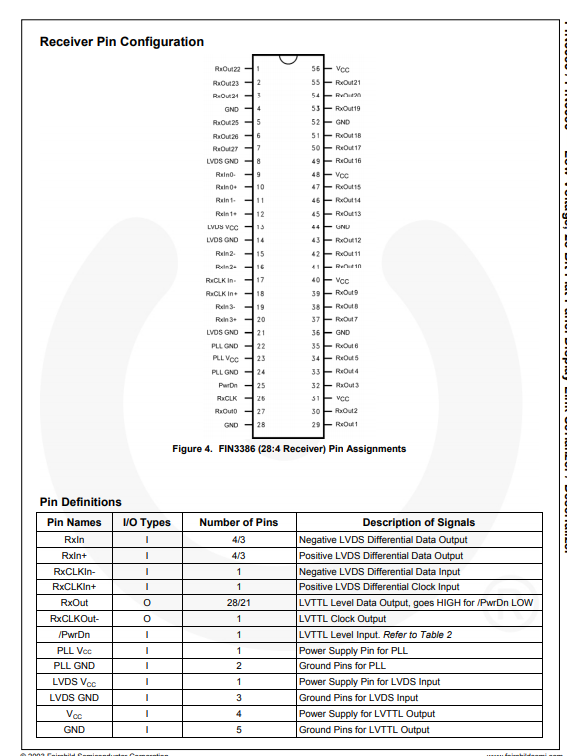

- ? FIN3386（接收器） ?：包括4個LVDS差分?jǐn)?shù)據輸入、1個LVDS差分時鐘輸入、28/21位LVTTL數據輸出等。
- 工作溫度?：-40°C至+85°C
- ?低功耗?
- ?時鐘支持?：20MHz至85MHz
- ?共模范圍?：±1V圍繞1.2V
- ?高吞吐量?：高達2.38Gbps
- ?內部PLL?：無需外部元件
- ?兼容性?：符合TIA/EIA-644規范
- ?封裝?：56引腳TSSOP封裝

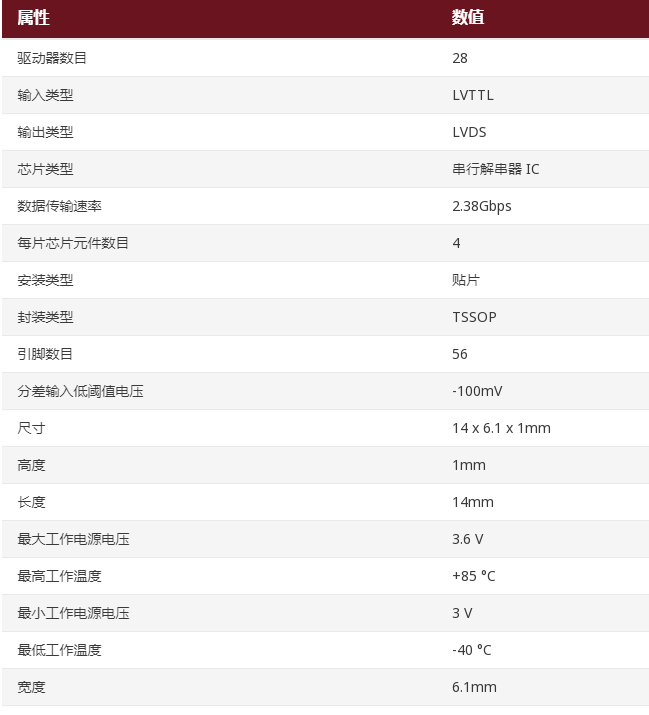

參數特性：
onsemi FIN3386MTDX 數據手冊免費下載
*附件：FIN3386MTDX.pdf
onsemi FIN3386MTDX EDA模型免費下載
http://m.xsypw.cn/p/e5683927
