CAT1025WI-45-GT3 簡介

基本信息

• ?制造商?：ON Semiconductor
• ?產品系列?：CAT1025
• ?封裝類型?：WI（8-Pin SOIC，寬體）
• ?溫度范圍?：工業級（-40°C至85°C）
• ?RoHS合規?：是

ON Semiconductor CAT1025WI-45-GT3數據手冊免費下載：

*附件：CAT1025WI-45-GT3.pdf

ON Semiconductor CAT1025WI-45-GT3 EDA模型免費下載地址: http://m.xsypw.cn/p/e947121294

功能特性

• ?集成EEPROM與監控電路?：
  • 2k-bit串行EEPROM存儲器
  • 系統電源監控與掉電保護
• ?I2C接口?：支持400kHz I2C總線數據傳輸協議
• ?復位功能?：
  • 精密VCC感應電路
  • 雙重復位輸出（RESET和RESETˉ），支持VCC下降時的主動高與低復位信號
  • 手動復位輸入（MRˉ），支持按鈕手動復位
• ?寫保護?：WP引腳，當WP連接到VCC時，禁用寫操作，保護EEPROM數據不被意外寫入

電氣特性

• ?復位閾值電壓?：4.50V至4.75V（CAT1025WI-45）
• ?電源電壓范圍?：2.7V至5.5V
• ?低功耗?：待機電流低至40μA
• ?高耐久性?：1,000,000次編程/擦除循環
• ?數據保持?：長達100年


物理特性

• ?封裝尺寸?：寬體SOIC，符合JEDEC MS-012標準

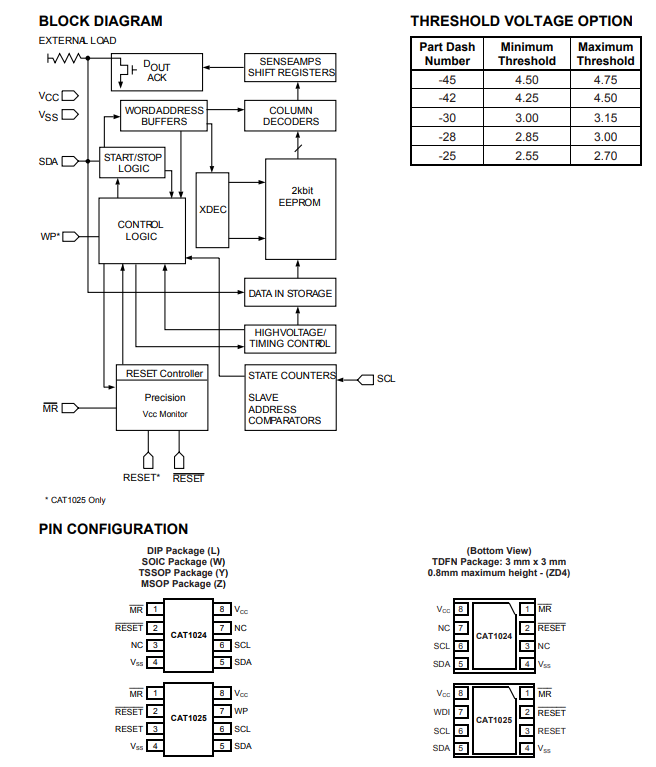

• ?引腳配置?：8引腳，包括VCC、GND、SDA、SCL、RESET、RESETˉ、WP（僅CAT1025）、MRˉ

應用領域

• ?微控制器系統?：適用于需要電源監控和復位功能的微控制器系統
• ?工業控制?：在工業控制系統中提供可靠的數據存儲和電源管理
• ?汽車電子?：符合AEC-Q101標準，適用于汽車電子應用（盡管本型號特指工業級溫度范圍）

包裝與訂購信息

• ?包裝類型?：Tape & Reel（卷帶包裝）
• ?訂購代碼示例?：CAT1025WI-45-GT3（其中WI表示寬體SOIC封裝，-45表示復位閾值電壓范圍，GT3可能表示特定的包裝或測試選項）

注意事項

• ?操作溫度?：確保在應用中的工作溫度不超過器件的額定溫度范圍。
• ?電氣連接?：正確連接VCC、GND、SDA、SCL等引腳，避免電氣短路或過載。
• ?數據保護?：在需要保護EEPROM數據不被意外寫入的場景中，確保WP引腳正確連接。
