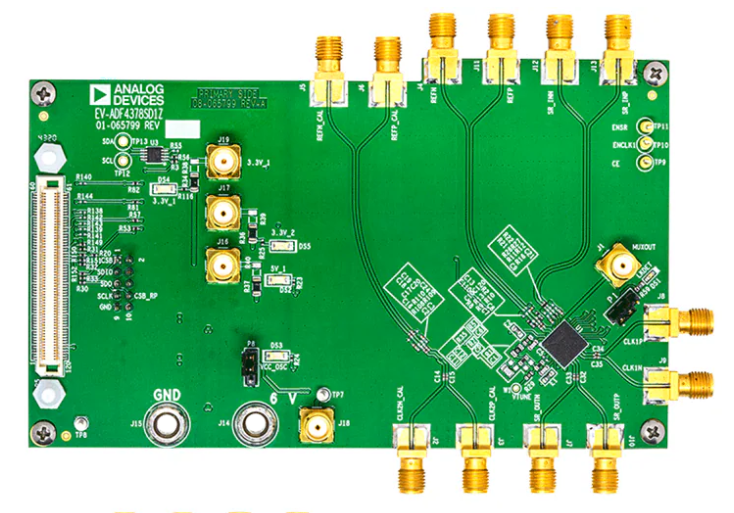

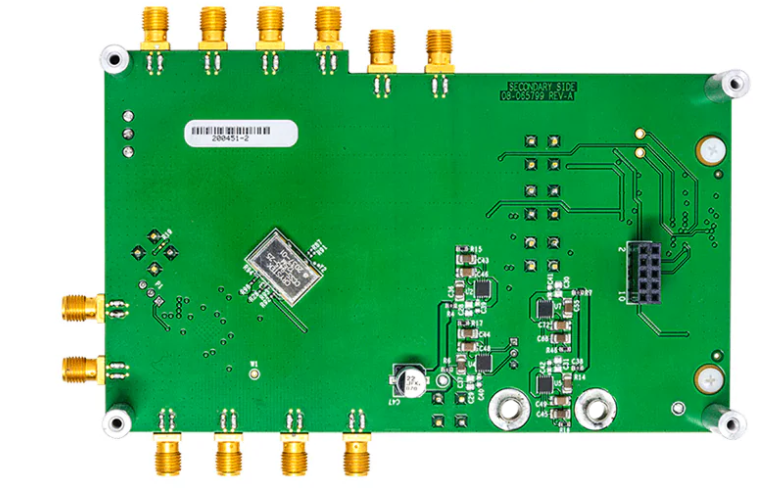

Analog Devices EV-ADF4378SD1Z評估套件支持用戶評估帶有用于鎖相環 (PLL) 的集成壓控振蕩器 (VCO) 的ADF4378頻率合成器。EV-ADF4378SD1Z包括帶有集成VCO的ADF4378頻率合成器、USB接口、電源連接器、傳播延遲校準路徑、板載基準振蕩器，以及超小A型 (SMA) 連接器。套件輸出采用50Ω傳輸線交流耦合，是驅動50Ω阻抗儀器的理想輸出。EV-ADF4378SD1Z需要SDP-S控制器板（套件中未提供）。SDP-S通過ACE軟件為ADI EV-ADF4378SD1Z提供軟件編程。

數據手冊：*附件：Analog Devices Inc. EV-ADF4378SD1Z 評估套件數據手冊.pdf

特性

• 獨立電路板，包括集成VCO的ADF4378頻率合成器、環路濾波器、USB接口、板載基準振蕩器、傳播延遲校準路徑和穩壓器
• 基于Windows?的軟件允許通過PC控制合成器功能
• 由外部6V電源供電

必要設備

• 基于Windows的PC，帶評估軟件用USB端口
• 系統演示平臺，僅串行 (SDP-S) EVAL-SDPCS1Z控制器板
• 電源 (6 V)
• 50 Ω端接器
• 頻譜分析儀或相位噪聲分析儀、示波器或數字通信分析儀 (DCA)
• 低噪聲REFIN源（可選）
• SYSREF時鐘

設置圖

布局
