TPS6292xx 系列器件是高效、小型且高度靈活的同步降壓直流/直流轉換器，易于使用。3V 至 1 7V 的寬輸入電壓范圍支持由 12V、5V 或 3.3V 電源軌或單節或多節鋰離子電池供電的各種系統。TPS629210 可配置為在強制 PWM 模式或可變頻率（自動 PFM）模式下以 2.5 MHz 或 1 MHz 運行。在自動 PFM 模式下，該器件在輕負載時自動轉換至省電模式，以保持高效率。4μA 的典型低靜態電流還可以在最小負載下提供高效率。TI 的自動效率增強 （AEE） 模式可根據輸入和輸出電壓自動調整開關頻率，從而在整個工作范圍內保持高轉換效率，而無需使用不同的電感器。除了選擇開關頻率行為外，MODE/S-CONF 輸入引腳還可用于在外部和內部反饋分壓器的不同組合之間進行選擇，并啟用和禁用輸出電壓放電功能。在內部反饋配置中，F(xiàn)B/VSET 引腳和 GND 之間的電阻可用于在 18 種不同的輸出電壓選項之間進行選擇。
*附件：tps629210.pdf

特性

• 高效 DCS-Control? 拓?fù)?/li>
• 4μA 典型低靜態電流
• 輸出電流高達 1 A
• R DSON 系列 ： 250mΩ 高側，85mΩ 低側
• 輸出電壓精度為 ±1%
• 可配置的輸出電壓選項：
  • VFB的外部分壓器：0.6 V 至 5.5 V
  • VSET 內部分頻器：
    • 0.4 V 至 5.5 V 之間的 18 個選項
• 通過 MODE/S-CONF 引腳實現靈活性
  • 2.5MHz 或 1.0MHz 開關頻率
  • 強制 PWM 或自動 （PFM） 省電模式，帶動態模式更改選項
  • 輸出放電開/關
• 無需外部自舉電容器
• 輸出過流和過熱保護
• 100% 占空比模式
• 精確的使能輸入
• 電源正常輸出
• 與 TPS629210E、TPS629206 和 TPS629203 器件引腳對引腳兼容
• 0.5mm 間距、8 引腳 SOT-583 封裝

參數

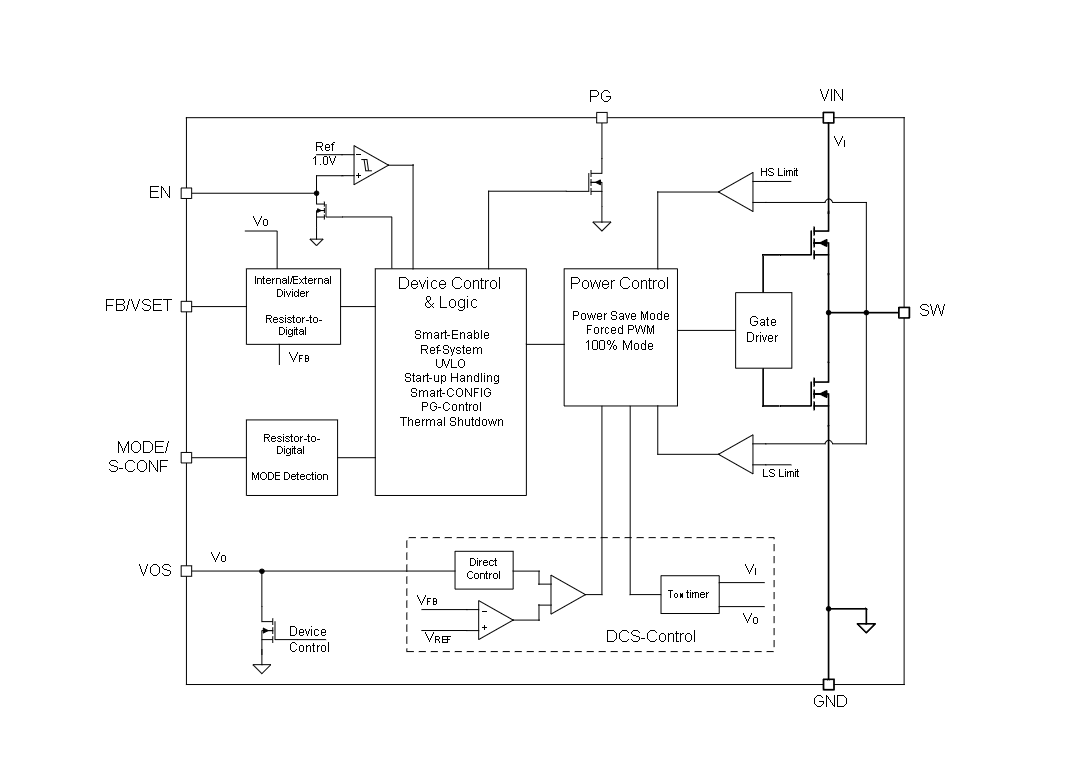

方框圖

概述

TPS629210是一款高效、靈活、易于使用的同步降壓（Buck）DC-DC轉換器，輸入電壓范圍寬達3V至17V，輸出電流最高可達1A。該轉換器采用DCS-Control?拓?fù)浣Y(jié)構，具有低靜態電流、高精度輸出電壓和多種保護功能。

主要特性

• ?寬輸入電壓范圍?：3V至17V，支持多種電源系統。
• ?低靜態電流?：典型值為4μA，提高系統效率。
• ?高精度輸出電壓?：±1%的輸出電壓精度，確保穩定供電。
• ?多種輸出配置?：通過外部或內部反饋分壓器配置輸出電壓，提供18種內部可選輸出電壓。
• ?靈活的工作模式?：支持強制PWM模式和自動PFM/PWM模式，根據負載自動調整以提高效率。
• ?保護功能?：包括過流保護、過熱保護和輸出放電功能。

應用領域

• 家用電器
• 建筑自動化
• 工廠自動化和控制
• 電網基礎設施
• 零售自動化與支付
• 無線基礎設施

功能特點

• ?DCS-Control?拓?fù)?/strong>?：結合滯環控制、電壓模式控制和電流模式控制的優點，提供快速響應和穩定操作。
• ?智能使能?：精確的使能輸入，允許使用外部RC網絡實現上電延遲。
• ?電源良好（PG）輸出?：指示輸出電壓是否達到目標值，便于系統啟動和監控。
• ?無需外部自舉電容?：簡化設計，減少外部組件數量。
• ? 自動效率增強（AEE） ?：根據輸入和輸出電壓自動調整開關頻率，保持高效率。

電氣特性

• ?開關頻率?：可選2.5MHz或1MHz，支持高頻應用以減小外部組件尺寸。
• ?輸出電壓范圍?：0.4V至5.5V，可通過外部或內部反饋分壓器設置。
• ?轉換效率?：高達94%，在多種負載條件下保持高效率。
• ?熱關斷保護?：結溫超過170°C時自動關斷，防止過熱損壞。

外部組件

• ?電感?：根據設計需求選擇合適的電感值，以優化性能和尺寸。
• ?輸出電容?：推薦使用低ESR的陶瓷電容，以減小輸出電壓紋波。
• ?輸入電容?：至少需要一個4.7μF的陶瓷電容，以提供穩定的輸入電壓和減小紋波。

布局指南

• ?最小化電流環路?：將輸入電容、電感和輸出電容盡量靠近TPS629210，以減小寄生電感和電阻。
• ?關鍵信號走線?：將反饋（FB/VSET）引腳、使能（EN）引腳和電源良好（PG）引腳的走線遠離高噪聲區域，以避免干擾。
• ?散熱設計?：確保轉換器的熱路徑暢通，通過PCB布局和熱連接來優化熱耗散。

熱管理

• ?熱關斷保護?：當結溫超過閾值時自動關斷轉換器，防止過熱損壞。
• ?散熱優化?：通過PCB布局和熱連接設計來優化散熱性能，確保轉換器在高溫環境下的穩定運行。

文檔和支持

• 提供詳細的數據手冊和應用指南，幫助用戶進行設計和調試。
• 支持WEBENCH? Power Designer工具，方便用戶進行自定義電源設計。

總結

TPS629210是一款高效、靈活、易于使用的同步降壓DC-DC轉換器，適用于寬輸入電壓范圍的應用場景。其低靜態電流、高精度輸出電壓、多種保護功能和靈活的開關頻率使其成為多種電子設備的理想電源解決方案。通過合理的外部組件選擇和PCB布局設計，可以實現高性能、高可靠性和易于使用的電源系統。
