當無葉風扇送出柔風時，內部13萬轉無刷電機正被MOSFET精準驅動；掃地機鉆進7cm縫隙，7組電機協同完成毫米級貼邊清掃；電動牙刷以31,000次/分鐘振動清潔齒縫，筋膜槍在50μs內響應力度調節，而高空作業無人機正用高壓水刷洗摩天幕墻——這些看似平常的設備，背后都藏著無刷電機+電子驅動的精密控制系統。

一、電機驅動的技術內核：從機械換向到電子革命

機械換向時代—有刷電機

傳統有刷電機依賴碳刷與換向器的物理接觸傳導電流。當電流通過碳刷滑入旋轉的換向片，線圈磁場與永磁體相互作用產生轉矩。但電火花帶來電磁干擾，機械磨損更需定期更換碳刷。優勢在于結構簡單、啟動轉矩大，至今仍用于車窗升降、兒童玩具車等場景。

電子換向時代—無刷電機

現代無刷電機顛覆了能量轉換邏輯——永磁體變轉子，線圈成定子。通過霍爾傳感器感知轉子位置，驅動電路精準切換三相電流方向。

電機應用場景

常用場景電機類型選擇

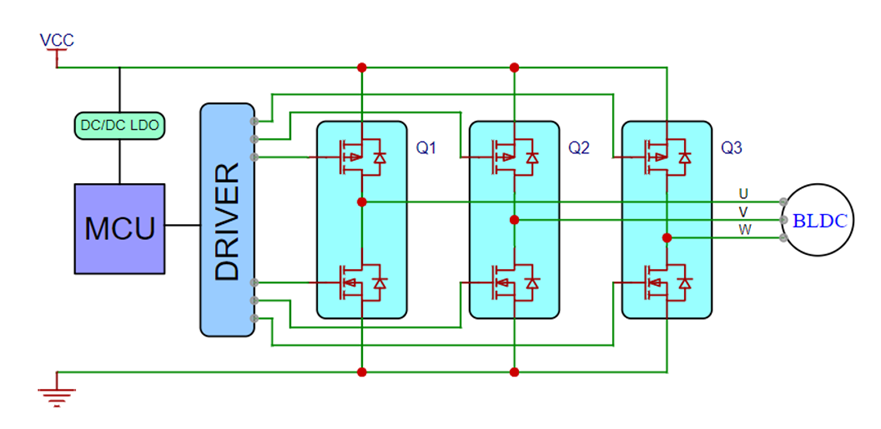

二、無刷電機驅動 N+P型合封MOS應用原理框圖

上海雷卯EMC小哥列出無刷電機框圖如上。無刷電機系統主要由MCU, DRIVER和功率開關管（MOS）組成，其中功率開關管是三顆N+P型合封MOS管（Q1，Q2和Q3)，控制直流電機的方向和轉速。采用N+P型合封MOS管相比于適用六顆NMOS管的系統，驅動簡單，電路尺寸更小，性能穩定，成本低。

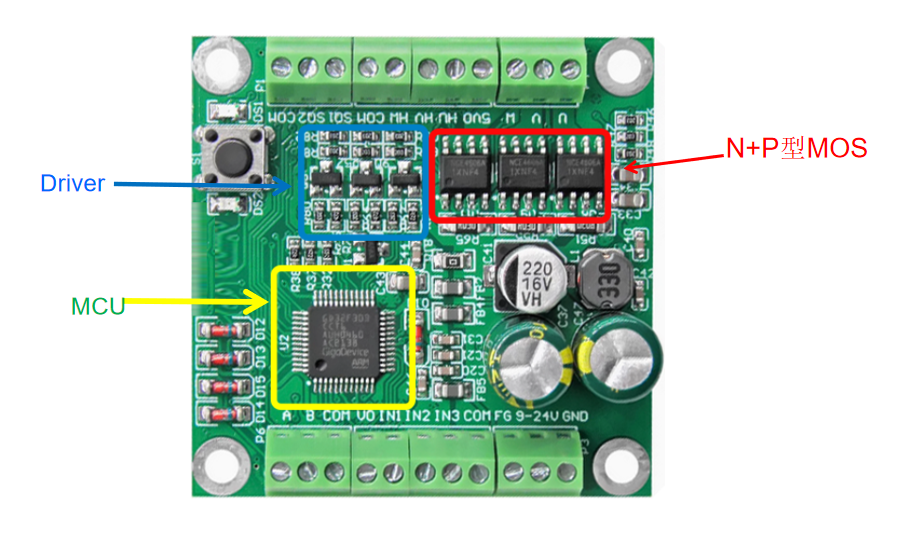

N+P型MOS應用- PCBA

合封N+P型MOS 極大節省了板面空間。

三、N+P型MOS介紹

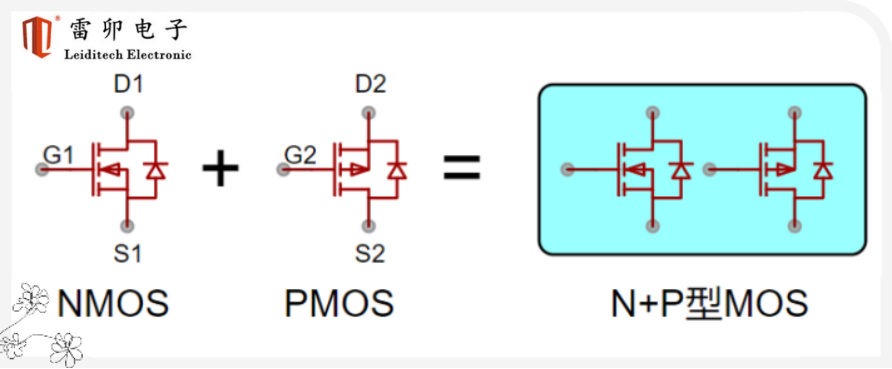

N+P型（Complementary）MOSFET產品，是以高、低邊配置將N溝道與P溝道 MOSFET集成至單個封裝中，極大程度上優化了產品封裝結構。該類Complementary MOSFET產品不僅能夠提高設計人員的設計效率，同時也能優化系統結構，提供成本更低且更加可靠的解決方案。
該類產品廣泛應用于DC-DC轉換、電機控制以及電池管理系統等

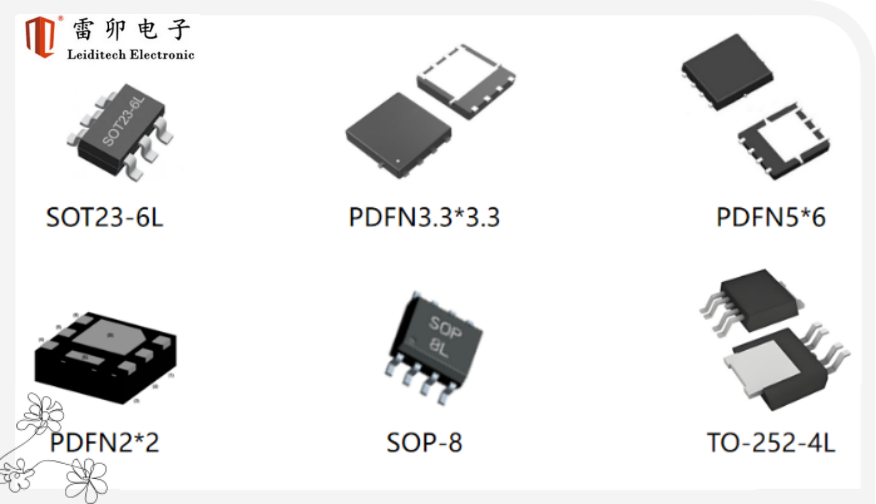

上海雷卯N+P型合封MOS主要封裝有以下幾種：
N+P型MOSFET產品封裝外形主要有：SOT23-6L、PDFN3.3*3.3、PDFN5*6、SOP-8、TO-252-4L等緊湊型封裝形式。

列出部分上海雷卯N+P合封MOS 型號用于無刷電機

若您在無刷電機設計中需要MOS管選型支持，歡迎聯系上海雷卯技術團隊或銷售人員，我們將為您提供專業選型建議。
Leiditech雷卯電子致力于成為電磁兼容解決方案和元器件供應領導品牌，供應ESD，TVS，TSS，GDT，MOV，MOSFET，Zener，電感等產品。雷卯擁有一支經驗豐富的研發團隊，能夠根據客戶需求提供個性化定制服務，為客戶提供最優質的解決方案。
