LMR36015S穩壓器是一款易于使用的同步降壓 DC/DC 轉換器。通過集成的高壓側和低壓側功率 MOSFET，可在 4.2 V 至 60 V 的寬輸入電壓范圍內提供高達 1.5 A 的輸出電流，容差高達 66 V。瞬態容差減少了防止過電壓所需的設計工作，并滿足 IEC 61000-4-5 的浪涌抗擾度要求。

LMR36015S 采用峰值電流模式控制，以提供最佳效率和輸出電壓精度。通過 1 MHz 穩壓器中的 FPWM 功能提高了負載瞬態性能。Precision Enable 通過直接連接寬輸入電壓或精確控制器件啟動和關斷來提供靈活性。電源就緒標志具有內置濾波和延遲功能，可真實指示系統狀態，無需外部監控器。
*附件：lmr36015s.pdf

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 專為可靠和堅固的應用而設計
  • 高達 66 V 的輸入瞬態保護
  • 結溫范圍 –55°C 至 +150°C
  • 0.4V 壓差，1.5A 負載（典型值）
• 適用于可擴展的工業電源
  • 引腳兼容：
    • LMR36006（60 V，0.6 A）
    • LMR33620/LMR33630（36 V、2 A 或 3 A）
  • 400kHz、1MHz 頻率選項
• 小型 2mm × 3mm HotRod? 封裝
• 在整個負載范圍內實現低功耗
  • 400 kHz 時效率為 90%（24 V 在 、5 V 外 、1 A）
  • 400 kHz 時效率為 93% （12 V 在 、5 V 外 、1 A）
  • 提高 PFM 中的輕負載效率
  • 26 μA 的低工作靜態電流
• 具有少量外部元件的解決方案
• 針對超低 EMI 要求進行了優化
  • 符合 CISPR25 5 類標準
  • HotRod 封裝最大限度地減少了開關節點振鈴
  • 并行輸入路徑可較大限度地降低寄生電感
  • 擴頻降低峰值排放

參數

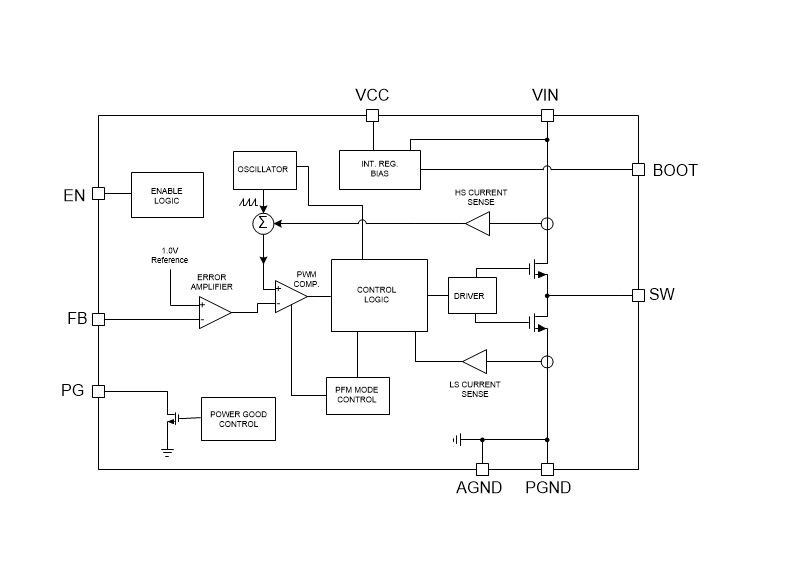

方框圖

1. 產品概述

1.1 主要特點

• ?寬輸入電壓范圍?：4.2V至60V（瞬態保護高達66V）。
• ?高輸出電流?：1.5A。
• ?高效率?：例如，在400kHz下，24VIN至5VOUT的效率為90%；12VIN至5VOUT的效率為93%。
• ?小封裝?：2mm x 3mm HotRod?封裝。
• ?功能安全?：提供文檔支持功能安全系統設計。
• ?低溫漂?：0.4V壓降（典型值，1.5A負載）。
• ?低EMI?：滿足CISPR25 Class 5標準。

1.2 應用領域

• ?航空航天與國防?
• ?現場變送器和傳感器?
• ?PLC模塊?
• ?恒溫器、視頻監控、HVAC系統?
• ?AC和伺服驅動器、旋轉編碼器?
• ?工業運輸、資產跟蹤?

2. 功能描述

2.1 控制模式

• ?峰值電流模式控制?：提供最優效率和輸出電壓精度。
• ?PFWM功能?：在1MHz調節器中改善負載瞬態性能。

2.2 保護功能

• ?輸入瞬態保護?：高達66V。
• ?熱關斷?：防止過熱損壞。
• ?短路保護?：具有Hiccup模式。
• ? 欠壓鎖定（UVLO） ?：保護設備在輸入電壓過低時不受損害。

2.3 其他功能

• ?電源良好標志?：內置濾波和延遲，提供系統狀態的真實指示。
• ?精密使能?：允許直接連接到寬輸入電壓或精確控制設備啟動和關閉。

3. 技術規格

3.1 絕對最大額定值

• ?輸入電壓?：VIN至PGND為-0.3V至66V。
• ?結溫?：-55°C至150°C。
• ?存儲溫度?：-65°C至150°C。

3.2 推薦工作條件

• ?輸入電壓?：4.2V至60V。
• ?輸出電流?：0A至1.5A。
• ?結溫?：-55°C至150°C。

3.3 熱信息

• ?熱阻?：θJA為67.9°C/W（典型值）。

3.4 電氣特性

• ?MOSFET導通電阻?：高側225mΩ至435mΩ，低側150mΩ至280mΩ（典型值）。
• ?開關頻率?：可選400kHz或1MHz。
• ?靜態電流?：26μA（典型值）。

4. 應用與實施

4.1 典型應用電路

• 提供了詳細的典型應用電路圖，包括輸入/輸出電容、電感、電阻等元件的選擇。

4.2 設計步驟

• ?選擇開關頻率?：平衡轉換效率和解決方案尺寸。
• ?設置輸出電壓?：使用電阻分壓器網絡。
• ?選擇電感?：基于所需的峰值到峰值紋波電流。
• ?選擇輸出電容?：根據負載瞬態要求和紋波規格。

4.3 布局指南

• 強調了關鍵元件（如輸入/輸出電容、電感）的布局和接地策略，以減少噪聲和干擾。

5. 設備與文檔支持

5.1 設備支持

• ?WEBENCH? Power Designer?：支持使用TI的WEBENCH? Power Designer工具進行自定義設計。

5.2 文檔支持

• 提供了詳細的數據手冊、應用報告和設計指南，以幫助設計者更好地理解和使用產品。

5.3 支持資源

• ?TI E2E?支持論壇?：提供快速、經驗證的答案和設計幫助。

6. 包裝與訂購信息

6.1 封裝選項

• ?VQFN-HR（RNX）封裝?：2mm x 3mm，12引腳。

6.2 訂購信息

• 提供了多種配置選項的部件編號，以滿足不同應用的需求。

7. 其他信息

7.1 商標與版權

• 文檔中提及的HotRod?、TI E2E?和WEBENCH?是Texas Instruments的商標或注冊商標。

7.2 靜電放電警告

• 集成電路可能因靜電放電而損壞，建議使用適當?shù)念A(yù)防措施。
