LMR36015穩壓器是一款易于使用的同步降壓 DC/DC 轉換器。通過集成的高壓側和低壓側功率 MOSFET，可在 4.2 V 至 60 V 的寬輸入電壓范圍內提供高達 1.5 A 的輸出電流，容差高達 66 V。瞬態容差減少了防止過電壓所需的設計工作，并滿足 IEC 61000-4-5 的浪涌抗擾度要求。

LMR36015 采用峰值電流模式控制，以提供最佳效率和輸出電壓精度。通過 1 MHz 穩壓器中的 FPWM 功能提高了負載瞬態性能。Precision Enable 通過直接連接寬輸入電壓或精確控制器件啟動和關斷來提供靈活性。電源就緒標志具有內置濾波和延遲功能，可真實指示系統狀態，無需外部監控器。
*附件：lmr36015.pdf

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 專為可靠和堅固的應用而設計
  • 高達 66 V 的輸入瞬態保護
  • 結溫范圍 –40°C 至 +150°C
  • 0.4V 壓差，1.5A 負載（典型值）
• 適用于可擴展的工業電源
  • 引腳兼容：
    • LMR36006 （60 V， 0.6 A ）
    • LMR33620/LMR33630（36 V、2 A 或 3 A）
  • 400-kHz、1-MHz 頻率選項 s
• 在整個負載范圍內實現低功耗
  • 400 kHz 時效率為 90%（24 V 在 、5 V 外 、1 A）
  • 400 kHz 時效率為 93% （12 V 在 、5 V 外 、1 A）
  • 提高 PFM 中的輕負載效率
  • 2 6 μA 的低工作靜態電流
• 小型 2 mm × 3 mm HotRod? 封裝
• 具有少量外部元件的解決方案
• LMR36006-Q1 和 LMR36015-Q1 提供 400 kHz 和 2.1 MHz、可調輸出和固定 3.3 V外
• 針對超低 EMI 要求進行了優化
  • 符合 CISPR25 5 類標準
  • Hotrod? 封裝最大限度地減少了開關節點振鈴
  • 并行輸入路徑可較大限度地降低寄生電感
  • 擴頻降低峰值排放

參數

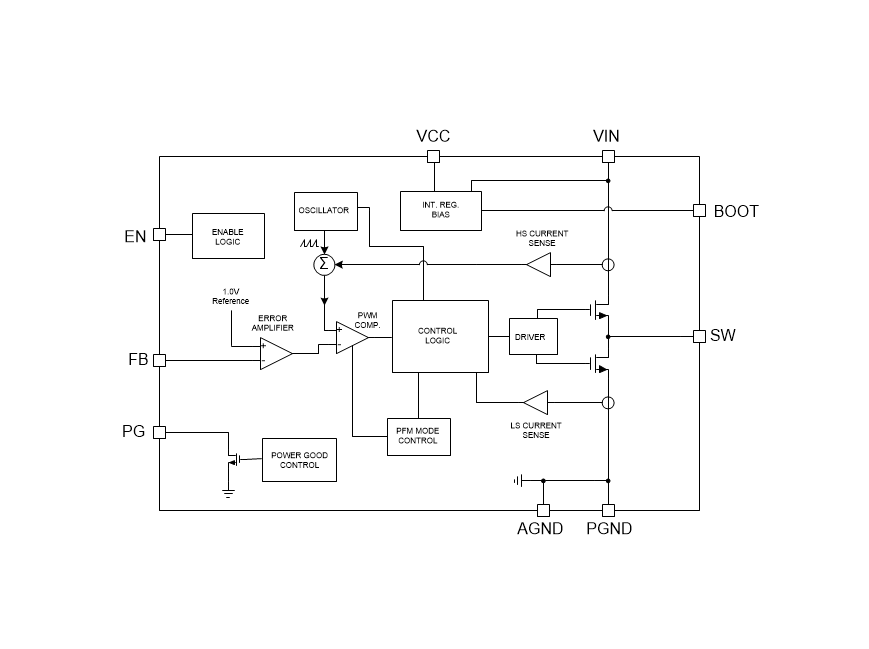

方框圖

1. 主要特點

• ?寬輸入電壓范圍?：4.2V至60V（瞬態可承受高達66V）。
• ?高輸出電流?：持續輸出電流高達1.5A。
• ?高效率?：在400kHz開關頻率下，效率可達90%以上。
• ?超小封裝?：采用2mm × 3mm的HotRod?封裝，適合空間受限的應用。
• ?功能安全?：提供文檔支持功能安全系統設計。
• ?低EMI?：設計符合CISPR25 class 5標準，適合低電磁干擾要求的應用。
• ?多模式操作?：自動在PFM和PWM模式之間切換，以提高效率和響應速度。

2. 應用領域

• 工業傳感器和發射器
• PLC模塊、恒溫器、視頻監控
• HVAC系統、AC和伺服驅動器
• 旋轉編碼器、工業運輸和資產追蹤

3. 功能描述

• ?同步整流?：集成高側和低側功率MOSFET，減少整流損耗。
• ?峰值電流模式控制?：提供快速的瞬態響應和穩定的輸出電壓。
• ?電源良好標志?：內置電源良好標志輸出，可用于系統復位或監控。
• ?精密使能?：支持通過外部電壓分壓器調節輸入欠壓鎖定（UVLO）閾值。
• ?熱保護和短路保護?：內置熱關斷和短路保護功能，提高系統可靠性。

4. 封裝與引腳

• ?封裝?：VQFN-HR（12引腳）封裝，尺寸2mm × 3mm。
• ?關鍵引腳?：包括VIN、EN、BOOT、SW、FB、PG等，支持靈活的電路設計和布局。

5. 設計考慮

• ?輸入電容?：推薦在VIN引腳旁使用至少4.7μF的陶瓷電容，以提供低阻抗源并減少開關噪聲。
• ?輸出電容?：根據負載瞬態響應要求選擇合適的輸出電容值和ESR，以平衡成本和性能。
• ?電感選擇?：根據最大輸出電流和期望的紋波電流選擇合適的電感值，確保電感不飽和。
• ?布局建議?：遵循數據手冊中的布局指南，減少寄生電感和電容，提高電路的穩定性和效率。

6. 文檔與支持

• 提供詳細的數據手冊和應用指南，幫助用戶快速上手。
• 支持使用TI的WEBENCH? Power Designer工具進行定制設計，簡化設計流程。
• 提供廣泛的社區資源和支持論壇，方便用戶交流和解決問題。

7. 注意事項

• 在設計前應仔細閱讀數據手冊，確保正確理解和應用所有特性和限制。
• 在選擇元件和布局時應考慮電磁兼容性和熱管理，以確保電路的穩定性和可靠性。
• 避免超過絕對最大額定值，以防止設備損壞或性能下降。
