      LMR36015 采用 HotRod? 封裝的 4.2V 至 60V、1.5A 同步降壓轉換器

      數據：

      描述

      LMR36015穩壓器是一款易于使用的同步降壓直流/直流轉換器。該器件具有集成式高側和低側功率MOSFET，能夠在60V的寬輸入電壓范圍內提供高達1.5A的輸出電流，且瞬態容差高達66V。此瞬態容差降低了防止過壓所需的設計工作量，并滿足IEC 61000-4-5的浪涌抗擾度要求。

      LMR36015采用峰值電流模式控制機制來提供最佳的效率和輸出電壓精度。利用1MHz穩壓器中的FPWM功能可以改善負載瞬態性能。精密使能端支持直接連接到寬輸入電壓或對器件啟動和關斷進行精確控制，因此提供了靈活性。附帶內置濾波和延遲功能的電源正常狀態標志可提供系統狀態的真實指示，免去了使用外部監控器的必要。

      此器件需要極少外部組件，引腳排列的設計可實現簡單的PCB布局.LMR36015的小解決方案尺寸和功能集旨在簡化各種終端設備的實施，這些終端設備包括超小型現場發送器和視覺傳感器等具有嚴嚴空間要求的應用。

      特性

      • 專為可靠和堅固的應用而設計
        • 高達66V的輸入瞬態保護
        • 結溫范圍為-40°C至+ 150°C
        • 保護特性包括熱關斷，輸入欠壓鎖定，逐周期電流限制和斷續短路保護等
      • 適合可擴展的工業電源
        • 與LMR36006（60V，0.6A）和LMR33620 /30（36V，2A /3A）之間具有引腳兼容性
          • < li>提供400kHz，1MHz頻率選項
      • 通過集成技術降低解決方案尺寸和成本
        • 小型3mm×2mm HotRod ?封裝
        • 極少的外部組件，集成了整流和內部補償功能
      • 在整個負載范圍內具有低功率耗散
        • 400kHz（12V IN ，5V OUT ，1A）時的效率為93％
        • 自動轉換為PFM模式提高了輕載效率
        • 低至3μA的關斷靜態電流
        • 低至23μA的工作靜態電流
      • AEC-Q100版本具有400kHz和2 .1MHz - 請聯系TI了解詳細信息
      • 使用LMR36015并借助WEBENCH ?電源設計器創建定制設計方案

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      LMR36015 LM46000 LM46001 LM46002 LM5165 LM5166 LM76002 LMR36006
      4.2 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 3 ? ? 3 ? ? 3.5 ? ? 4.2 ? ?
      60 ? ? 60 ? ? 60 ? ? 60 ? ? 65 ? ? 65 ? ? 60 ? ? 60 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1.23 ? ? 1.23 ? ? 1 ? ? 1 ? ?
      57 ? ? 28 ? ? 28 ? ? 28 ? ? 65 ? ? 65 ? ? 57 ? ? 57 ? ?
      1.5 ? ? 0.5 ? ? 1 ? ? 2 ? ? 0.15 ? ? 0.5 ? ? 2.5 ? ? 0.6 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      400 ? ? 200 ? ? 200 ? ? 200 ? ? 50 ? ? 50 ? ? 300 ? ? 1000 ? ?
      1000 ? ? 2200 ? ? 2200 ? ? 2200 ? ? 600 ? ? 600 ? ? 2200 ? ? 2100 ? ?
      0.023 ? ? 0.024 ? ? 0.024 ? ? 0.027 ? ? 0.01 ? ? 0.01 ? ? 0.015 ? ? 0.023 ? ?
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Wettable Flanks Package ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Tracking ? ?      		 Adjustable Current Limit
      Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Adjustable Current Limit
      Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Adjustable ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Wettable Flanks Package ? ?      		 Enable
      Light Load Efficiency
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Wettable Flanks Package ? ?
      Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Constant on-time (COT) ? ? Constant on-time (COT) ? ? Current Mode ? ? Current Mode ? ?
      98 ? ? 99 ? ? 99 ? ? 99 ? ? 100 ? ? 100 ? ? ? 98 ? ?
      -40 to 150 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 150 ? ? -40 to 150 ? ? -40 to 125 ? ? -40 to 150 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      VQFN-HR ? ? HTSSOP ? ? HTSSOP ? ? HTSSOP ? ? VSON ? ? VSON ? ? WQFN ? ? VQFN-HR ? ?

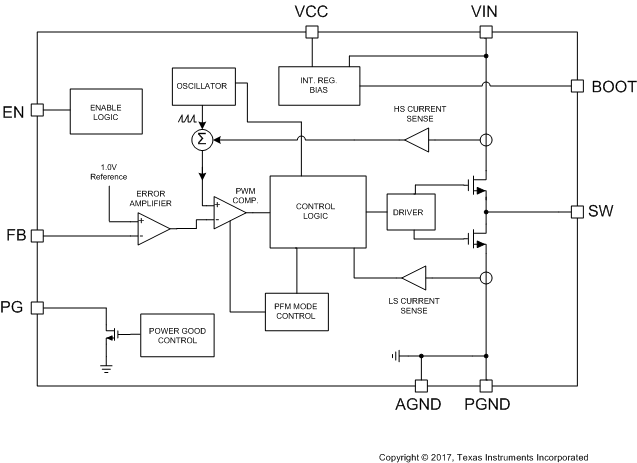

      方框圖 (1)
