LMR36006穩壓器是一款易于使用的同步降壓 DC/DC 轉換器。通過集成的高壓側和低壓側功率 MOSFET，可在 4.2 V 至 60 V 的寬輸入電壓范圍內提供高達 0.6 A 的輸出電流，容差高達 66 V。瞬態容差減少了防止過電壓所需的設計工作，并滿足 IEC 61000-4-5 的浪涌抗擾度要求。

LMR36006 采用峰值電流模式控制，以提供最佳效率和輸出電壓精度。Precision Enable 通過直接連接寬輸入電壓或精確控制器件啟動和關斷來提供靈活性。電源就緒標志具有內置濾波和延遲功能，可真實指示系統狀態，無需外部監控器。
*附件：lmr36006.pdf

LMR36006采用 HotRod? 封裝，可實現低噪聲、更高效率和最小的封裝與芯片比。該器件需要很少的外部元件，并具有專為簡單 PCB 布局而設計的引腳排列。LMR36006 的解決方案尺寸小，功能集旨在簡化各種終端設備的實現，包括超小場發射器和視覺傳感器的空間關鍵型應用。

特性

• 專為可靠和堅固的應用而設計
  • 高達 66 V 的輸入瞬態保護
  • 結溫范圍 –40°C 至 +150°C
  • 保護功能：熱關斷、輸入欠壓鎖定、逐周期電流限制、打嗝短路保護
  • 0.6A 負載時，壓差為 0.2V（典型值）
• 適用于可擴展的工業電源
  • 引腳兼容：
    • LMR36015（60 V，1.5 A）
    • LMR33620/LMR33630（36 V、2 A 或 3 A）
  • 1 MHz、2.1 MHz 頻率選項
• 在整個負載范圍內實現低功耗
  • 1 MHz 時效率為 87% （24V 在 、5V 外 、0.6 安培）
  • 1 MHz 時效率為 92%（12V 在 、5V 外 、0.6 安培）
  • 提高 PFM 中的輕負載效率
  • 26 μA 的低工作靜態電流
• 小型 2 mm × 3 mm HotRod? 封裝
• 具有少量外部元件的解決方案
• LMR36006-Q1 和 LMR36015-Q1 提供 400 kHz 和 2.1 MHz、可調輸出和固定 3.3 V外
• 針對超低 EMI 要求進行了優化
  • 符合 CISPR25 5 類標準
  • Hotrod? 封裝最大限度地減少了開關節點振鈴
  • 并行輸入路徑可較大限度地降低寄生電感
  • 擴頻降低峰值排放

參數

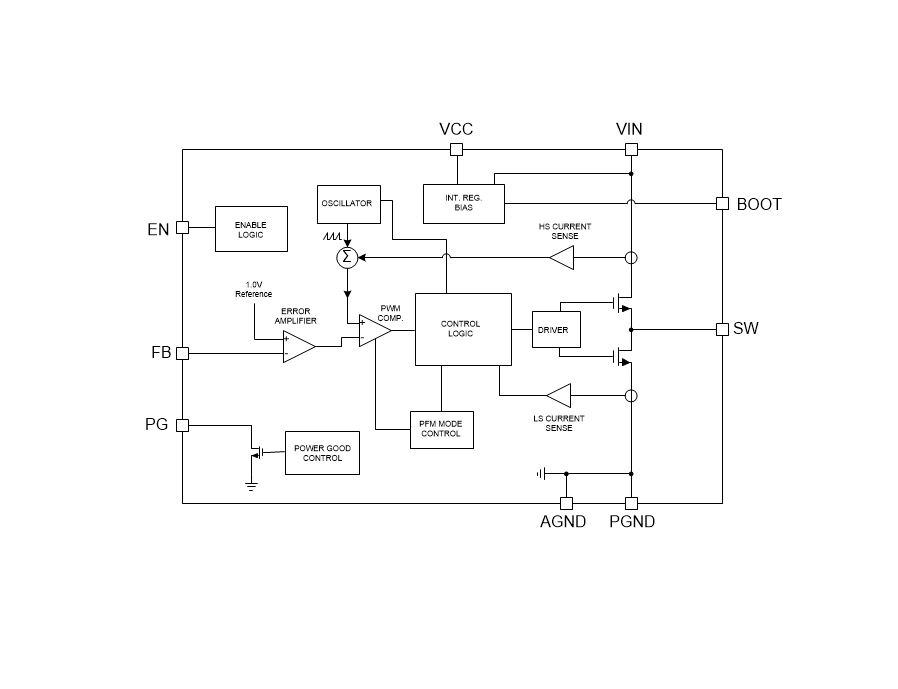

方框圖

1. 主要特點

• ?寬輸入電壓范圍?：支持4.2V至60V的輸入電壓，瞬態保護高達66V。
• ?高效率?：在PWM模式下效率高達92%，PFM模式下輕載效率更高。
• ?小尺寸封裝?：采用2mm x 3mm的HotRod?封裝，適用于空間受限的應用。
• ?低靜態電流?：工作靜態電流為26μA，有助于延長電池壽命。
• ?保護功能?：包括過熱保護、輸入欠壓鎖定、逐周期電流限制和打嗝式短路保護。
• ?靈活的輸出電壓?：輸出電壓可調，同時提供固定輸出電壓選項。

2. 應用領域

• 現場發射器和傳感器
• PLC模塊
• 恒溫器、視頻監控、HVAC系統
• AC和伺服驅動器、旋轉編碼器
• 工業運輸、資產跟蹤

3. 功能描述

• ?同步整流?：集成高側和低側功率MOSFET，提供高達0.6A的輸出電流。
• ?峰值電流模式控制?：提供最優效率和輸出電壓精度。
• ?電源良好標志?：內置濾波和延遲，提供系統狀態的真實指示。
• ?自動模式切換?：根據負載自動在PFM和PWM模式之間切換，以優化效率。

4. 電氣特性

• ?輸入電壓范圍?：4.2V至60V（瞬態保護至66V）
• ?輸出電壓?：可調或固定
• ?最大輸出電流?：0.6A
• ?開關頻率?：1MHz或2.1MHz可選
• ?熱關斷溫度?：170°C

5. 典型應用電路

• 提供了可調輸出和固定輸出的典型應用電路圖，包括輸入和輸出電容器、電感器和反饋電阻的選擇。

6. 設計指南

• ?元件選擇?：根據應用需求選擇合適的電感器、電容器和反饋電阻。
• ?布局考慮?：強調了關鍵元件的布局和接地策略，以最小化噪聲和電磁干擾。
• ?散熱設計?：提供了熱阻信息和散熱設計指南，以確保在最大負載電流和環境溫度下正常工作。

7. 封裝與訂購信息

• 提供VQFN-HR（12引腳）封裝選項。
• 有多種訂購選項，包括不同的封裝類型和數量。

8. 文檔與支持

• 提供了包括數據手冊、應用指南在內的詳細文檔支持。
• 可通過TI的WEBENCH? Power Designer工具進行定制設計。

9. 注意事項

• 在設計前應仔細閱讀數據手冊，確保正確理解和應用所有特性和限制。
• 在選擇元件和布局時應考慮電磁兼容性和熱管理。
• 避免超過絕對最大額定值，以防止設備損壞。
