LMR36006-Q1 穩壓器是一款易于使用的同步降壓 DC/DC 轉換器。通過集成的高壓側和低壓側功率 MOSFET，可在 4.2 V 至 60 V 的寬輸入電壓范圍內提供高達 0.6 A 的輸出電流，容差高達 66 V。

LMR36006-Q1 使用峰值電流模式控制來提供最佳效率和輸出電壓精度。先進的高速電路允許 LMR36006-Q1 以 2.1 MHz 的固定頻率從 20 V 輸入調節到 5 V 輸出。精密使能通過直接連接到寬輸入電壓或精確控制器件啟動和關斷來提供靈活性。電源就緒標志具有內置濾波和延遲功能，可真實指示系統狀態，無需外部監控器。
*附件：lmr36006-q1.pdf

LMR36006-Q1 采用 HotRod? 封裝，可實現低 EMI、更高的效率和最小的封裝與芯片比。該器件需要很少的外部元件，并具有專為簡單 PCB 布局而設計的引腳排列。LMR36006-Q1 的小解決方案尺寸和功能集旨在簡化各種終端設備的實施。

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，T一個
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 專為汽車應用而設計
  • 結溫范圍 –40°C 至 +150°C
  • 保護功能：熱關斷、輸入欠壓鎖定、逐周期電流限制、打嗝短路保護
  • 0.6A 負載時，壓差為 0.2V（典型值）
  • ±1.5% 參考電壓容差
  • 提供 3.3V 固定輸出電壓選項
• 適用于可擴展電源
  • 引腳兼容：
    • LMR36015-Q1 （60 V，1.5 A）
    • LMR33620/30-Q1（36 V、2 A 或 3 A）
  • 400kHz、2.1MHz 頻率選件 s
• 集成可減小解決方案尺寸和成本
  • 小型 2 mm × 3 mm VQFN 封裝，具有可潤濕側面
  • 外部元件少
• 在整個負載范圍內實現低功耗
  • 400 kHz 時效率為 94%（12 V 在 、5 V 外 、0.6 A）
  • 提高 PFM 中的輕負載效率
  • 2 6 μA 的低工作靜態電流
• 針對超低 EMI 要求進行了優化
  • 符合 CISPR25 5 類標準
  • HotRod? 封裝最大限度地減少了開關節點振鈴
  • 并行輸入路徑可較大限度地降低寄生電感
  • 擴頻降低峰值排放

參數

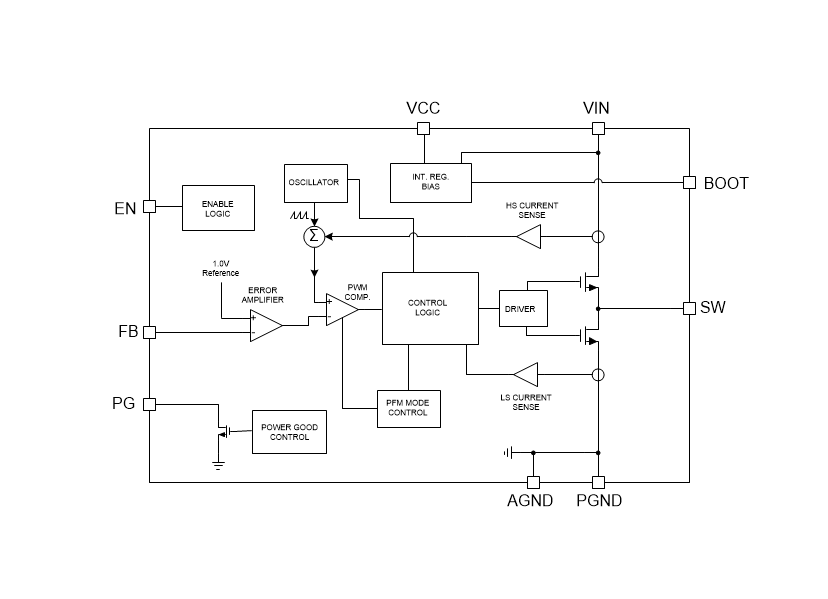

方框圖

1. 主要特點

• ?寬輸入電壓范圍?：支持4.2V至60V的輸入電壓，瞬態電壓可高達66V。
• ?小尺寸封裝?：采用2mm × 3mm的VQFN封裝，減少PCB占用空間。
• ?高效率?：在400kHz下，效率可達94%（12V IN, 5V OUT, 0.6A）。
• ?低靜態電流?：操作靜態電流僅為26μA，有助于降低待機功耗。
• ?多頻率選項?：提供400kHz和2.1MHz兩種開關頻率選項，滿足不同應用場景需求。
• ?保護功能?：集成熱關斷、輸入欠壓鎖定、逐周期電流限制和打嗝模式短路保護等功能，提高系統可靠性。
• ?優化EMI設計?：符合CISPR25 class 5標準，降低電磁干擾。

2. 應用領域

• ADAS攝像頭模塊
• 車身控制模塊
• 其他需要高效、小型化電源轉換的汽車電子應用

3. 功能描述

• ?同步整流?：內置高側和低側功率MOSFET，減少整流損耗。
• ?峰值電流模式控制?：提供快速瞬態響應和穩定的輸出電壓。
• ?電源良好標志?：具有內置濾波和延遲的電源良好標志輸出，用于指示系統狀態。
• ?精密使能控制?：支持直接連接寬輸入電壓范圍，或通過精確控制實現設備的啟動和關閉。

4. 封裝與引腳

• ?封裝類型?：VQFN-HR（12引腳）封裝。
• ?引腳功能?：包括輸入電壓（VIN）、使能（EN）、自舉（BOOT）、開關節點（SW）、反饋（FB）、電源良好（PG）等關鍵引腳。

5. 設計指南

• ?輸出電壓設置?：通過調整反饋（FB）引腳的分壓電阻網絡來設定輸出電壓。
• ?電感選擇?：根據輸出電流和期望的紋波電流選擇合適的電感值。
• ?電容選擇?：推薦在輸入和輸出端使用高質量、低ESR的陶瓷電容，以優化性能和穩定性。
• ?布局建議?：遵循數據手冊中的布局指南，確保關鍵元件的正確放置和走線，以減少寄生參數和干擾。

6. 文檔與支持

• 提供詳細的數據手冊，涵蓋電氣特性、時序要求、系統特性等關鍵信息。
• 支持使用TI的WEBENCH? Power Designer工具進行定制設計，簡化設計流程。
• 提供豐富的社區資源和支持論壇，方便用戶獲取幫助和分享經驗。

7. 注意事項

• 在設計前應仔細閱讀數據手冊，確保正確理解和應用所有特性和限制。
• 在選擇元件和進行PCB布局時，需考慮熱管理、電磁兼容性和寄生參數等因素的影響。
• 避免超過絕對最大額定值使用設備，以防止損壞或性能下降。
