描述

LMR36006-Q1穩壓器是一款易于使用的同步降壓直流/直流轉換器。該器件具有集成式高側和低側功率MOSFET，能夠在4.2V至60V的寬輸入電壓范圍內提供高達0.6A的輸出電流。

LMR36006-Q1采用峰值電流模式控制機制來提供最佳的效率和輸出電壓精度.LMR36006-Q1可利用高級高速電路在2.1MHz的固定頻率下實現從20V輸入到5V輸出的穩壓。精密使能支持直接連接到寬輸入電壓或?qū)ζ骷雍完P(guān)斷進行精確控制，因此提供了靈活性。附帶內置濾波和延遲功能的電源正常狀態標志可提供系統狀態的真實指示，免去了使用外部監控器的麻煩。

此器件需要極少外部組件，其引腳設計可實現簡單的PCB布局.LMR36006-Q1的小解決方案尺寸和功能集旨在簡化各種終端設備的實施。

特性

• 符合面向汽車應用的AEC-Q100標準，標準：
  • 器件溫度等級1：-40°C至+ 125°C，T _A
• 專為汽車應用而設計
  • 保護特性包括熱關斷，輸入欠壓鎖定，逐周期電流限制和斷續短路保護等
  • 擴頻調頻
  • 低EMI和最少的開關節點振鈴
  • 在0.6A負載下具有0.2V壓降（典型值）
  • ±1.5％基準電壓容差
  • 可提供3.3V固定輸出電壓選項
• 適合可擴展的電源
  • 與LMR36015（60V，1.5A）和LMR33620 /30（36V，2A /3A）之間具有引腳兼容性
  • 提供400kHz， 2.1MHz
• 通過集成技術降低解決方案尺寸和成本
  • 小型3mm×2mm VQFN封裝（具有可濕性側面）
  • 極少的外部組件，集成了整流和內部補償功能
• 在整個負載范圍內具有低功率耗散
  • 400kHz的（12V <子> IN < /sub>,5V_OUT,0.6A）時的效率為94％
  • 通過PFM模式提高了輕負載效率
  • 低至23μA的工作靜態電流

所有商標均為其各自所有者的財產。

參數 與其它產品相比?降壓轉換器（集成開關）

? Vin (Min) (V) Vin (Max) (V) Vout (Min) (V) Vout (Max) (V) Iout (Max) (A) Regulated outputs (#) Switching Frequency (Min) (kHz) Switching Frequency (Max) (kHz) Iq (Typ) (mA) Features Control mode Duty cycle (Max) (%) Operating temperature range (C) Rating Package Group Type Package size: mm2:W x L (PKG) ? LMR36006-Q1 LM46001-Q1 LM46002-Q1 LM5160-Q1 LMR16020 LMR36015-Q1 TPS57160-Q1 4.2 ? ? 3.5 ? ? 3.5 ? ? 4.5 ? ? 4.3 ? ? 4.2 ? ? 3.5 ? ? 60 ? ? 60 ? ? 60 ? ? 65 ? ? 60 ? ? 60 ? ? 60 ? ? 1 ? ? 1 ? ? 1 ? ? 2 ? ? 1 ? ? 1 ? ? 0.8 ? ? 57 ? ? 28 ? ? 28 ? ? 60 ? ? 50 ? ? 58 ? ? 58 ? ? 0.6 ? ? 1 ? ? 2 ? ? 1.5 ? ? 2 ? ? 1.5 ? ? 1.5 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 400 ? ? 200 ? ? 200 ? ? 50 ? ? 200 ? ? 400 ? ? 100 ? ? 2100 ? ? 2200 ? ? 2200 ? ? 1000 ? ? 2500 ? ? 2100 ? ? 2500 ? ? 0.023 ? ? 0.024 ? ? 0.027 ? ? 2.3 ? ? 0.04 ? ? 0.023 ? ? 0.116 ? ? Enable
Forced Pulse Width Modulation (FPWM) Mode
Light Load Efficiency
Over Current Protection
Power Good
Pre-Bias Start-Up
Spread Spectrum
Synchronous Rectification
Wettable Flanks Package ? ? Enable
Frequency Synchronization
Light Load Efficiency
Over Current Protection
Power Good
Pre-Bias Start-Up
Synchronous Rectification
Tracking ? ? Enable
Frequency Synchronization
Light Load Efficiency
Over Current Protection
Power Good
Pre-Bias Start-Up
Synchronous Rectification
Tracking ? ? Enable
Forced Pulse Width Modulation (FPWM) Mode
Light Load Efficiency
Pre-Bias Start-Up
Synchronous Rectification
UVLO Adjustable ? ? Enable
Frequency Synchronization
Light Load Efficiency
Over Current Protection
Power Good
Pre-Bias Start-Up
Tracking
UVLO Adjustable ? ? Enable
Forced Pulse Width Modulation (FPWM) Mode
Light Load Efficiency
Over Current Protection
Power Good
Pre-Bias Start-Up
Spread Spectrum
Synchronous Rectification
Wettable Flanks Package ? ? Enable
Frequency Synchronization
Light Load Efficiency
Over Current Protection
Power Good
Tracking
UVLO Adjustable ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Constant on-time (COT) ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? 98 ? ? 99 ? ? 99 ? ? 92 ? ? 98 ? ? 98 ? ? 100 ? ? -40 to 150 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 150 ? ? -40 to 125 ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Catalog ? ? Automotive ? ? Automotive ? ? VQFN-HR | 12 ? ? HTSSOP | 16 ? ? HTSSOP | 16 ? ? HTSSOP | 14 ? ? SO PowerPAD | 8 ? ? VQFN-HR | 12 ? ? MSOP-PowerPAD | 10
VSON | 10 ? ? Converter ? ? Converter ? ? Converter ? ? Converter ? ? Converter ? ? Converter ? ? Converter ? ? 12VQFN-HR: 6 mm2: 3 x 2 (VQFN-HR | 12) ? ? 16HTSSOP: 32 mm2: 6.4 x 5 (HTSSOP | 16) ? ? 16HTSSOP: 32 mm2: 6.4 x 5 (HTSSOP | 16) ? ? 14HTSSOP: 32 mm2: 6.4 x 5 (HTSSOP | 14) ? ? 8SO PowerPAD: 19 mm2: 3.9 x 4.89 (SO PowerPAD | 8) ? ? 12VQFN-HR: 6 mm2: 3 x 2 (VQFN-HR | 12) ? ? 10MSOP-PowerPAD: 15 mm2: 4.9 x 3 (MSOP-PowerPAD | 10)
10VSON: 9 mm2: 3 x 3 (VSON | 10) ? ? 無樣片

方框圖

•

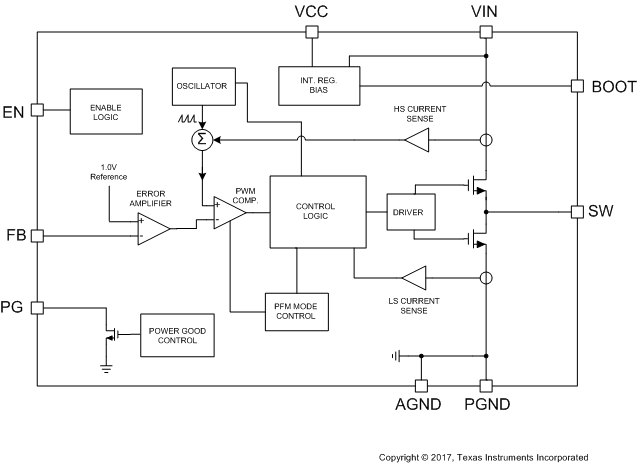

  LMR36006-Q1 - 功能方框圖
