在半導體ATE領域深耕多年，派格測控始終致力于為客戶提供高精度、高可靠性的芯片測試解決方案，不斷的提煉行業客戶的需求，優化產品參數指標，經過數年潛心鉆研，今天，我們迎來了一次重要的升級——正式發布自研模塊化儀器儀表！

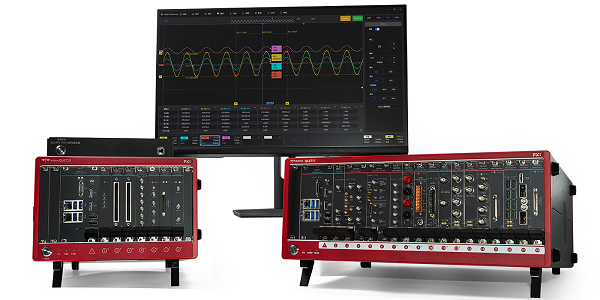

為應對日趨嚴峻的國際關系和日趨激烈的行業競爭，派格測控提前布局自研硬件家族，此次推出的PXI系列產品延續了派格測控在測試領域的技術積累，旨在為工程師們提供更靈活、更經濟的測試選擇。該系列包含30+款模塊化板卡，配套多款機箱控制器，種類涵蓋射頻、數字、FPGA、高速總線、通用數據采集等，適配各類測試場景的需求，可廣泛應用于半導體測試、汽車電子、通信、航空航天等領域。

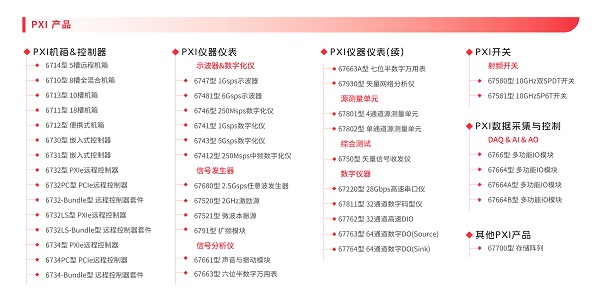

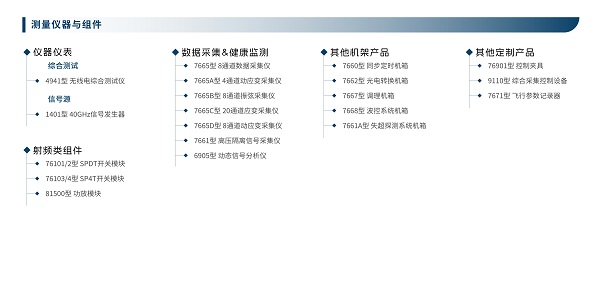

產品矩陣概覽

部分產品簡介

QL6711 18槽機箱

QL6711是一款基于PXIe架構的18槽機箱，可選擇不同控制器以實現不同的接口需求。機箱背板提供高速總線交換網絡，最高支持24GB/s系統帶寬，單槽最高支持8GB/s獨立帶寬，同時具有10MHz參考時鐘輸入/輸出接口（BNC接口）、風扇轉速檔位開關等部件，適用于各類測控系統。

√基本規格：符合PXIe標準3U架構

√系統槽鏈路配置：x8+x16

√風扇控制方式：手動調節或自動根據機箱溫度運行

√單槽鏈路帶寬：PCle3.0x8，有效帶寬≥8GB/s

√18槽位：1個系統槽、1個時鐘插槽、5個混合插槽、11個type2型插槽

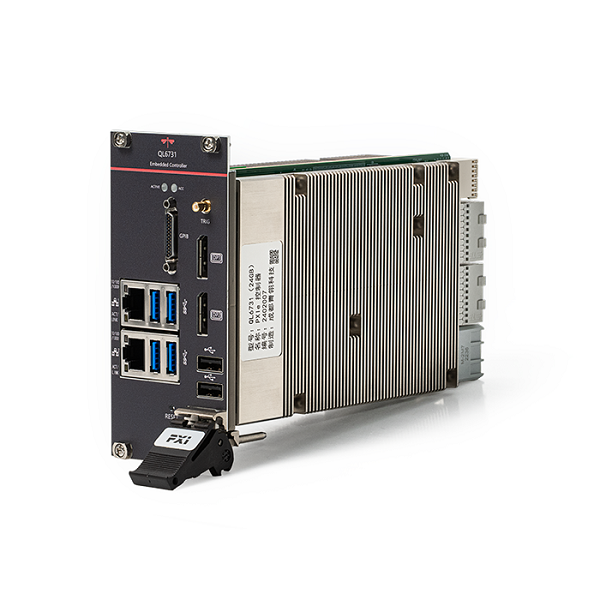

QL6731 嵌入式控制器

QL6731是一款基于PXIe架構的嵌入式控制器，內嵌Intel? 高性能處理器，最高系統帶寬24GB/s，具有2個自適應網口、2個USB2.0、4個USB3.0、1個GPIB接口等外設IO。廣泛適用于處理密集型、模塊化儀器和數據采集應用。

√支持Win7/Win10等操作系統

√根據機箱可自動配置PCIe3.0 4x4、1x8+1x16鏈路

√最大帶寬24GB/s

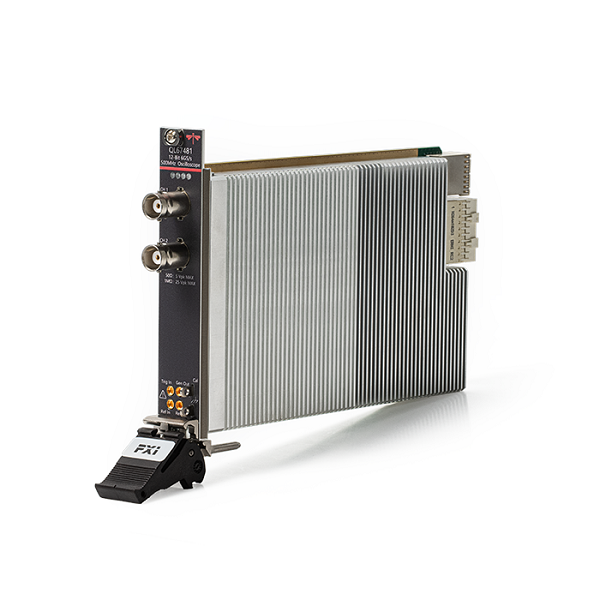

QL67481 6Gsps數字示波器

QL67481示波器系列，最高實時采樣率6Gsps、最大存儲深度600M、最大帶寬1.5GHz（50Ω）、350MHz（1MΩ），是具備多種參數計算和波形分析能力的PXIe總線高采樣率示波器模塊。該產品能提供最多四通道信號高速采集與分析功能，適用于組建基于PXI總線的自動測試系統，主要用于時域測試以及通信設備研制和維護中對信號進行捕捉和觀察分析的需要。

√2/4通道可配置,最高采樣率6GS/s

√分辨率12bit,最大模擬帶寬1.5GHz

√支持外觸發、參考時鐘同步

√支持深存儲、支持多種信號的測量

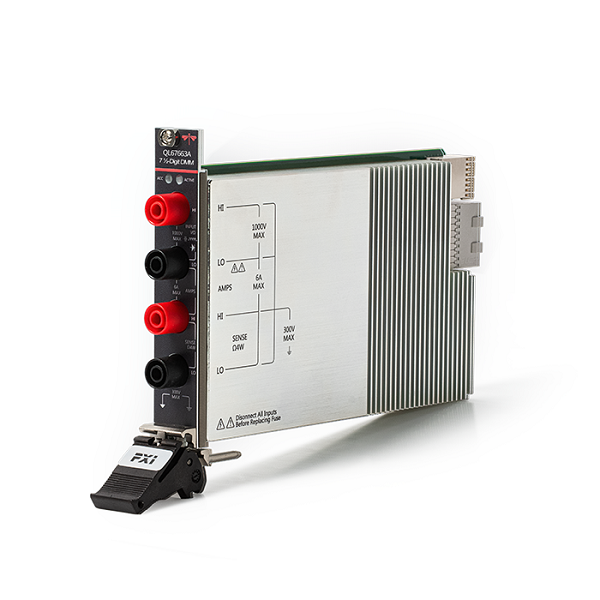

QL67663A 七位半數字萬用表

QL67663A是一款基于PXIe架構的七位半數字萬用表，可實現交直流電壓、交直流電流、二線電阻、四線電阻、頻率等信號量的測量，具有自動量程、過載保護等功能。該產品可以與矩陣模塊、多路復用模塊搭配使用，通過一塊數字萬用表可測量多個通道的電流、電阻、頻率等信號。

√7 1/2位數字萬用表

√PXI Express總線連接器

√最大采樣率2MS/s

√符合IV-4.2萬用表標準

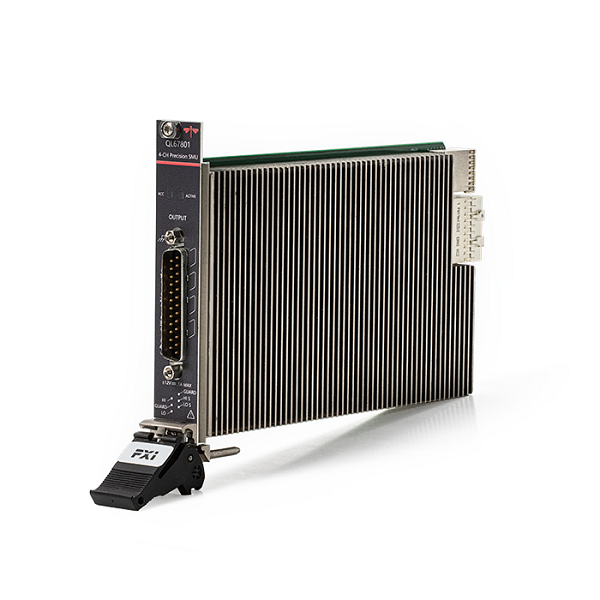

QL67801 4通道源測量單元

QL67801是一款4通道PXIe源測量單元，具有四象限操作功能。可提供單通道12W或多通道25W、±12V、±1A直流電，且可同時輸出電流和吸收電流。可廣泛應用于各集成電路器件以及分立元器件的制造測試、板卡級測試和實驗室特性分析等。

√4通道高密度單槽

√精度0.05%

√單通道吸收/輸出最大功率12W

√多通道吸收/輸出最大功率25W

√脈沖模式、序列模式、單通道掃描模式

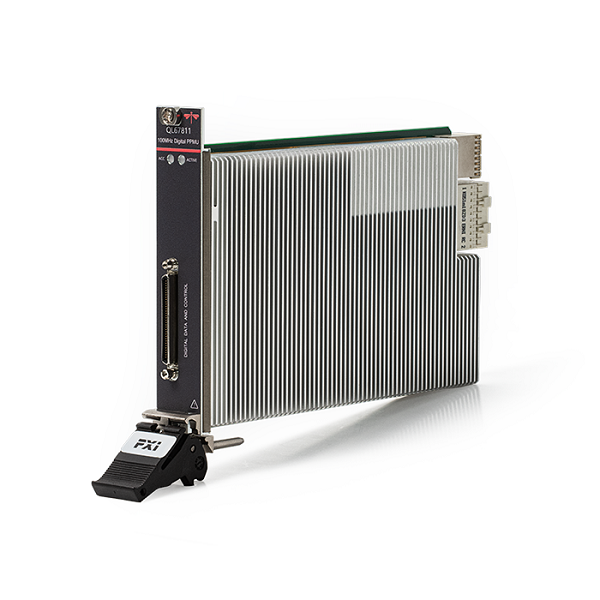

QL67811 32通道數字碼型儀

QL67811是一款具有32通道、80MHz的數字pattern儀器，可進行32通道同步高速數據驅動、比較及多種負載模式，具有32通道引腳參數測量單元，可進行32通道高速可配置電平時序碼流模擬分析。適用于半導體的驗證、特性分析和生產測試。

√基本規格：標準PXIe 1槽寬3U高

√通道數量：32通道

√通道功能：timing、driver、HV driver、compare、active load和PPMU

√序列測試：pattern定時設置，pattern格式包括NR，RL，RH

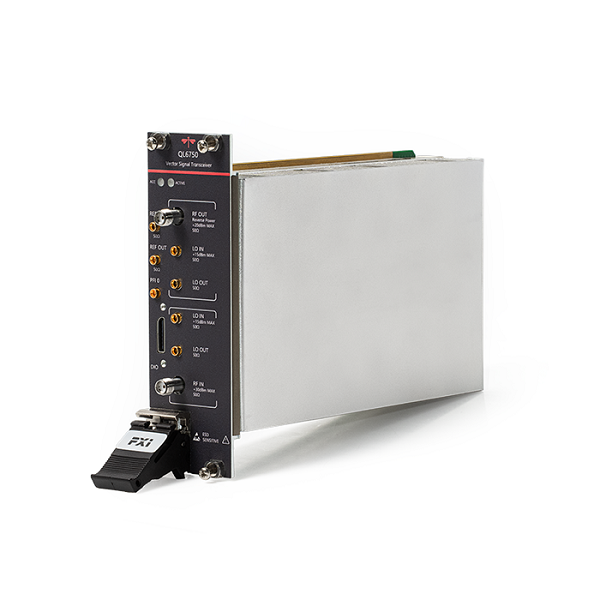

QL6750 矢量信號收發儀

QL6750是具有1GHz瞬時帶寬的PXIe總線矢量信號收發儀 ，該儀器結合了矢量信號分析儀和矢量信號發生器以及基于FPGA的信號處理和控制，矢量信號發生器可產生單載波、多音信號、模擬調制和矢量信號，矢量信號分析儀可對常規信號參數、諧波失真、三階交調、EVM等參數進行測試分析，QL6750兼具了軟件無線電架構的靈活性和射頻儀器的高性能。

√最高1GHz瞬時帶寬

√-52dB 802.11ax 80MHz

√士0.35dB輸出幅度精度

√頻率范圍：10MHz～6GHz/12GHz/26.5GHz

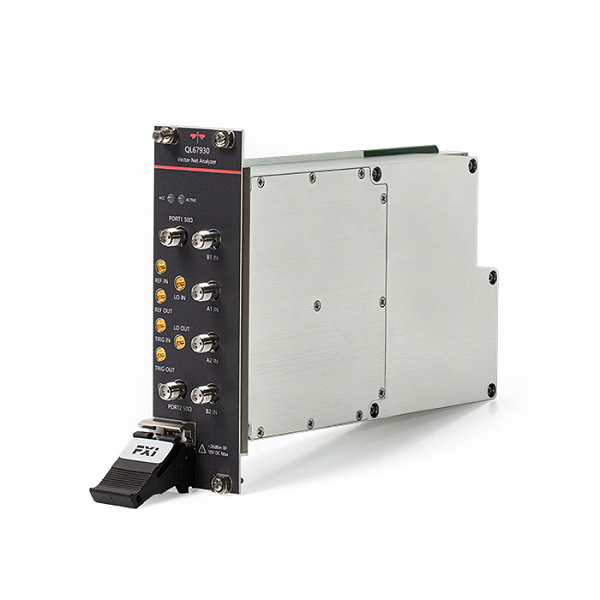

QL67930 矢量網絡分析儀

QL67930是一款符合PXIe總線標準的3U 2槽模塊化矢量網絡分析儀產品，該產品體積小、重量輕，便于組建PXI/PXIe測試系統,具有很好的靈活性和可擴展性,無需機械開關即可組合擴展為真正的多端口矢量網絡分析儀，最多可通過16個模塊擴展為真正的全32端口矢量網絡分析儀，其測試效率是傳統的矢量網絡分析儀加機械開關方式擴展端口數的數倍。

該系列化產品頻率范圍覆蓋10MHz~9GHz/26.5GHz/43.5GHz，可提供頻率響應、單端口、響應隔離、全雙端口、電子校準等多種校準方式，具有對數幅度、線性幅度、駐波、相位、群時延、Smith圓圖、極坐標等多種顯示格式，除可實現傳統的S參數測試之外，還可實現差分S參數、時域、幅相一致性等測試，可廣泛應用于半導體測試，移動通信產品測試，多端口網絡參數測試和高速線纜測試等領域。

√頻率范圍寬：10MHz～9GHz/26.5GHz/43.5GHz

√體積小：3U 2槽/3槽PXIe模塊

√可擴展性強：可依據需求擴展端口數，最多可提供32個測試端口

√支持并行測試：每個測試端口擁有獨立參考接收機和測量接收機

√多通道測量、多窗口顯示：支持32個通道，可同時顯示4個窗口，每個窗口最多可同時顯示8條測試軌跡

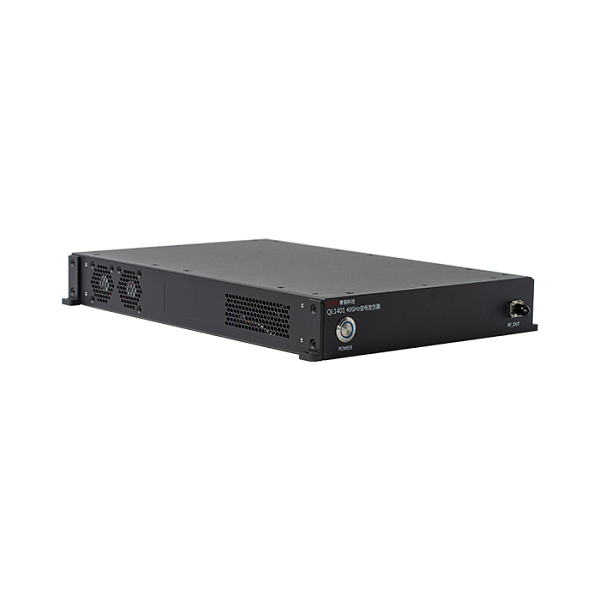

QL1401 40GHz信號發生器

QL1401是一款寬帶信號發生器，采用以太網接口遠程控制，支持頻率掃描、幅度掃描、脈沖輸出功能。設備支持內外參考自動切換功能、鎖定指示功能、10M參考輸出關斷功能、100M參考輸出關斷功能，且具有模塊溫度顯示、觸發和數字IO接口功能等。設備輸出可作為ADC的模擬信號、混頻器的射頻/本振信號、系統校準源信號等，還可直接作為臺式設備用于科研教學。

√輸出頻率：100kHz~40GHz

√輸出幅度：-90dBm～+10dBm

√設備接口：射頻輸出接口、10MHz/100MHz參考輸入接口、

10MHz參考輸出接口、100MHz參考輸出接口、

RJ45遠程控制接口、觸發接口、數字IO輔助接口

在測試測量領域，派格測控始終秉持"為客戶提供最適合的測試選擇"這一理念，構建了完整的產品矩陣：

√專業測試機系列 - 為量產測試提供極致穩定性和吞吐量

√PXI模塊化系統 - 為研發驗證和靈活測試提供最優解決方案

無論您需要：

高并發的量產測試能力

靈活可調的研發驗證平臺

或是特定場景的定制化方案

派格測控都能提供專業支持！

南京派格測控科技有限公司是一家專注于半導體測試領域的高新技術企業,致力于為全球集成電路行業提供高效、精準的芯片測試技術解決方案。公司總部位于南京，在北京、上海、蘇州、成都、西安等地均布設有分(子)公司。

作為半導體測試領域的領先者，派格測控的核心產品包括射頻、混合信號及 RF SOC 測試機,覆蓋從設計驗證到量產測試的需求。我們的測試設備以高精度、高效率、高可靠性等優勢廣泛應用于消費電子、無線通信、工業控制、汽車電子等高技術領域。

公司先后榮獲國家級專精特新“小巨人”、國家高新技術企業、江蘇省專精特新產品認定企業、江蘇省靈雀企業、江蘇省“兩新”產品企業、江蘇省知識產權體系、江蘇省科技型中小企業、江蘇省民營科技企業;連續多年入選南京市瞪羚企業，南京市培育“獨角獸”、江蘇省聯合創新中心、南京市創新產品、南京市企業技術中心、南京市工程研究中心;通過了 IS0質量管理體系，是中國半導體協會、中國集成電路檢測與測試創新聯盟單位、國際星閃無線短距通信聯盟會員單位。
