一、應用領域
D2538A和D3308是芯谷科技推出的兩款內置ALC（音頻限幅器）的前置音頻放大器芯片，其中D2538A為單通道，D3308為雙通道，它特別適用于胎心儀、個人醫療防護、立體聲收錄機、盒式錄音機等涉及音頻放大與限幅的產品方案。

二、功能介紹
音頻前置放大器的功能是把前級輸入的音頻信號或話筒采集的聲音信號進行適當放大，然后作為后級電路的輸入信號，這里的信號放大幅度在保證盡量不失真的前提下必須有一定的限制，才能使后級電路工作在預設的正常范圍內，而ALC音頻前置放大器可以使幅度較高的信號不會被一直線性放大。如果本身幅度就比較高的音頻信號放大倍數仍然太高的話會至少出現兩個問題：1、信號出現嚴重削頂失真；2、后級電路可能由于輸入信號幅度太高而工作異常，比如聲音太大、嚴重失真、喇叭損壞、功放芯片工作異?；驌p壞等。
D2538A和D3308具有音頻放大器作用的同時，還內置了ALC電平控制功能，可以實現當輸入信號幅度太大的時候，仍能保持預設的最高輸出電平在極低失真的前提下穩定輸出，進而保證后級電路的輸入信號在預設的幅度范圍內。

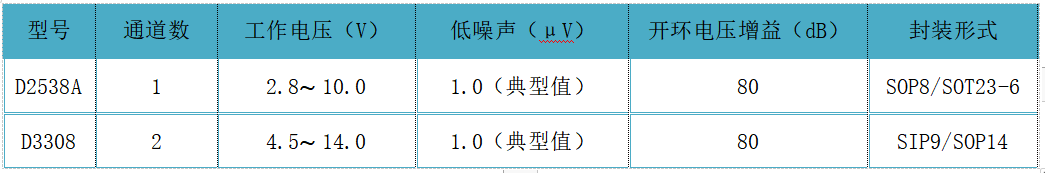

三、基本特性

四、引腳信息

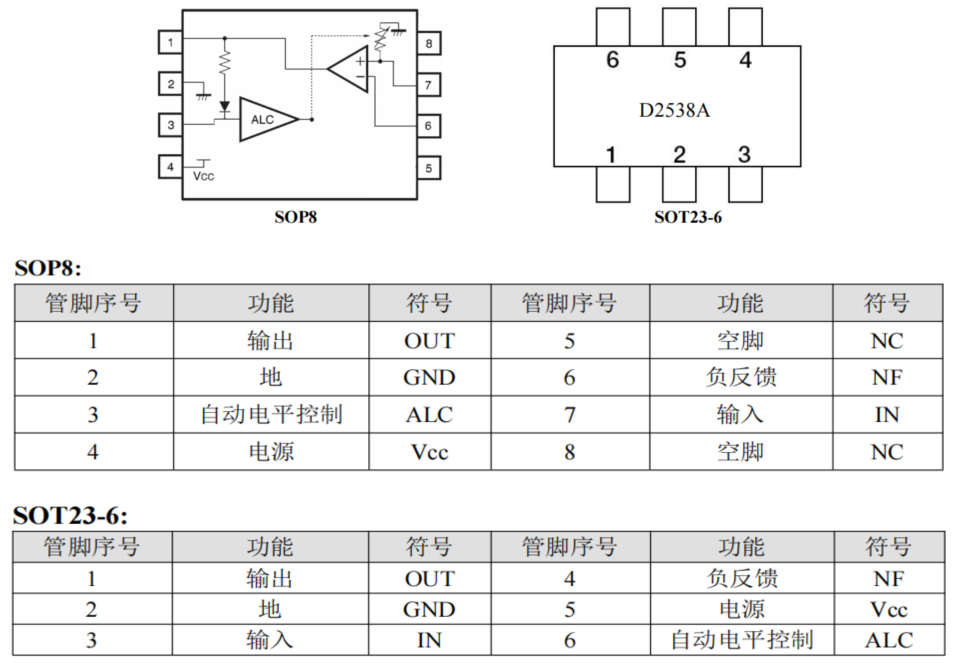

1、D2538A引腳信息

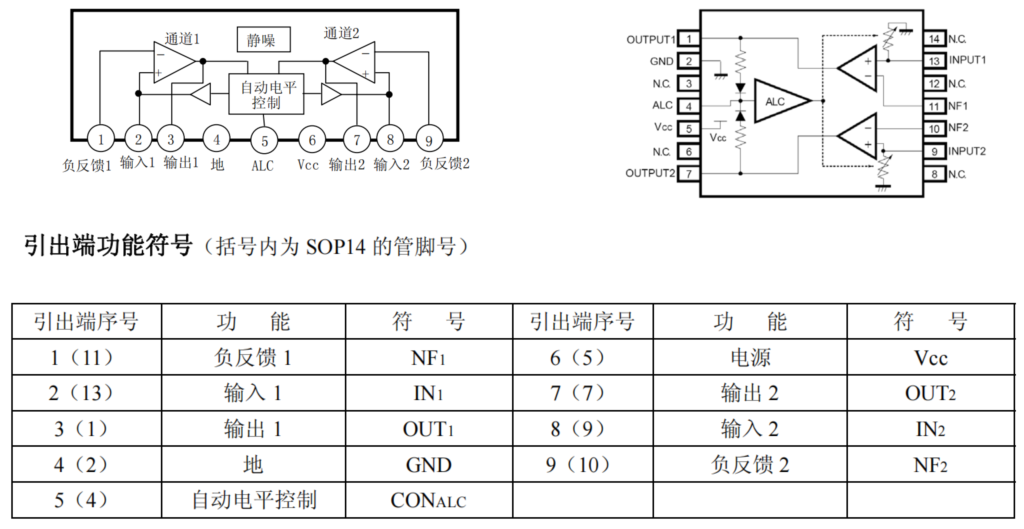

2、D3308引腳信息

五、參考設計

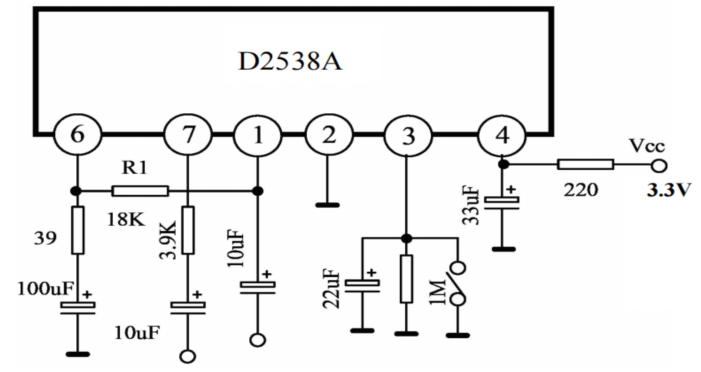

1、D2538A參考設計

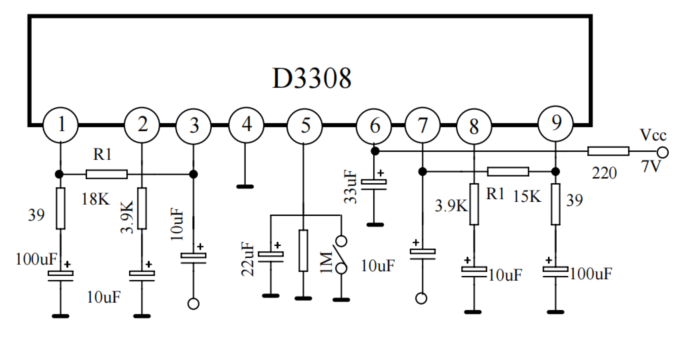

2、D3308參考設計
