故障現象

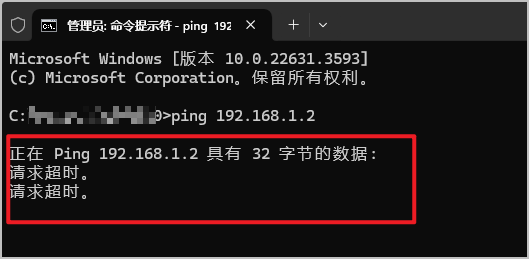

某運營商TECS OpenStack使用主機overlay SDN方案組網，運維人員在創建虛擬機測試虛擬機網絡狀態時發現問題：在其中一臺主機上創建兩臺同網段虛擬機，虛擬機之間二層地址無法Ping通，但是可以Ping通網關地址，如圖1所示。

故障分析

根據現場環境和組網情況，發現不通的虛擬機都在新擴容的計算節點上，產生該問題的可能原因如下：

虛擬機本身配置問題

交換機配置問題

線纜連接錯誤或者交叉

計算節點vtep.配置或者服務器網卡異常

SDNC側缺少配置或者配置錯誤

具體的排查過程如下：

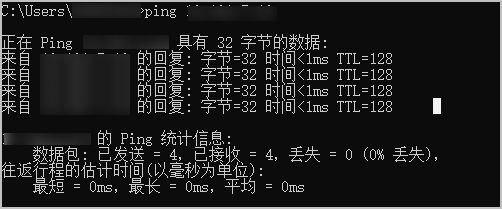

1.檢查規律性問題，排查和舊計算節點的網絡聯通性，如圖2所示。

compute1-6是舊HA, compute7-11是新擴容的HA。

computer1-6的虛擬機Ping不通computer7-11的虛擬機。

computer1-6的虛擬機和computer7-11的虛擬機都能Ping通VxLAN網關地址和VLAN外部地址。

把computer7-11的虛擬機遷移到computer1-6上, 就能互相Ping通。

因此，排除虛擬機本身配置問題。

2. 檢查交換機配置。

通過人為檢查交換機配置，無異常配置。

使用交叉交換機網口方式，檢查線纜連接正常。

結合異常排查，無交換機層配置問題，也無線纜連接錯誤或者交叉問題。

3.檢查計算節點vtep.配置或者服務器網卡。

通過dvs show-lacp和ovs-vsctl show命令，檢查計算節點vtep.配置或者服務器網卡，檢查結果正常。

4.檢查SDNC側配置。

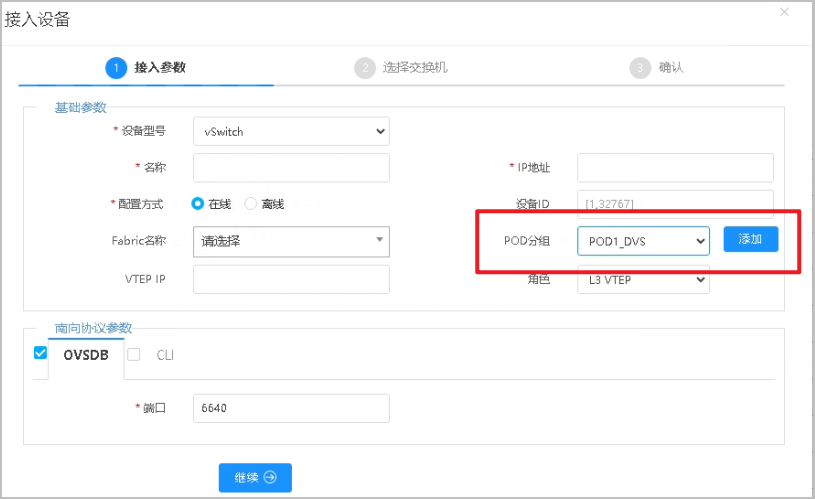

對比舊服務器的SDNC配置，新擴容服務器的接入設備缺少POD分組信息，如圖3所示。

故障處理

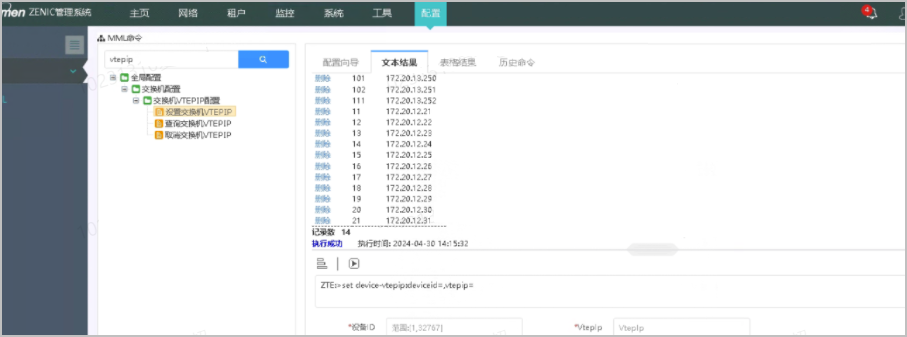

1. 刪除SDNC上該臺服務器的交換機vtepip配置，如圖4所示。

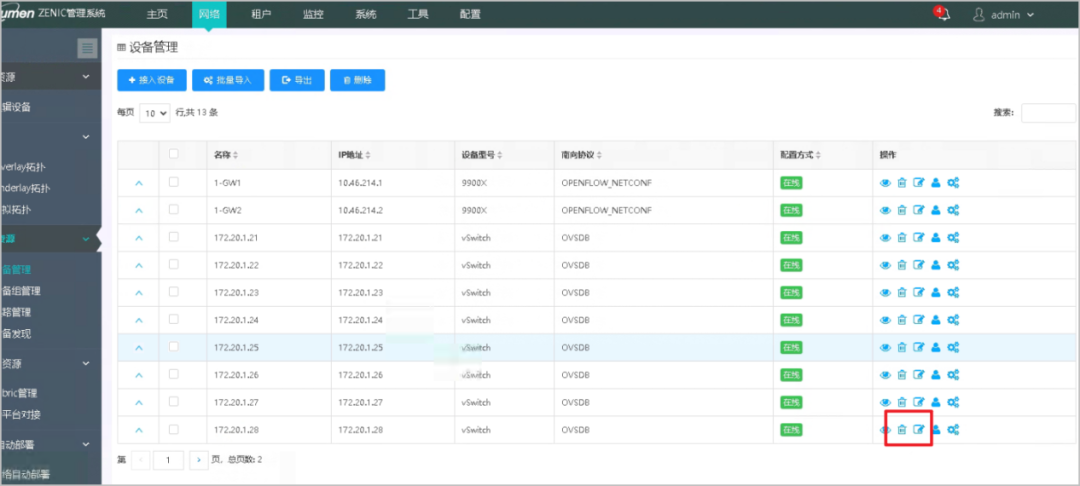

2.在設備管理中，刪除對應服務器，如圖5所示。

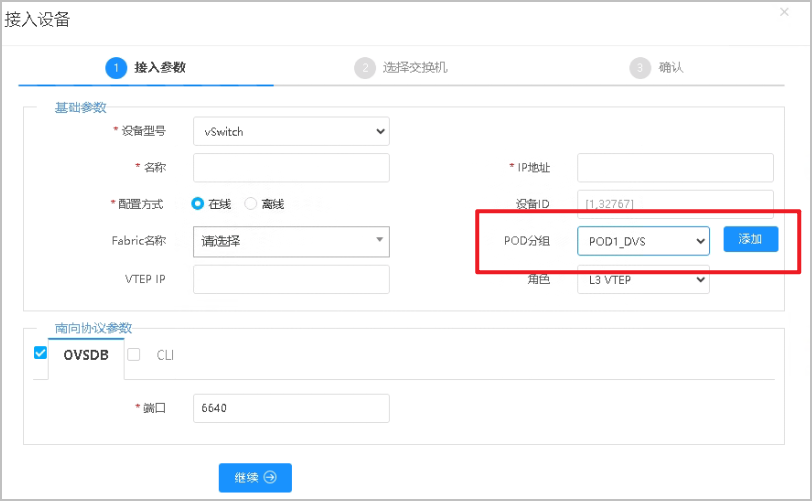

3.在接入設備頁面中添加該服務器，如圖6所示。
