DC-DC電源管理芯片MC34063A應用資料
一、概述：
MC34063A為一單片DC-DC變換集成電路，內含溫度補償?shù)膮⒖茧妷涸矗?.25V）、比較器、能有效限制電流及控制工作周期的振蕩器，驅動器及大電流輸出開關管等,外配少量元件，就能組成升壓、降壓及電壓反轉型DC-DC變換器。
二、MC34063A應用方案如下：
1、基本應用線路圖如下：

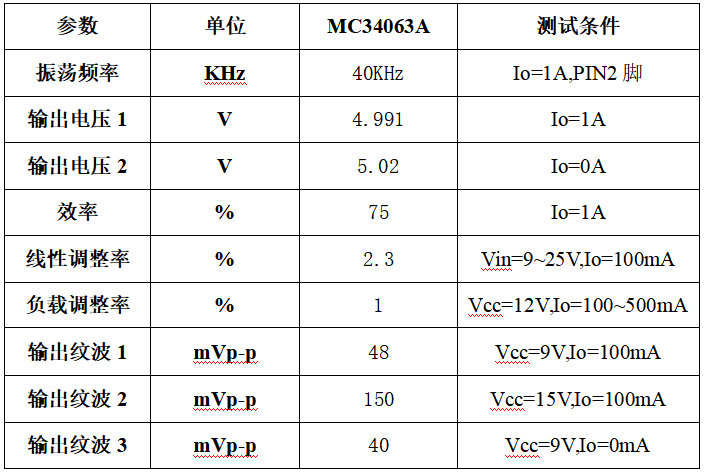

2、上述應用線路在DEMO板上測試參數如下：

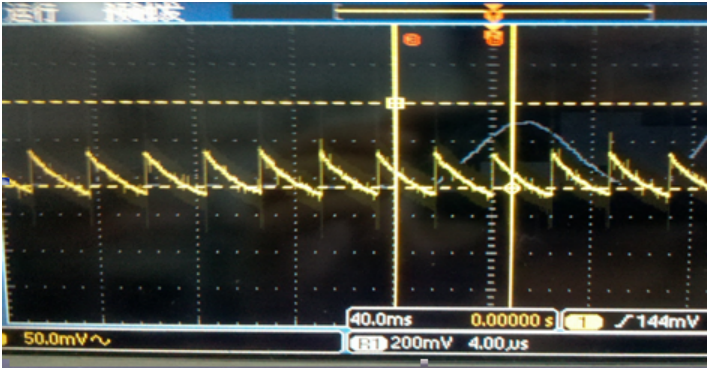

3、在DEMO板上，測試空載紋波，MC34063A輸出紋波正常，具體見下圖。
三、總結：上述應用方案看，我司MC34063A符合整機功能參數要求。
