LM61440 是一款高性能 DC-DC 同步降壓轉換器。借助集成的高壓側和低壓側 MOSFET，可在 3.0 V 至 36 V 的寬輸入范圍內提供高達 4 A 的輸出電流;可承受 42 V 電壓，簡化輸入浪涌保護設計。LM61440 實現從 dropout 進行軟恢復，從而消除輸出上的過沖。

LM61440 專為實現最低 EMI 而設計。該器件集成了可調節的 SW 節點上升時間、具有低開關節點振鈴的低 EMI VQFN-HR 封裝，以及易于使用的優化引腳排列。開關頻率可以在 200 kHz 和 2.2 MHz 之間設置或同步，以避免噪聲敏感頻段。此外，可以選擇頻率以提高低工作頻率下的效率，或在高工作頻率下選擇更小的解決方案尺寸。
*附件：lm61440.pdf

自動模式可在輕負載下運行時實現頻率折返，允許僅 7 μA（典型值）的空載電流消耗和高輕負載效率。PWM 和 PFM 模式之間的無縫轉換，以及極低的 MOSFET 導通電阻和外部偏置輸入，確保了整個負載范圍內的出色效率。

特性

• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 針對超低 EMI 要求進行了優化
  • Hotrod? 封裝和并行輸入路徑最大限度地減少了開關節點振鈴
  • 并行輸入路徑可較大限度地降低寄生電感
  • 可調 SW 節點上升時間
• 專為可靠和堅固的應用而設計
  • 支持 42V 瞬變
  • ±1% 總輸出調節精度
  • V外可在 1 V 至 95% V 范圍內調節在
  • 0.3V 壓差，3A 負載（典型值）
• 所有負載下的高效功率轉換
  • 13.5V 時空載電流為 7μA 在 、3.3 伏外
  • 1mA、13.5V 時 PFM 效率為 83% 在 、5 V外
  • 低 MOSFET 導通電阻
    • R DS_ON_HS = 41 mΩ（典型值）
    • R DS_ON_LS = 21 mΩ（典型值）
  • 用于提高效率的外部偏置選項
• 適用于可擴展的電源
  • 引腳兼容：
    • LM61440-Q1（36 V，4 A，可調 f 西 南部 )
    • LM61460（36 V，6 A，可調 f 西 南部 )

參數

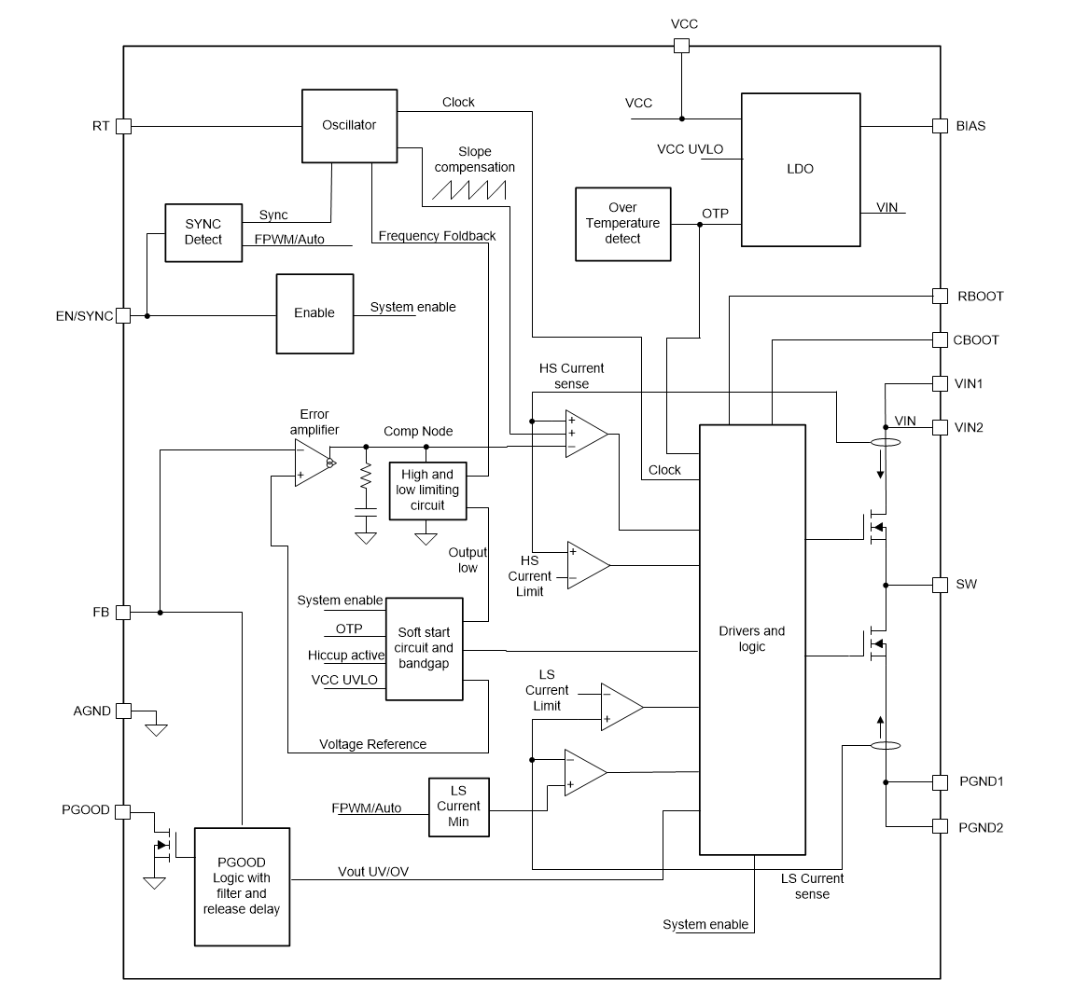

方框圖

1. 產品概述

• ?類型?：高性能DC-DC同步降壓轉換器
• ?輸入電壓范圍?：3V至36V，耐受42V瞬態電壓
• ?輸出電流?：最大4A
• ?應用?：USB Type-C、工業機器人CPU板、工業PC單板計算機、測試測量儀器等

2. 主要特性

• ?功能安全?：提供文檔支持功能安全系統設計
• ?低EMI設計?：Hotrod?封裝和并行輸入路徑減少開關節點振鈴，可調SW節點上升時間
• ?高效率?：PWM和PFM模式無縫切換，輕載時自動進入PFM模式，提高輕載效率
• ?寬輸出電壓范圍?：可調輸出電壓范圍從1V到VIN的95%
• ?高可靠性?：支持42V瞬態電壓，±1%總輸出調節精度
• ?熱關斷和過流保護?：內置熱關斷和過流保護機制，確保器件安全

3. 封裝與尺寸

• ?封裝類型?：VQFN-HR（14）封裝，4.00mm × 3.50mm體積

4. 功能框圖

• 包含輸入電壓(VIN1, VIN2)、使能/同步(EN/SYNC)、反饋(FB)、地(AGND, PGND1, PGND2)、輸出電壓(SW)、自舉(CBOOT)、內部LDO輸出(VCC)等關鍵引腳
• 內部結構包括控制邏輯、軟啟動電路、時鐘發生器、電流限制比較器、過壓/欠壓保護等

5. 關鍵功能描述

• ?低EMI設計?：通過優化封裝和并行輸入路徑減少EMI
• ?軟啟動與恢復?：具有軟啟動功能，避免啟動時的過沖電流，同時支持從掉電狀態恢復
• ?頻率同步與調整?：EN/SYNC引腳支持頻率同步，RT引腳用于調整開關頻率
• ?PGOOD輸出?：提供功率好輸出，指示輸出電壓是否在正常范圍內
• ?過熱與過流保護?：內置過熱關斷和過流保護機制，保護器件免受損壞

6. 應用與實現

• ?典型應用電路?：提供詳細的應用電路圖和設計步驟，包括輸入輸出電容選擇、電感選擇、自舉電容和電阻選擇等
• ?布局指南?：強調低寄生電感設計，輸入輸出電容和電感應靠近IC放置，以減少噪聲干擾

7. 性能指標

• ?電氣特性?：包括供電電流、關斷電流、使能閾值、輸出電壓精度、負載調整率、效率等
• ?熱特性?：提供熱關斷閾值和熱滯后信息
• ?系統特性?：包括效率、輸出電壓跌落、軟啟動時間等關鍵系統性能指標

8. 支持資源

• ?相關文檔?：包括數據手冊、應用報告、評估板用戶指南等
• ?技術支持?：TI E2E?支持論壇提供設計幫助
• ?訂購信息?：提供不同封裝和選項的可訂購部件號

此總結涵蓋了LM61440的主要特性和應用信息，適用于需要高性能、低EMI、高效率電源管理的應用場景。
