TPS56339 是一款 4.5V 至 24V 輸入電壓范圍的 3A 同步降壓轉換器。該器件包括兩個集成開關 MOSFET、內部環路補償和 5ms 內部軟啟動，以減少元件數量。通過采用 SOT-23 （6） 封裝，該器件實現了高功率密度，并在 PCB 上提供了較小的占用空間。

TPS56339采用高級仿真電流模式 （AECM） 控制，可以在固定頻率下獲得快速瞬態響應。內部自適應環路調整消除了在寬電壓輸出范圍內進行外部補償?shù)男枰?br />*附件：tps56339.pdf

高側的逐周期電流限制可在電流過載情況下保護器件，并通過低側拉電流限制來增強，以防止電流失控。在欠壓和熱關斷保護下將觸發打嗝保護。

特性

• 輸入電壓范圍：4.5 V 至 24 V
• 輸出電壓范圍：0.8 V 至 16 V
• 3A 最大連續輸出電流
• 固定 500kHz 開關頻率
• 支持高達 97% 的占空比
• 集成 70mΩ 和 35mΩ MOSFET
• 典型 3μA 關斷電流
• 典型 98μA 靜態電流
• 內部 5ms 軟啟動
• 內部回路補償，易于使用
• 高側和低側 MOSFET 的逐周期電流限制
• 非閉鎖 UVP、UVLO 和 TSD 保護
• SOT-23 （6） 封裝

參數

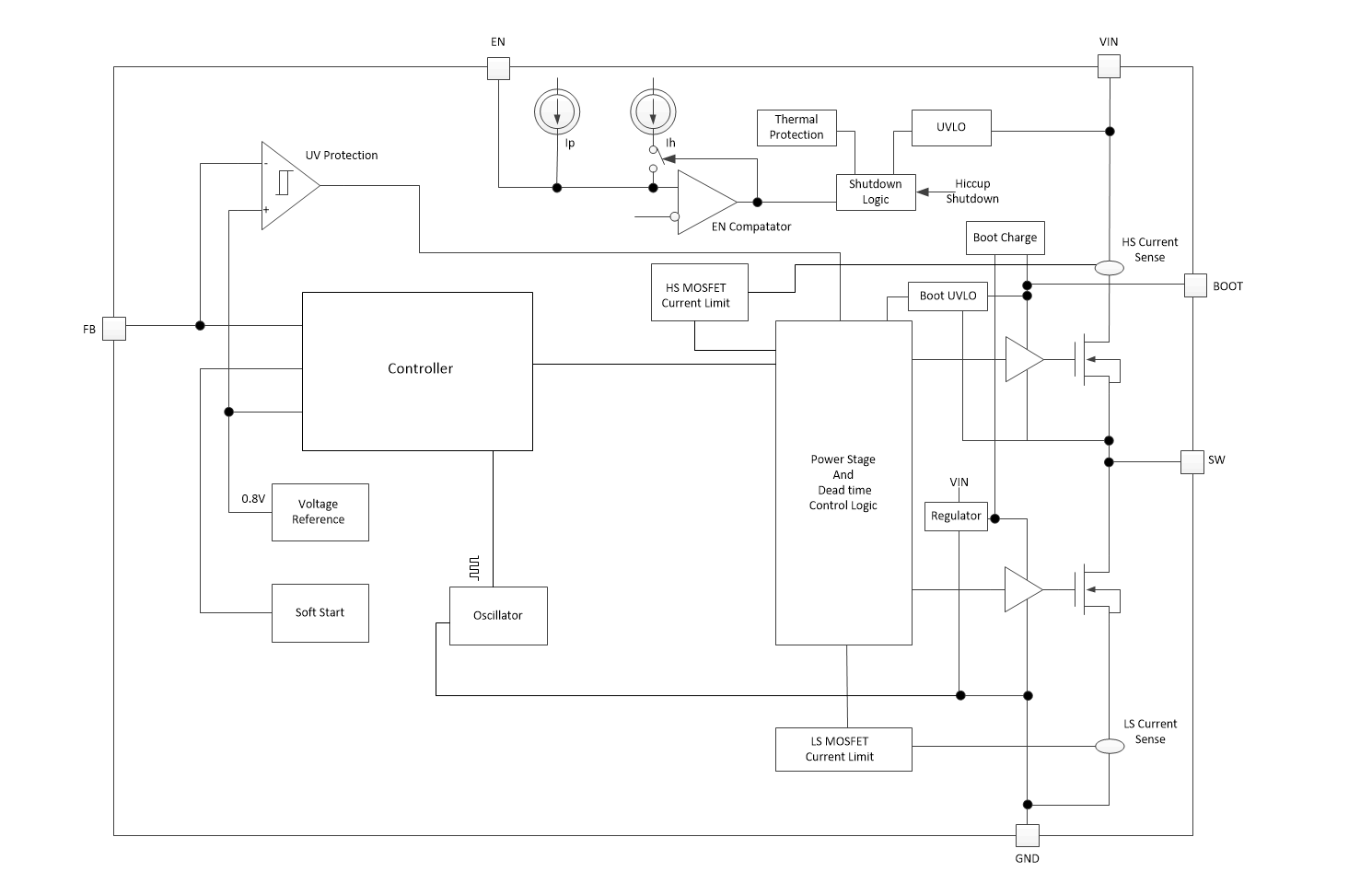

方框圖

1. 產品概述

TPS56339是一款4.5V至24V輸入電壓范圍、3A輸出電流的同步降壓DC/DC轉換器，采用SOT-23(6)封裝。該轉換器集成了兩個MOSFET、內部環路補償和5ms內部軟啟動功能，適用于需要高功率密度和小型PCB占用的應用。

2. 主要特性

• ?寬輸入電壓范圍?：4.5V至24V。
• ?高輸出電流?：最大連續輸出電流為3A。
• ?固定開關頻率?：500kHz，簡化濾波設計。
• ?高效率?：支持高達97%的占空比，提高轉換效率。
• ?集成MOSFET?：集成70mΩ和35mΩ的MOSFET，減少外部組件數量。
• ?保護功能?：包括過流保護、欠壓保護（UVP）、欠壓鎖定（UVLO）和熱關斷（TSD）保護。

3. 應用場景

• ?分布式電源總線供電?：如12V和19V系統。
• ?工業應用?：視頻監控、安全系統、家用電器。
• ?消費電子?：數字電視、LCD顯示器、無線和智能音箱。

4. 功能描述

• ?AECM控制?：采用高級模擬電流模式控制，提供快速瞬態響應和固定頻率操作。
• ?軟啟動?：5ms內部軟啟動功能，減少啟動時的電流沖擊。
• ?電壓參考?：內部產生精確的±2.5%電壓參考。
• ?過流保護?：高側和低側MOSFET均具備周期過流限制功能。
• ?熱關斷?：結溫超過160°C時自動關斷，防止過熱損壞。

5. 設計指南

• ?輸出電壓設置?：使用反饋電阻分壓器設置輸出電壓。
• ?電感選擇?：根據負載電流和期望的紋波電流選擇合適的電感值。
• ?電容選擇?：選擇適當?shù)妮斎牒洼敵鲭娙菀詼p小紋波電壓和提供穩定的電源。
• ?布局與布線?：提供布局和布線指南，以優化熱性能和減少電磁干擾。

6. 文檔與支持

• ?數據手冊?：包含詳細的電氣特性、功能描述、應用信息和設計指南。
• ?WEBENCH? Power Designer?：支持使用TI的在線工具進行自定義設計和優化。
• ?技術支持?：通過TI E2E?在線社區獲取技術支持和社區資源。

7. 封裝與訂單信息

• ?封裝類型?：SOT-23(6)封裝，包含6個引腳。
• ?訂單信息?：提供多種封裝選項和詳細的訂單信息，方便用戶根據需求進行選擇。
