Analog Devices Inc. MAX77837評估套件 是一款完全組裝且經過測試的印刷電路板 (PCB)，用于演示采用WLP封裝的MAX77837 nanoPower降壓-升壓轉換器。該套件的輸入電壓范圍為1.8V至5.5V，開關限流值為1.05A。套件配備測試點和跳線，可測試轉換器的大部分功能。此外，關鍵節點（OUT-1、LX1和LX2）上有探測孔，可用于進行精確測量。

數據手冊：*附件：Analog Devices ，Maxim Integrated MAX77837評估套件數據手冊.pdf

ADI MAX77837 IC提供兩個獨特的硬件控制引腳SEL1和SEL2。連接 SEL1 (RSEL1) 的電阻器選擇1.8V和5.2V之間的兩個預定義輸出電壓組合（OUT1和OUT2）。連接 SEL2 (RSEL2) 的電阻器允許使用不同的開關限流值配置，從而優化外部元件尺寸，啟用或禁用DVS功能，選擇中斷或閂鎖模式以及IC啟動電壓。

特性

• 輸入電壓范圍：1.8V至5.5V
• 可訪問INS和OUTS的測試點
• 使用RSEL1可調節輸出電壓（OUT1和OUT2）
• 開關限流值、DVS功能和中斷或閂鎖模式操作
• 用于高精度測量的檢測插座

應用

• 智能樓宇
• 醫療保健

必要設備

• 可調節直流電源
• 4x數字萬用表
• 電子負載

簡化電路圖

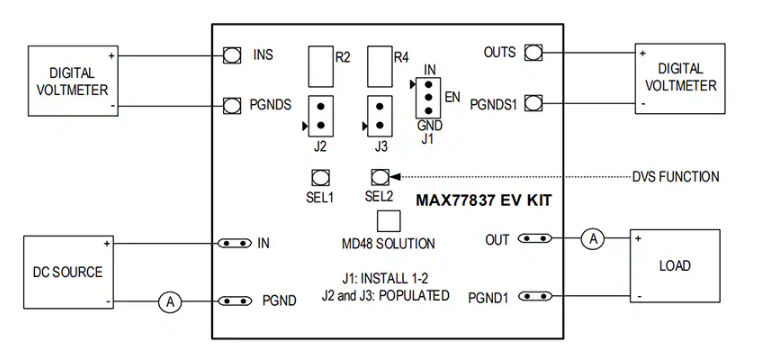

典型的工作臺設置
