LM5164 同步降壓轉換器可在較寬的輸入電壓范圍內進行調節，從而最大限度地減少對外部浪涌抑制元件的需求。50ns 的最小可控導通時間有助于實現較大的降壓轉換比，從而實現從 48V 標稱輸入到低壓軌的直接降壓，從而降低了系統復雜性和解決方案成本。LM5164 可在低至 6V 的輸入電壓驟降期間運行，并在需要時以接近 100% 的占空比運行，使該器件成為寬輸入電源范圍工業和高電池單元數電池組應用的絕佳選擇。
*附件：lm5164.pdf

LM5164 具有集成的高側和低側功率 MOSFET，可提供高達 1A 的輸出電流。恒定導通時間 （COT） 控制架構提供幾乎恒定的開關頻率，并具有出色的負載和線路瞬態響應。LM5164 的其他特性包括：可實現高輕負載效率的超低 IQ 和二極管仿真模式作、創新的峰值和谷值過流保護、集成 VCC 偏置電源和自舉二極管、精密使能和輸入 UVLO 以及具有自動恢復功能的熱關斷保護。漏極開路 PGOOD 指示器提供排序、故障報告和輸出電壓監控。LM5164 采用耐熱增強型 8 引腳 SO PowerPAD? 封裝。1.27mm 引腳間距為高壓應用提供了足夠的間距。

LM5164 采用耐熱增強型 8 引腳 SO PowerPAD? 封裝。該器件的 1.27mm 引腳間距為高電壓應用提供了足夠的間距。

特性

• 專為可靠和堅固的應用而設計
  • 6V 至 100V 的寬輸入電壓范圍
  • 結溫范圍：–40°C 至 +150°C
  • 固定 3ms 內部軟啟動定時器
  • 峰值和谷值限流保護
  • 輸入 UVLO 和熱關斷保護
• 針對超低 EMI 要求進行了優化
  • 符合 CISPR 25 5 類標準
• 適用于可擴展的工業電源和電池組
  • 50ns 的低最小導通和關斷時間
  • 可調開關頻率高達 1MHz
  • 二極管仿真可實現高輕負載效率
  • 10.5μA 空載輸入靜態電流
  • 3μA 關斷靜態電流
• 集成可減小設計尺寸和成本
  • COT 模式控制架構
  • 集成 0.725Ω NFET 降壓開關
  • 集成 0.34Ω NFET 同步整流器，無需外部肖特基二極管
  • 1.2V 內部電壓基準
  • 無環路補償元件
  • 內部 VCC 偏置穩壓器和引導二極管
  • 開漏電源良好指示器
  • 帶 PowerPAD? 的 8 引腳 SOIC 封裝

參數

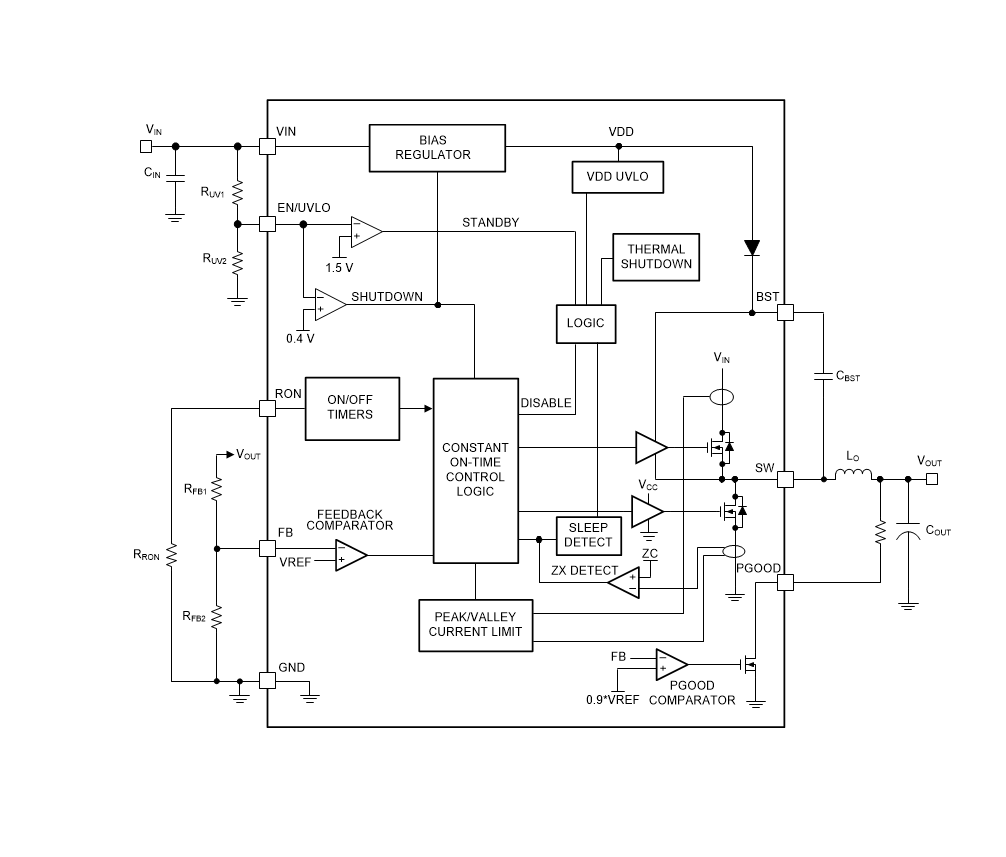

方框圖

1. 主要特點

• ?寬輸入電壓范圍?：6V至100V
• ?高溫操作?：結溫范圍-40°C至+150°C
• ?高效率?：具有二極管仿真模式，實現高輕載效率
• ?低靜態電流?：無負載輸入靜態電流10.5μA，關機靜態電流3μA
• ?保護功能?：包括峰值和谷值電流限制保護、輸入欠壓鎖定（UVLO）和熱關斷保護
• ?小尺寸封裝?：8引腳SOIC PowerPAD?封裝，適合高壓應用
• ?高靈活性?：可調開關頻率高達1MHz，固定3ms內部軟啟動定時器

2. 應用領域

• 工業電池包（≥10S）
• 電動車/滑板車/輕型電動車（LEV）電池包
• 電機驅動器、無人機、通信設備

3. 功能描述

• ?COT控制架構?：提供近似恒定的開關頻率和出色的負載及線路瞬態響應
• ?集成MOSFET?：集成高側和低側功率MOSFET，無需外部肖特基二極管
• ?內部電壓參考和偏置調節器?：提供穩定的內部電壓和偏置電流
• ?開漏電源良好指示器?：用于電源軌排序、故障報告和輸出電壓監控

4. 電氣特性

• ?輸入電壓范圍?：6V至100V
• ?輸出電壓?：可編程
• ?最大輸出電流?：1A
• ?開關頻率?：可調，最高1MHz
• ?軟啟動時間?：3ms（內部設定）
• ?熱關斷閾值?：約175°C

5. 典型應用電路

• 提供了12V輸出、1A負載的典型應用電路圖，包括輸入和輸出電容器、電感器、反饋電阻和自舉電容器的選擇指南。

6. 設計考慮

• ?紋波注入?：提供了三種紋波注入方法，以確保COT控制器的穩定性。
• ?布局指南?：強調了關鍵元件（如輸入和輸出電容器、電感器）的布局和接地策略，以最小化噪聲和電磁干擾（EMI）。

7. 封裝與訂購信息

• 提供SO PowerPAD（DDA）8引腳封裝選項。
• 有多種訂購選項，包括不同的包裝類型和數量。

8. 文檔與支持

• 提供了包括數據手冊、應用指南、仿真模型在內的詳細文檔支持。
• 可通過TI的WEBENCH? Power Designer工具進行定制設計。

9. 注意事項

• 在使用前請仔細閱讀數據手冊，確保正確理解和應用所有特性和限制。
• 考慮到可能的EMI問題，布局時應遵循推薦的布局指南。
• 對于高壓應用，請確保采取適當的安全措施。
