Analog Devices Inc. ADGS2414D高密度開關是八個獨立的單刀單擲（SPST）開關，采用4mmx5mm、30引腳LGA封裝。這些開關可在印刷電路板空間受限或現有系統外形尺寸限制擴展的系統中實現更高的通道密度。ADGS2414D高密度開關的連續電流高達768mA，典型導通電阻為0.56?。這些開關包括集成的無源元件和具有錯誤檢測功能的SPI接口。ADGS2414D開關的最大雙電源電壓為 ±16.5V，最大單電源電壓為20V。典型應用包括自動測試設備、儀器儀表、數據采集、繼電器替代品、航空電子、通信系統、音頻和視頻開關。

數據手冊：*附件：Analog Devices Inc. ADGS2414D高密度開關數據手冊.pdf

特性

• 導通電阻：0.56?（典型值）
• 高連續電流：高達768mA
• 在整個信號范圍內具有0.004Ω的平坦RON
• 總諧波失真（THD）：-122dB（1kHz時）
• 通過引腳傳輸數字信號和電源
• 集成了無源元件
• 具有錯誤檢測功能的SPI接口
• 保證先斷后合開關，允許開關的外部接線提供多路復用器配置
• 額定電壓：±15V和12V
• 1.8V邏輯兼容性，2.7V≤V L ≤3.3V（不包括對1.8V器件的SPI回讀）
• 4mmx5mm 30引腳LGA封裝

應用

• 自動測試設備
• 儀器儀表
• 數據采集
• 繼電器替代品
• 航空電子設備
• 音視和視頻開關
• 通信系統

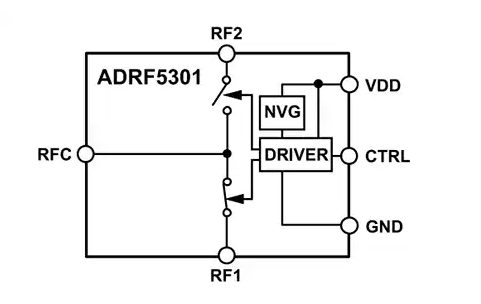

方框圖

尺寸圖
