TPS624xx-Q1 系列器件是同步雙通道降壓直流/直流轉換器，適用于高級駕駛員輔助系統 （ADAS） 等汽車應用。它們提供兩個獨立的輸出電壓軌，由標準 3.3V 或 5V 電壓軌供電，具有固定輸出電壓，專為 ADAS 攝像頭模塊中的 CMOS 成像器或串行器-解串器供電而優化。

EasyScale? 串行接口允許在作期間修改輸出電壓。固定輸出電壓版本 TPS624xx-Q1 支持用于低功耗處理器的單引腳控制簡單動態電壓調節。
*附件：tps62422-q1.pdf

TPS624xx-Q1 系列器件在 2.25MHz 固定開關頻率下運行，并在輕負載電流下進入省電模式運行，以在整個負載電流范圍內保持高效率。對于低噪聲應用，可以通過將 MODE/DATA 引腳拉高來強制器件進入固定頻率 PWM 模式。關斷模式將電流消耗降低至 1.2μA（典型值）。這些器件允許使用小型電感器和電容器來實現小尺寸解決方案。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：–40°C 至 125°C 工作結溫范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 高效率 — 高達 95%
• V在范圍為 2.5 V 至 6 V
• 2.25MHz 固定頻率作
• 輸出電流 TPS62406-Q1 1000 mA/400 mA
• 輸出電流 TPS62407-Q1 400 mA/600 mA
• 輸出電流 TPS62422-Q1 1000 mA/600 mA
• 輸出電流 TPS62423-Q1 800 mA/800 mA
• 輸出電流 TPS62424-Q1 800 mA/800 mA
• 固定輸出電壓
• EasyScale? 可選單引腳串行接口
• 輕負載電流下的省電模式
• 180° 異相作
• PWM 模式下的輸出電壓精度 ±1%
• 兩個轉換器的典型靜態電流為 32μA
• 100% 占空比，實現最低壓差

參數

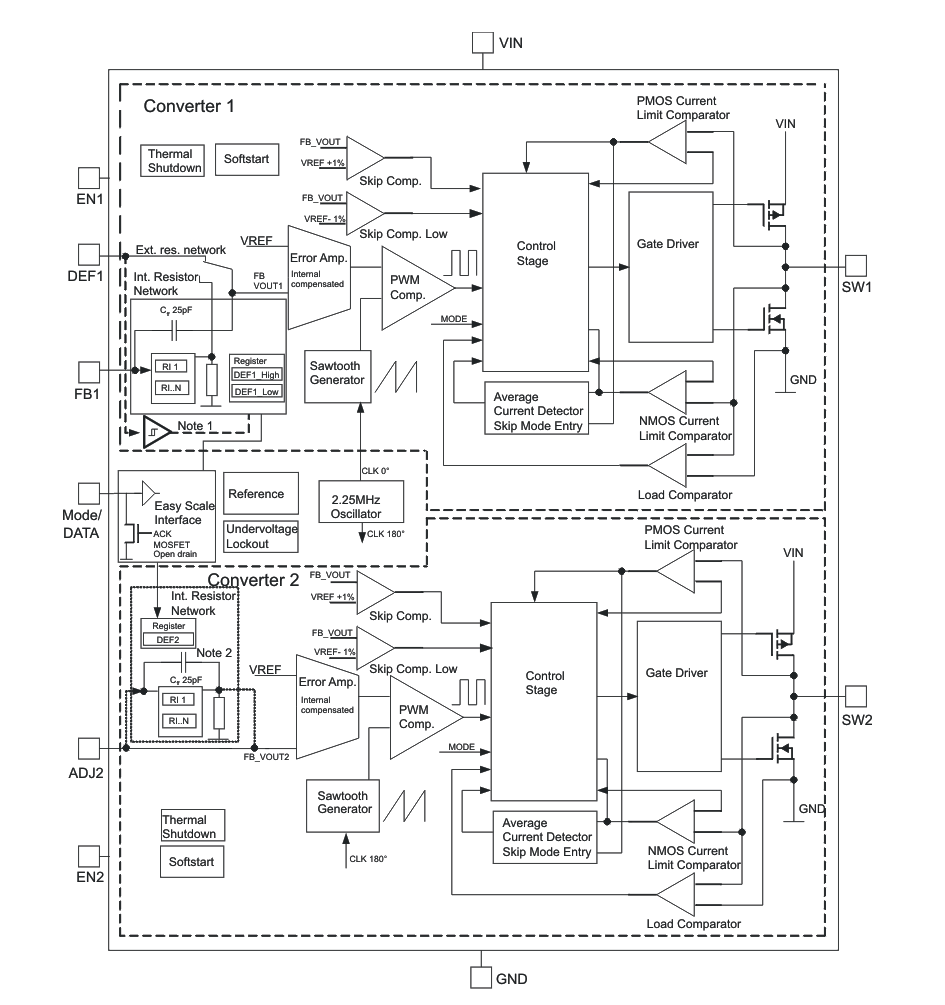

方框圖

1. 主要特點

• ?汽車級認證?：AEC-Q100認證，適用于汽車應用，支持-40°C至125°C的工作結溫范圍。
• ?雙路輸出?：提供兩個獨立的輸出電壓軌，適用于需要多路供電的應用場景。
• ?高效能?：最高效率可達95%，支持2.5V至6V的輸入電壓范圍。
• ?固定頻率操作?：以2.25MHz的固定頻率工作，簡化了濾波設計。
• ?動態電壓調整?：通過EasyScale?一引腳串行接口，可在運行時調整輸出電壓。
• ?輕載模式?：支持輕載模式下的電源節省功能，以提高效率。

2. 應用領域

• 汽車點煙器電源調節器
• ADAS攝像頭模塊
• 后視鏡替換（CMS）
• 信息娛樂和儀表板系統

3. 功能描述

• ?雙路同步降壓?：集成兩個同步降壓DC-DC轉換器，提供獨立的輸出電壓控制。
• ?180°相位差操作?：兩個轉換器以180°的相位差工作，減小輸入電流的紋波。
• ?電源良好標志?：具有電源良好標志輸出，用于指示輸出電壓的穩定性。
• ?短路保護?：兩個輸出均具備短路保護功能，防止輸出電流過大。
• ?熱關斷?：內置熱關斷功能，防止因過熱而損壞設備。

4. 封裝與引腳

• ?封裝類型?：采用10引腳VSON封裝，體積小，適合高密度PCB布局。
• ?關鍵引腳?：包括輸入電壓（VIN）、使能引腳（EN1、EN2）、模式/數據引腳（MODE/DATA）、反饋引腳（FB1、FB2）等。

5. 設計指南

• ?輸出電壓設置?：通過選擇DEF_1引腳的高低電平，或利用EasyScale接口調整輸出電壓。
• ?電感與電容選擇?：根據輸出電流和期望的紋波電壓選擇合適的電感和電容值。
• ?布局與接地?：遵循數據手冊中的布局指南，確保輸入和輸出電容靠近相應的引腳，以減小寄生電感。同時，提供低阻抗的接地路徑，以減小噪聲干擾。

6. 性能指標

• ?高效率?：在寬負載范圍內保持高效率，有助于降低系統功耗。
• ?低紋波與噪聲?：采用先進的控制算法和布局優化，降低輸出電壓的紋波和噪聲。
• ?快速瞬態響應?：支持快速的負載瞬態響應，確保系統穩定性。

7. 文檔與支持

• 提供詳細的數據手冊，涵蓋電氣特性、時序要求、應用曲線等關鍵信息。
• 支持使用TI的WEBENCH? Power Designer工具進行定制設計。
• 提供豐富的社區資源和支持論壇，方便用戶獲取幫助和分享經驗。

8. 注意事項

• 在設計前應仔細閱讀數據手冊，確保正確理解和應用所有特性和限制。
• 在選擇元件和進行PCB布局時，需考慮熱管理、電磁兼容性和寄生參數等因素的影響。
• 在使用EasyScale接口進行動態電壓調整時，需確保通信協議的正確性和可靠性。
