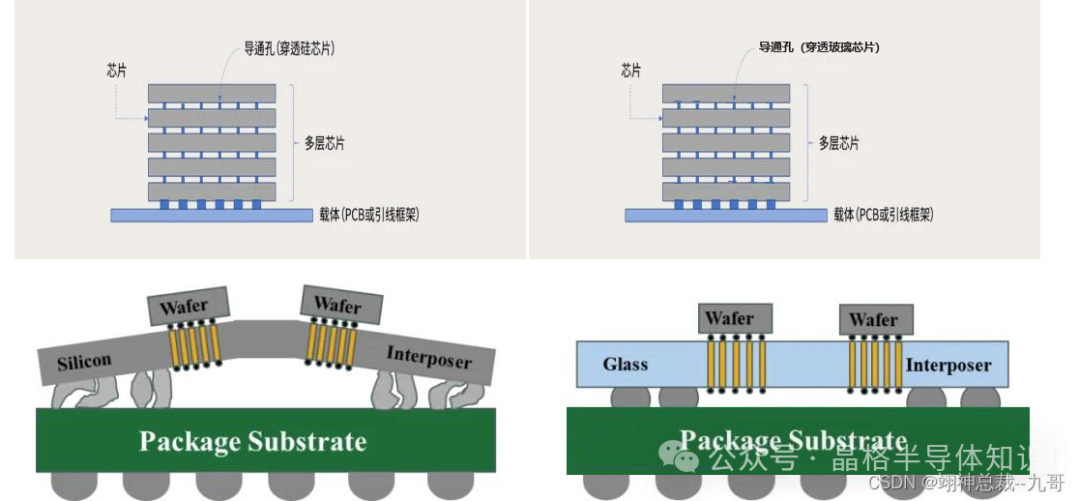

TGV（Through Glass Via）和TSV（Through Silicon Via）是兩種用于實現不同層面之間電氣連接的技術。

TGV技術通過在玻璃基板上制作垂直貫通的微小通孔，并在通孔中填充導電材料，實現電氣連接。TGV以高品質硼硅玻璃、石英玻璃為基材，通過一系列工藝步驟如種子層濺射、電鍍填充、化學機械平坦化等實現3D互聯。這種技術具有優良的高頻電學特性，機械穩定性強，且制作成本相對較低。TGV在光通信、射頻、微波、微機電系統、微流體器件和三維集成領域有廣泛的應用前景。

TSV技術則是在硅晶圓上制作垂直貫通的微小通孔，并在通孔中填充導電材料，實現芯片內部不同層面之間的電氣連接。這種技術能夠顯著提高芯片內部的互連密度，降低信號傳輸延遲，提高系統的整體性能。TSV技術廣泛應用于存儲器、處理器、圖像傳感器等高性能芯片中，如用于堆疊式DRAM的制作，實現更高的存儲容量和更快的數據傳輸速度。

TGV的主要工藝步驟包括：

1. 基板準備：選擇合適的玻璃基板，基板需要具備良好的尺寸穩定性、熱膨脹系數匹配性和電學性能。

2. 孔洞制作：通過激光加工、化學腐蝕或機械加工等方法，在玻璃基板上制作微小孔洞，用于連接芯片和外部電路。

3. 金屬填充：在孔洞中填充金屬材料，通常使用銅、銀或金等導電性能良好的材料。

4. 磨平與拋光：通過研磨和拋光等工藝，將填充金屬與基板表面磨平，確保信號傳輸?shù)目煽啃院头庋b的平整度。

5. 電鍍：在填充金屬的表面進行電鍍，增加導電性能和保護層。

6. 后處理：進行封裝后的檢測和測試，確保TGV封裝的質量和可靠性，并進行封裝外觀的檢查和包裝工藝的處理。

晶格半導體-提供高純度單晶硅、多晶硅材料，并可定制加工各種類型硅部件、硅筒、硅電極、硅環、硅錠、硅管、硅毛坯材料。17826693981

而TSV的主要工藝步驟則包括：

1. 硅基底準備：通常以覆蓋有二氧化硅(SiO?)層的硅基底開始，這層SiO?可以通過熱氧化或等離子體增強化學氣相沉積(PECVD)方法形成。

2. 光刻：在SiO?層上涂布光刻膠，然后通過曝光和顯影步驟進行圖案化，以定義硅蝕刻的區域。

3. 硅蝕刻：使用光刻圖案作為掩模，在硅基底中蝕刻出通孔。

4. 去除光刻膠：蝕刻完成后，去除光刻膠，為接下來的層沉積步驟做準備。

5. 沉積絕緣層和阻擋層：在孔壁上沉積一層二氧化硅作為絕緣層，防止電子竄擾；然后沉積一層導電的阻擋層，以便后續的銅鍍層能更好地附著，并防止電子遷移。

6. 銅電鍍：在絕緣層和阻擋層上進行銅鍍層，填充TSV孔洞。

7. 退火：電鍍完成后，進行退火工序，釋放應力。

玻璃，尤其是用于電路板的玻璃基材，因其高硬度、高溫穩定性、低熱膨脹系數和優異的絕緣性能而表現出色。這些特性使得玻璃基材電路板能夠在高溫環境下穩定工作，并具備較好的機械強度和穩定性。在信號完整性方面，玻璃基材的低介電常數和低損耗角正切意味著信號在電路板上傳輸時損耗較小，從而提供了更好的信號完整性和較低的信號衰減。

硅，作為半導體材料，在微電子行業中占據核心地位。硅基芯片和器件的制造對于現代電子設備至關重要。在信號完整性方面，硅材料的高純度、穩定性和可控性是關鍵因素。通過精確的工藝控制和設計，硅基芯片能夠?qū)崿F(xiàn)高速、低噪聲和低失真的信號傳輸，確保信號的完整性和準確性。

TSV和TGV 工藝成本

TSV（Through Silicon Via，硅通孔）和TGV（一種玻璃基巨量互通技術）是兩種不同的封裝技術，它們各自具有獨特的成本結構和特點。

TSV技術的成本結構中，通孔蝕刻占比最高，達到44%，其次是通孔填充和減薄，分別為25%和24%。TSV為HBM核心工藝，成本占比接近30%，在HBM的3D封裝中成本占比最高。此外，TSV形成和顯露的成本占比也相對較高，超過了前/后道工藝的成本占比。

相較之下，TGV技術是對TSV的升級，其制作成本相較于硅基轉接板只有1/8。這主要得益于TGV技術無需制作絕緣層，降低了工藝復雜度和加工成本。此外，玻璃材料的優良電學、熱學和力學性能也使其在應用中具有顯著優勢。TGV技術作為應用于晶圓級封裝領域的新興縱向互連技術，有望實現芯片之間距離最短、間距最小的互聯。
