TPS6224x-Q1 器件是高效同步直流/直流降壓轉換器，可提供固定輸出電壓和高達 300mA 的輸出電流。它們為電池供電/始終開啟的汽車應用提供低功耗，如遠程無鑰匙進入 （RKE） 或被動進入無源啟動 （PEPS） 遙控鑰匙和基站。這些器件的輸入電壓范圍為 2V 至 6V，支持由鋰錳二電池、鋰離子電池、兩節 （2S） 和三節 （3S） 堿性、3.3V 和 5V 輸入電壓軌供電的應用。TPS6224x-Q1 在高負載電流下以 2.25MHz 的固定開關頻率運行，并在輕負載電流下進入省電模式運行，以在整個負載電流范圍內保持高效率和低功耗。省電模式針對低輸出電壓紋波進行了優化。在關斷模式下，電流消耗降至 1 μA 以下。TPS6224x-Q1 允許使用小型電感器和電容器來實現小尺寸解決方案，并采用 5 引腳 TSOT23 封裝。
*附件：tps62244-q1.pdf

特性

• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 工作結點溫度范圍
• 輸出電流高達 300 mA
• V在范圍：2 V 至 6 V
• PWM 模式下 2.25MHz 固定頻率運行
• 輕負載電流下的省電模式
• PWM 模式下的輸出電壓精度 ±1.5%
• 固定輸出電壓
  • 1.80V TPS62243-Q1
  • 1.25V TPS62244-Q1
• 15μA 典型靜態電流
• 100% 占空比，實現最低壓差
• 采用 TSOT 23 （5） 2.90mm × 1.60mm 封裝

參數

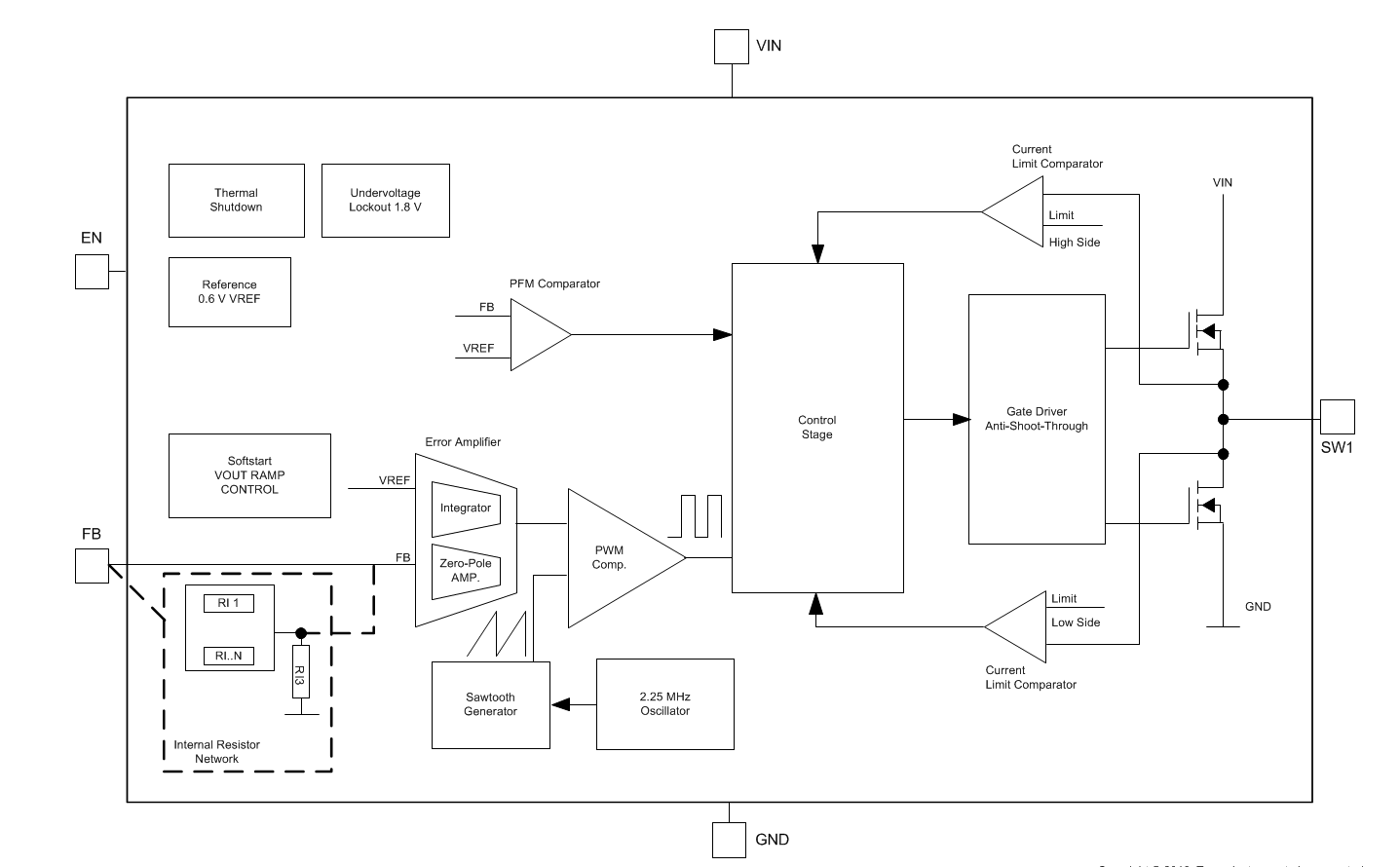

方框圖

1. 產品概述

TPS62244-Q1是一款專為汽車應用設計的2.25MHz、300mA同步降壓DC/DC轉換器。它提供固定的1.25V輸出電壓，并具有高效率和低功率消耗的特點，非常適合電池供電的汽車電子設備，如遙控鑰匙（RKE）和無鑰匙進入系統（PEPS）等。

2. 主要特性

• ?AEC-Q100認證?：滿足汽車電子元件的高可靠性要求。
• ?輸入電壓范圍?：2V至6V，支持多種電池類型。
• ?固定輸出電壓?：1.25V。
• ?固定頻率操作?：2.25MHz，支持小型電感和電容的使用。
• ?輕載省電模式?：自動進入PFM模式，維持高效率。
• ?輸出電壓精度?：±1.5%。
• ?低靜態電流?：典型值為15μA。
• ?100%占空比?：實現最低壓差操作，延長電池使用壽命。
• ?封裝?：采用5引腳TSOT23封裝，尺寸緊湊。

3. 應用領域

• 遙控鑰匙（RKE）
• 無鑰匙進入系統（PEPS）
• 高級駕駛輔助系統（ADAS），如前置攝像頭、全景視圖和泊車輔助系統

4. 功能特點

• ? 欠壓鎖定（UVLO） ?：防止低輸入電壓下的錯誤操作，保護電池免過度放電。
• ? 使能引腳（EN） ?：通過控制EN引腳的高低電平來開啟或關閉轉換器，支持電源排序功能。
• ?熱關斷保護?：當結溫超過設定閾值時，自動關閉輸出，防止器件過熱損壞。
• ?軟啟動功能?：限制啟動時的浪涌電流，防止輸入電壓突降。
• ?省電模式?：輕載時自動進入PFM模式，降低靜態電流，提高整體效率。
• ?短路保護?：內置短路保護機制，防止輸出短路導致的損壞。

5. 典型應用電路

文檔提供了詳細的典型應用電路圖，包括輸入電容、輸出電容、電感以及反饋電阻的選擇指南。同時，還強調了布局對性能的重要性，并給出了布局建議。

6. 設計資源與工具

• ?WEBENCH? Power Designer?：提供定制化設計工具，幫助用戶快速完成電源設計。
• ?TI E2E?社區資源?：提供豐富的設計支持和社區資源，方便用戶獲取幫助和分享經驗。

7. 封裝與訂購信息

• ?封裝類型?：TSOT23（5引腳）
• ?訂購信息?：文檔提供了詳細的封裝尺寸、引腳配置以及訂購代碼，方便用戶進行采購。

TPS62244-Q1以其高效率、低功耗和緊湊的封裝設計，成為汽車電子設備中理想的電源管理解決方案。
