圖形用戶界面（GUI）如今幾乎無處不在——從智能手機、電視，到汽車中控系統。過去十年中，GUI的復雜度持續提升，從簡單背景與基本圖標，發展為充滿3D元素和微交互的美觀界面，成為設備差異化的重要因素。例如，手機傾斜時的視覺變化，或點擊按鈕時的動畫反饋，都是GPU處理的成果。

如果你希望為用戶提供豐富且響應迅速的圖形界面，就必須為系統選配合適的GPU。本文將幫助你了解系統所需的GPU性能水平。

第一步：計算所需的填充率（Fillrate）

1.你的屏幕分辨率是多少？

判斷GPU性能需求的第一步，是了解目標屏幕的像素總數。分辨率越高，像素?cái)?shù)量越多，對GPU的像素處理能力要求也越高。差異非常顯著——一塊8K屏幕的像素?cái)?shù)量是標準高清（HD）屏幕的40多倍。

以下是幾種典型設備的情況：

數字電視現在主要是4K分辨率

智能手機分辨率高且密度大，像素?cái)?shù)量通常不低于Full HD

智能手表屏幕較小，像素?cái)?shù)約為標準HD屏幕的四分之一

車載信息娛樂系統和座艙顯示屏的尺寸差異極大，從普通HD到柱到柱的8K顯示不等

2. GUI有多少圖層？

每個GUI都由多個圖層組成，如背景、圖標、指針等。GPU需要處理每一層的內容，以確定最終呈現到屏幕的圖像。一個典型的GUI大約有6層，我們的計算將基于此。如果你的GUI更復雜，需要更多圖層，應據此調整填充率需求，選擇填充能力更高的GPU；反之則可以適當降低。

3.目標幀率是多少？

用戶界面需要保持響應迅速——無論是手機還是電視，用戶都無法容忍操作時的卡頓。在汽車中，界面卡頓甚至可能影響行車安全，因?yàn)闀?huì)分散駕駛員注意力。60幀每秒是一個可接受的基準幀率；而為了實現更絲滑的交互體驗，有些高端GUI會采用120fps。

結果計算

通過將上述三項參數相乘，即可得出GUI所需的GPU填充率——即每秒需要處理的像素?cái)?shù)量：

填充率需求=像素?cái)?shù)× GUI圖層數×幀率

由此可見，GPU需要處理的像素量非常巨大——最高超過每秒110億像素。幸運的是，GPU正是為應對這種超大規模并行處理任務而設計的。

第二步：計算GPU的實際填充性能

1. GPU的每時鐘像素處理能力（Pixel per Clock, PPC）是多少？

GPU的PPC指標表示其在一個時鐘周期內可以渲染多少像素。大多數GPU廠商都會公開這一參數，方便你根據項目需求選型。在Imagination的GPU命名中，這個數字直接體現在型號上——比如IMG BXE-2-32中，“2”表示每時鐘渲染2個像素。

這個數字聽起來可能不大，但GPU的運行頻率極高，因而實際處理能力也非常強大。

2.選擇合適的運行頻率

GPU的時鐘頻率（單位Hz）決定其每秒鐘能執行多少指令。相同架構的GPU在更高頻率下運行時，圖形處理和計算能力也更強，可以支持更高幀率或更復雜的界面。但高頻運行也意味著更高的功耗和發熱。

不同設備的一般運行頻率如下：

數字電視：300 - 800MHz

智能手機：500MHz – 1GHz

智能手表：100 – 400 MHz

車載信息娛樂系統：接近智能手機水平；若用于ADAS等高性能控制器，則超過1GHz

Imagination的GPU支持從低頻到1.6GHz以上的靈活擴展。本文計算以中等頻率550MHz為例。

3.理論性能

將每時鐘像素?cái)?shù)（Pixel Per Clock）與GPU的運行頻率相乘，可以大致估算出該GPU每秒能夠處理的像素?cái)?shù)量。即：

GPU每秒可以處理的像素量= PPC ×頻率

4.實際性能

然而，GPU并不會持續滿負荷運行。由于CPU瓶頸、應用軟件效率限制、內存訪問延遲等多種原因，實際GPU利用率通常達不到100%。設計系統時應考慮這些因素，70%的利用率是一個合理的預估值。

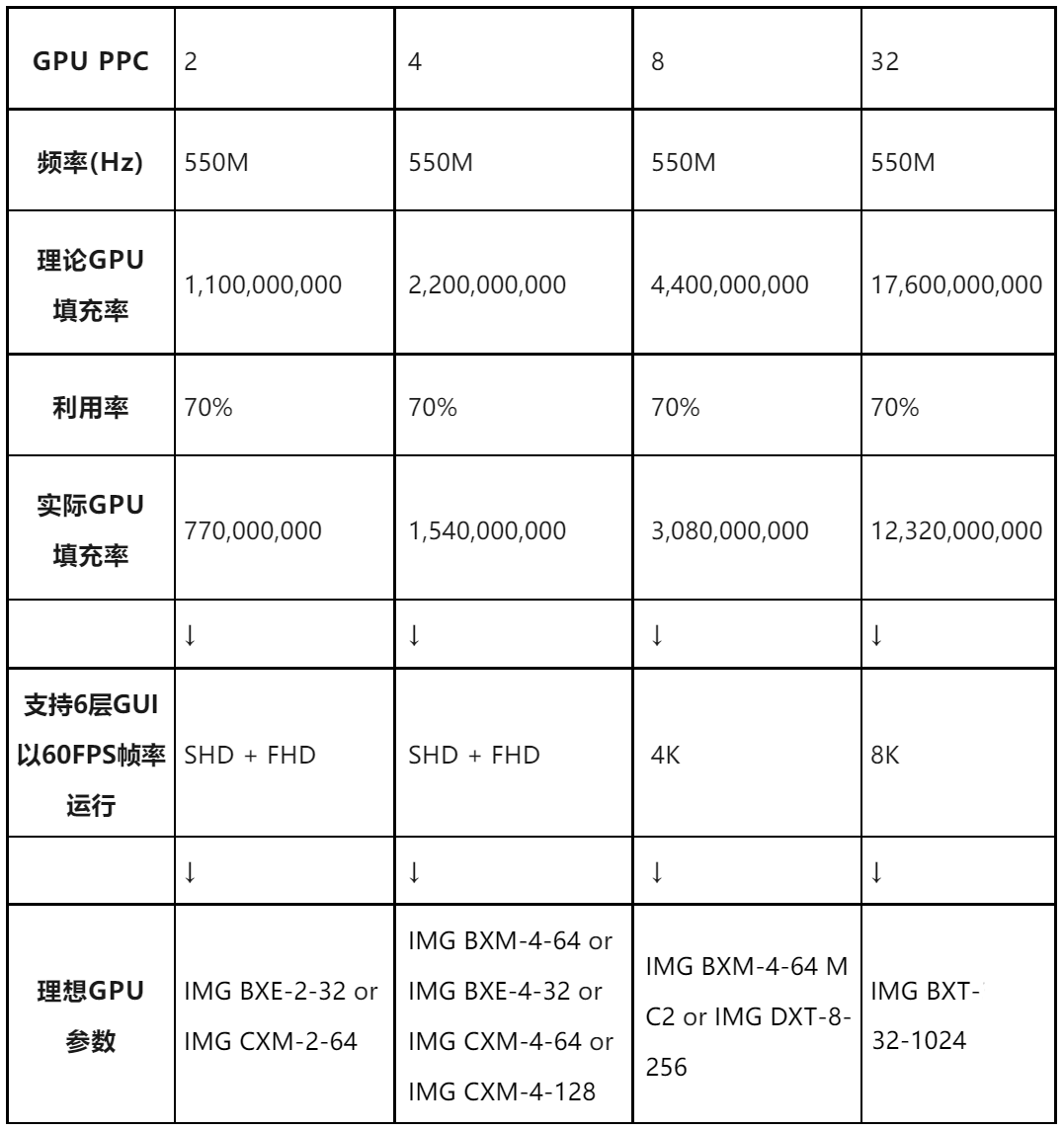

結果計算：

將上述三個指標相乘（每時鐘像素?cái)?shù)×頻率×利用率），我們就能得出GPU在實際應用中的像素填充率（fillrate）性能，從而將其與GUI的像素填充需求進行對比評估。

實際GPU填充性能= PPC ×頻率×利用率

結語

本指南為您大致介紹了運行圖形用戶界面（GUI）所需GPU性能的參考標準。但在實際選型中，還需考慮更多因素。例如，即使一個GUI包含六個圖層，也并不意味著每一幀中所有圖層的每個像素都需要被計算處理——例如當存在明顯的像素覆蓋（overdraw）時，若GPU能在圖形流水線早期識別這一情況，就可跳過被遮擋像素的計算，從而提升整體效率。此外，您是否真的需要處理8K屏幕上的所有像素，也是一個值得考慮的問題——基于GPU的超分辨率方案也許能同樣高效地對用戶界面進行縮放處理。

最后，GPU不僅需要具備足夠的性能，還要擁有您所需的特性支持。例如，如果您希望獲得更廣的色域、更平滑且色帶更少的圖像效果，就需要選擇原生支持10位HDR（RGBA和YUV）的GPU，例如IMG CXM系列。

如果您希望了解文中提到的IMG BXE、BXM、CXM、DXT或BXT系列GPU的更多信息，或希望就項目中的具體技術需求進行深入討論，我們的專家團隊隨時愿意為您提供支持，幫助您找到最適合的GPU配置方案。
