AT2659多模導航芯片技術解析
引言：多系統兼容導航芯片的微型化突破
隨著北斗BDS、GPS等全球導航系統終端向高集成度發展，AT2659憑借SiGe工藝在1.5mm×1mm的超小封裝內實現了23dB增益與0.71dB噪聲系數的業界領先平衡。其寬壓供電特性與50Ω集成匹配電路，為空間受限設備提供了"即插即用"的射頻解決方案。
核心性能分層解析
1. 射頻前端關鍵指標
低噪聲放大：0.71dB噪聲系數顯著提升弱信號接收靈敏度，配合-14dBm的輸入P1dB，確保強信號場景無失真
寬頻帶覆蓋：1550MHz~1615MHz工作頻率完美兼容四大系統L1頻段（BDS B1:1561MHz, GPS L1:1575.42MHz等）
2. 電源與可靠性設計

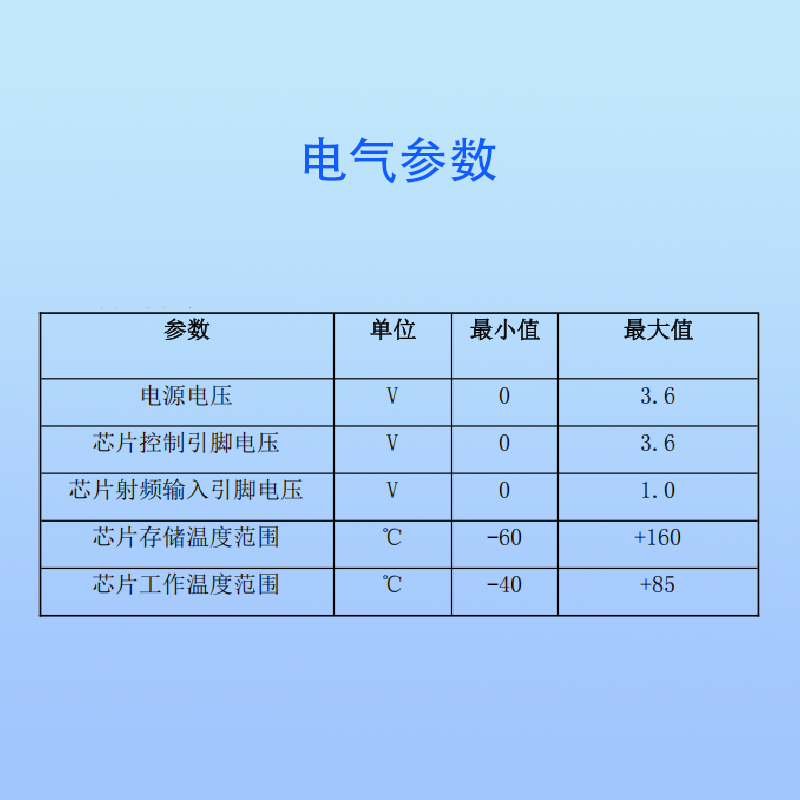

超低功耗：4.4mA典型電流搭配1.4V-3.6V寬壓供電，適合電池供電的IoT設備
工業級防護：2.5KV HBM ESD保護與RoHS認證，滿足車載/戶外設備嚴苛環境需求
3. 封裝與集成優勢

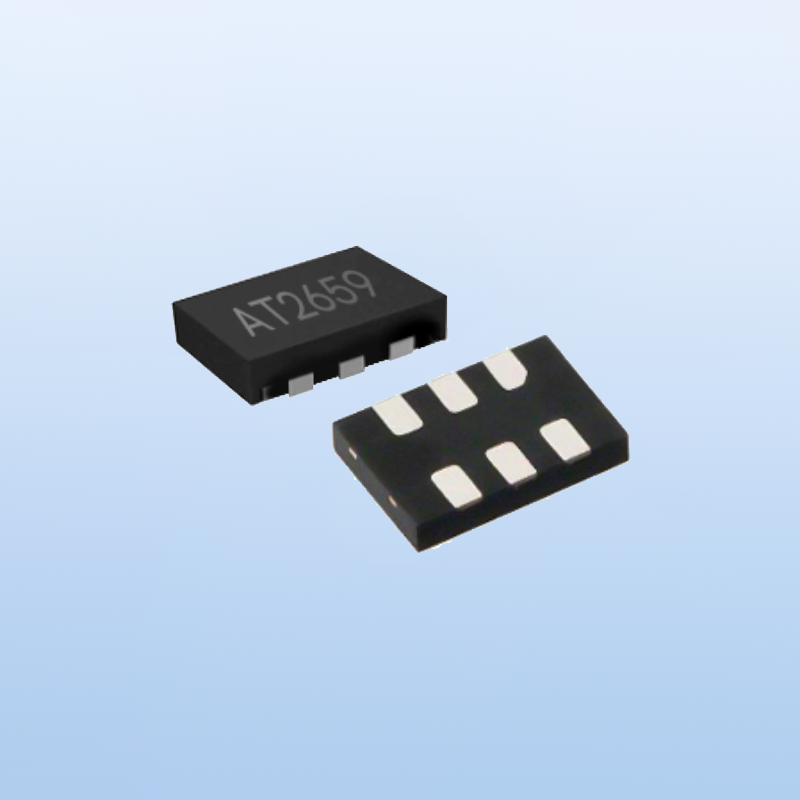

微型化DFN封裝：0.55mm超薄厚度可直接貼裝于可穿戴設備柔性電路板
免調諧設計：內置50Ω匹配電路減少外圍元件，降低BOM成本30%以上
典型應用場景擴展
領域具體實現方案技術收益智能穿戴內置天線方案延長運動手表續航至120小時車載導航外置天線+寬壓供電支持12V車載電源直接轉換手機集成6pin DFN與主板共面設計節省PCB面積達60%
結語：重新定義導航終端射頻架構
AT2659通過SiGe工藝將四大系統兼容性、工業級可靠性與消費級功耗融為一體，其毫米級封裝正在推動共享單車電子圍欄、寵物追蹤器等新興應用的爆發。
