電動牙刷作為現代口腔護理的重要工具，其核心控制系統對產品性能、用戶體驗和成本控制至關重要。而傳統的聲波式電動牙刷雖然刷頭也會振動，但需要用戶手動調整角度才能更好地清潔牙縫和牙齦溝，掃振一體設計則通過大幅擺動實現了高效的刷牙方式，這種設計能夠更高效地清潔牙齒和牙齦溝，為用戶帶來全新的潔牙體驗?。本文將介紹武漢芯源半導體CW32L010單片機在掃振一體電動牙刷上的應用方案。

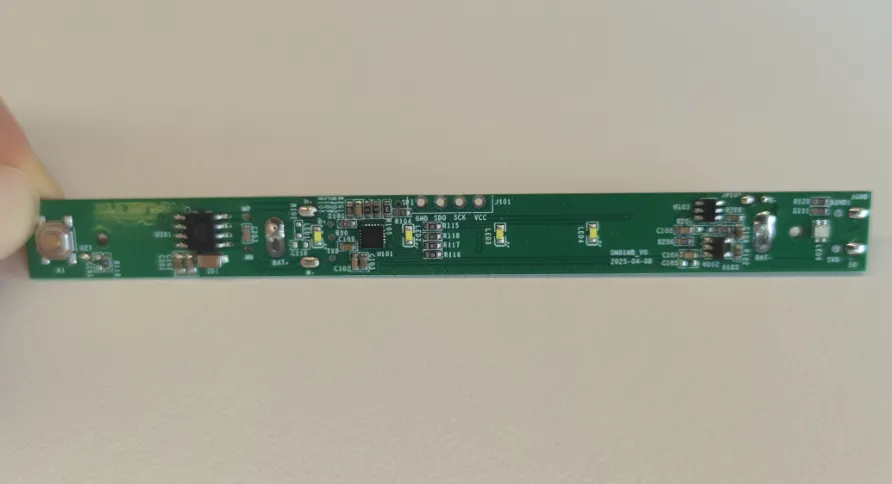

圖1：電動牙刷方案板

馬達空間（深圳） 科技有限公司開發的這款掃振一體電動牙刷方案，憑借CW32L010高集成度、低功耗特性和豐富外設資源，可實現高效電機控制、多檔刷牙振動切換、TFT 屏幕顯示等功能。

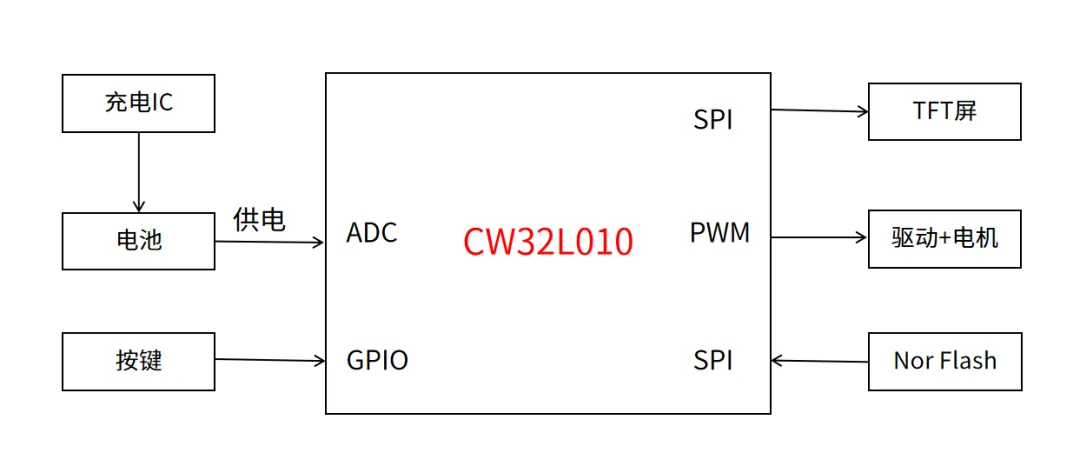

圖2：應用框圖

馬達空間掃振一體電動牙刷方案特點：

1、水平掃動與高頻聲波振動的結合，可覆蓋更廣的牙齒表面，有效清除牙菌斑和縫隙殘渣，清潔效率比單一模式更高；

2、通過PWM精準控制電機轉速和振動頻率，支持輕柔、標準、強力等不同檔位模式，適配敏感牙齒或深度清潔需求；

3、主控芯片DeepSleep模式待機電流僅0.3μA，動態功耗優化，可顯著延長鋰電池續航；支持低電壓啟動；

4、可驅動一個1.28寸，240X240分辨率的TFT屏，支持多種畫面交互體驗；

5、智能優勢算法支持超靜音設計；

這款電動牙刷使用的主控芯片是武漢芯源半導體的CW32L010單片機，采用ARM Cortex-M0+內核，最高主頻可達48MHz，提供64KB Flash和4KB RAM存儲空間，工作電壓范圍1.62V至5.5V，支持-40℃至85℃的工業級溫度范圍。特別值得一提的是其超低功耗特性，深度休眠模式下電流僅0.3μA，85℃高溫下漏電流也僅為1.2μA，這對于電池供電的電動牙刷至關重要。

另外，芯片內置12位ADC（最高2MSPS采樣率）、16位高級控制定時器（支持6路PWM輸出）以及多種通信接口，為電動牙刷設計提供了充分的硬件支持。

主控單元CW32L010微控制器負責電動牙刷的整體控制和算法執行，48MHz主頻完全滿足電動牙刷控制算法的實時性要求，內置PWM模塊可直接驅動電機。

CW32L010 提供 QFN20、TSSOP20、SOP16 三種不同的封裝形式，不同封裝的產品所能實現的功能有所不同。

圖3：CW32L010不同封裝產品功能列表

CW32L010憑借其優異的性能、豐富的外設資源和超低功耗特性，為電動牙刷提供了高性價比的解決方案，對于想采用CW32L010進行電動牙刷開發的客戶，武漢芯源半導體可提供全面的技術支持，助力客戶快速實現產品量產。
