近日,英飛凌在上海舉辦的2025 OktoberTech大中華區生態創新峰會在上海順利落下帷幕。本次活動中,英飛凌推出多款CoolSiC碳化硅重磅新產品,憑借卓越的性能指標和創新封裝設計,繼續全面領跑半導體行業,為電力電子系統的高效、可靠運行提供了強有力的支持。
CoolSiC MOSFET G2 1200V:
業內最低開關損耗

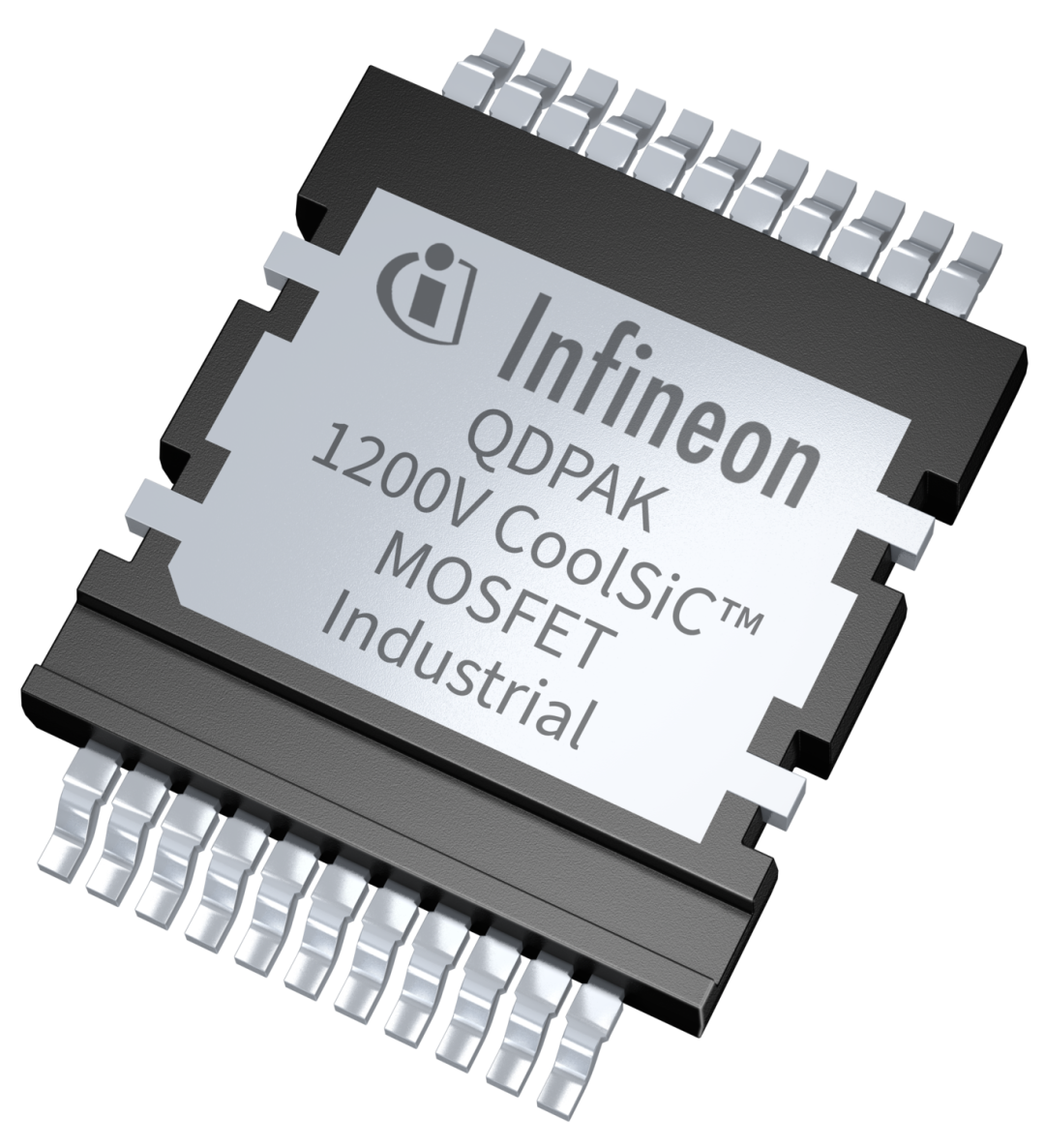

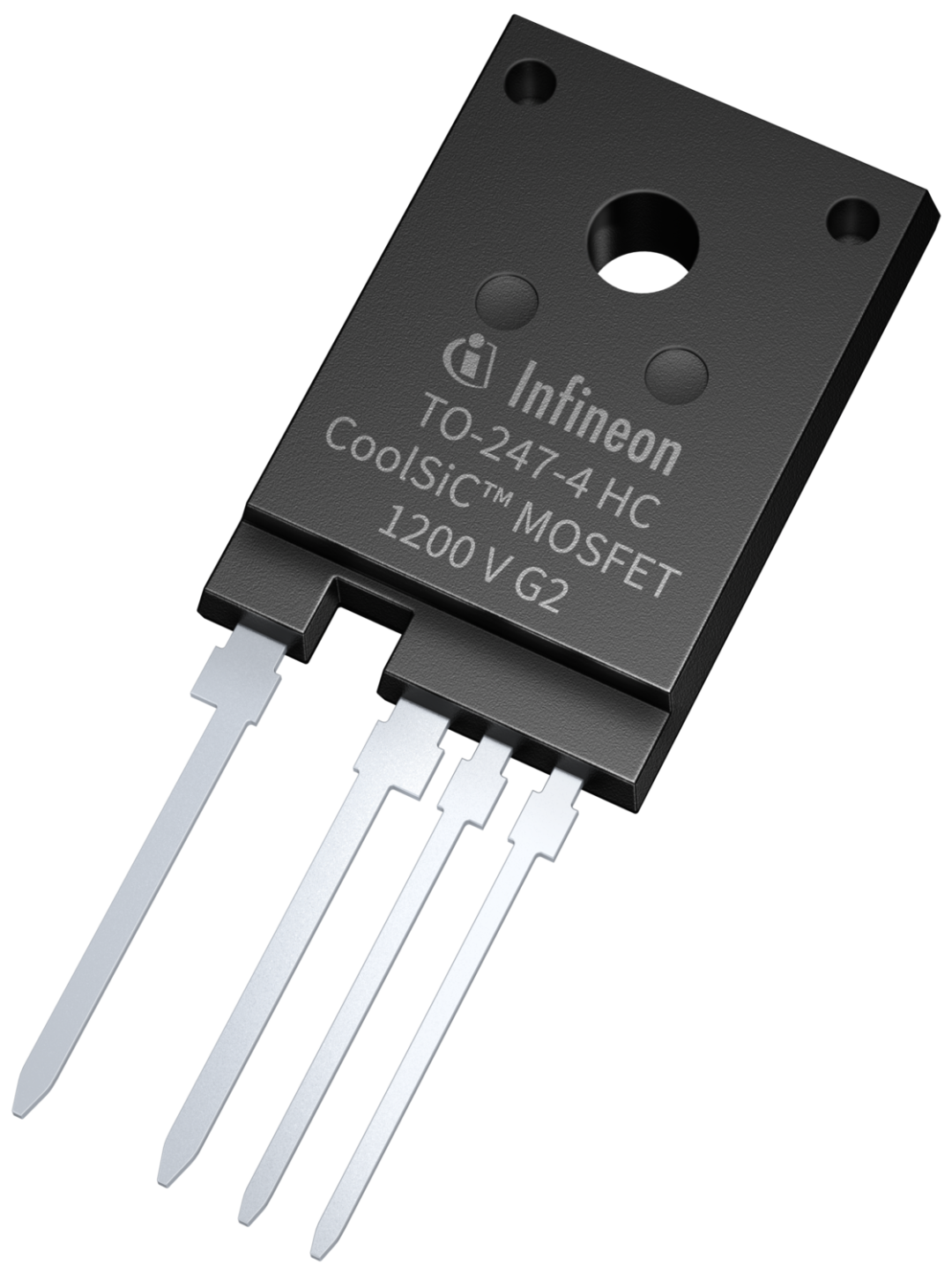

TO – 247以及QDPAK封裝的1200V CoolSiC MOSFET G2系列,開關損耗達到了業內最低水平。同時,門級瞬態電壓范圍擴大至 - 10 ~ 25V,使得器件能夠更好地應對復雜多變的電路環境。200°C的短時過載結溫以及2微秒的短路能力,進一步增強了器件在惡劣工況下的耐受能力,確保了設備在極端條件下的安全運行。

CoolSiC MOSFET G2 1400V:
適應更高母線電壓

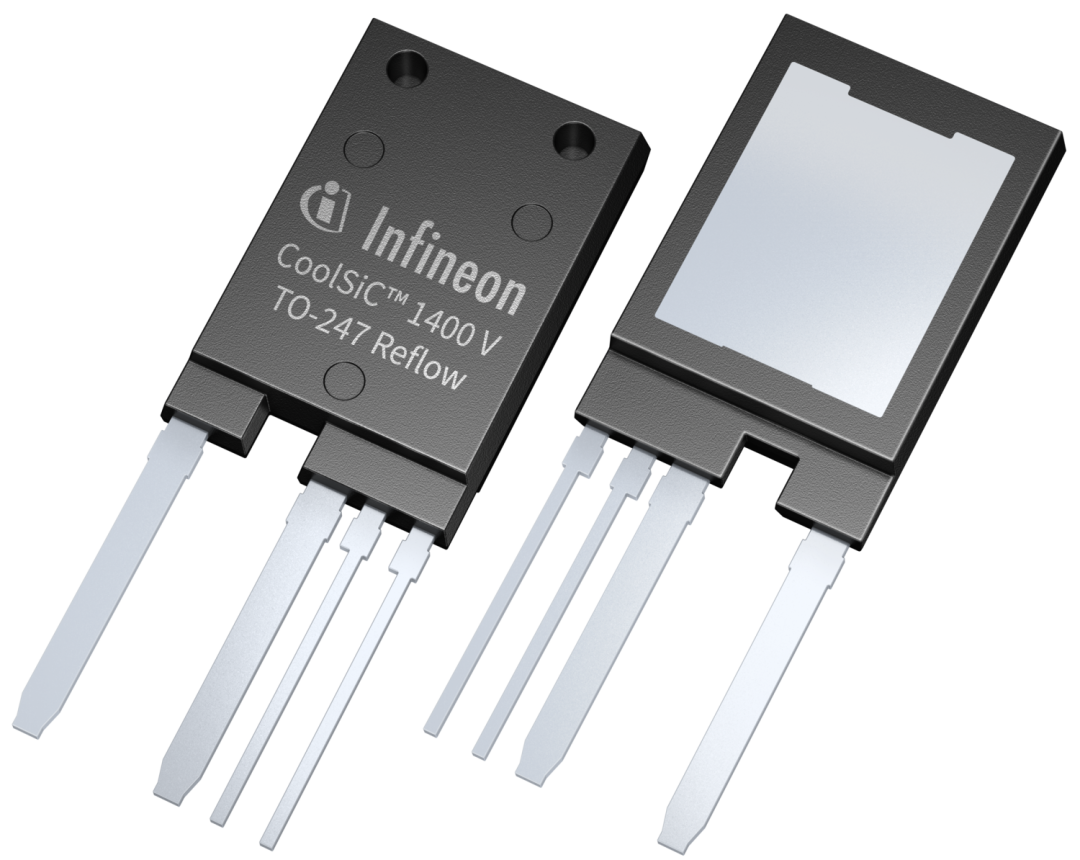

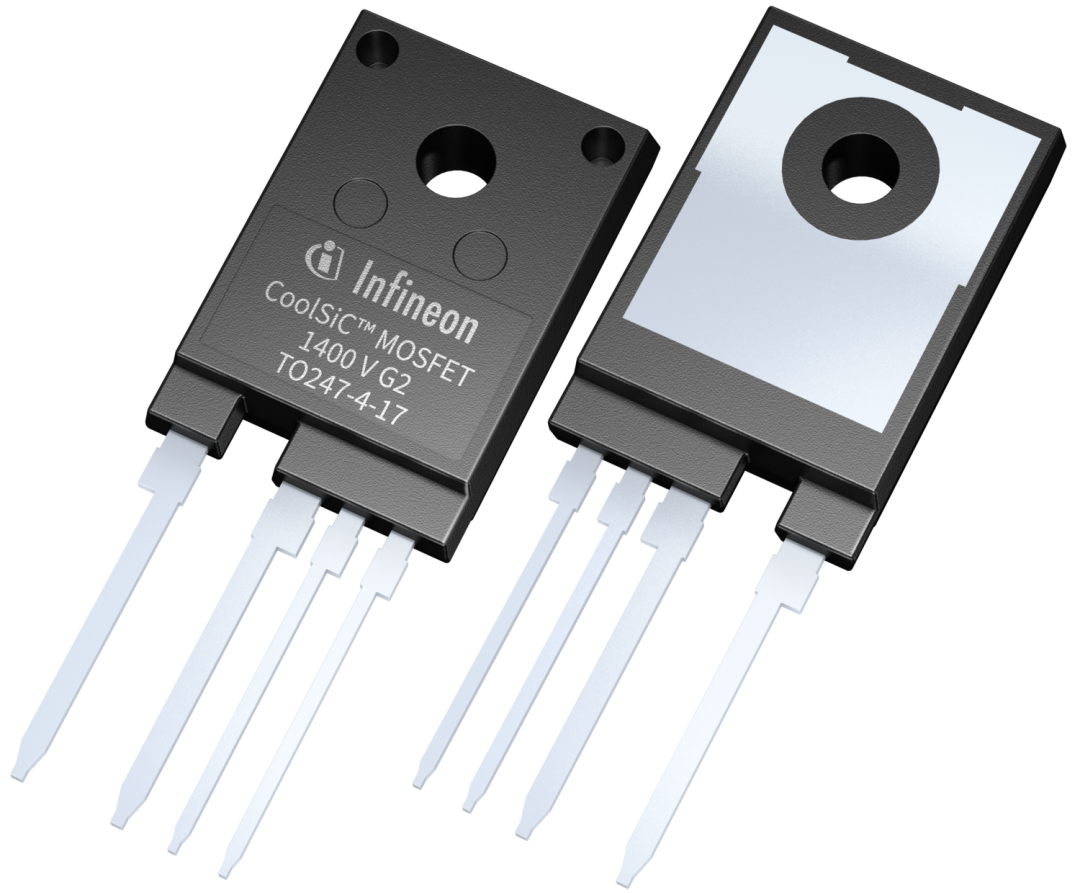

1400V CoolSiC MOSFET G2系列的TO - 247以及TO - 247 Plus Reflow封裝,面對高母線電壓應用進行了優化設計,能夠輕松適應母線電壓大于1000V的場景,該系列產品的功率管腳加粗至2mm,使得器件能夠承受更大的電流,背板回流焊的設計,提升了產品的可靠性,為高壓電力電子系統提供了可靠的解決方案。
CoolSiC Diode G5 1200V & 2000V:
業內最大電流

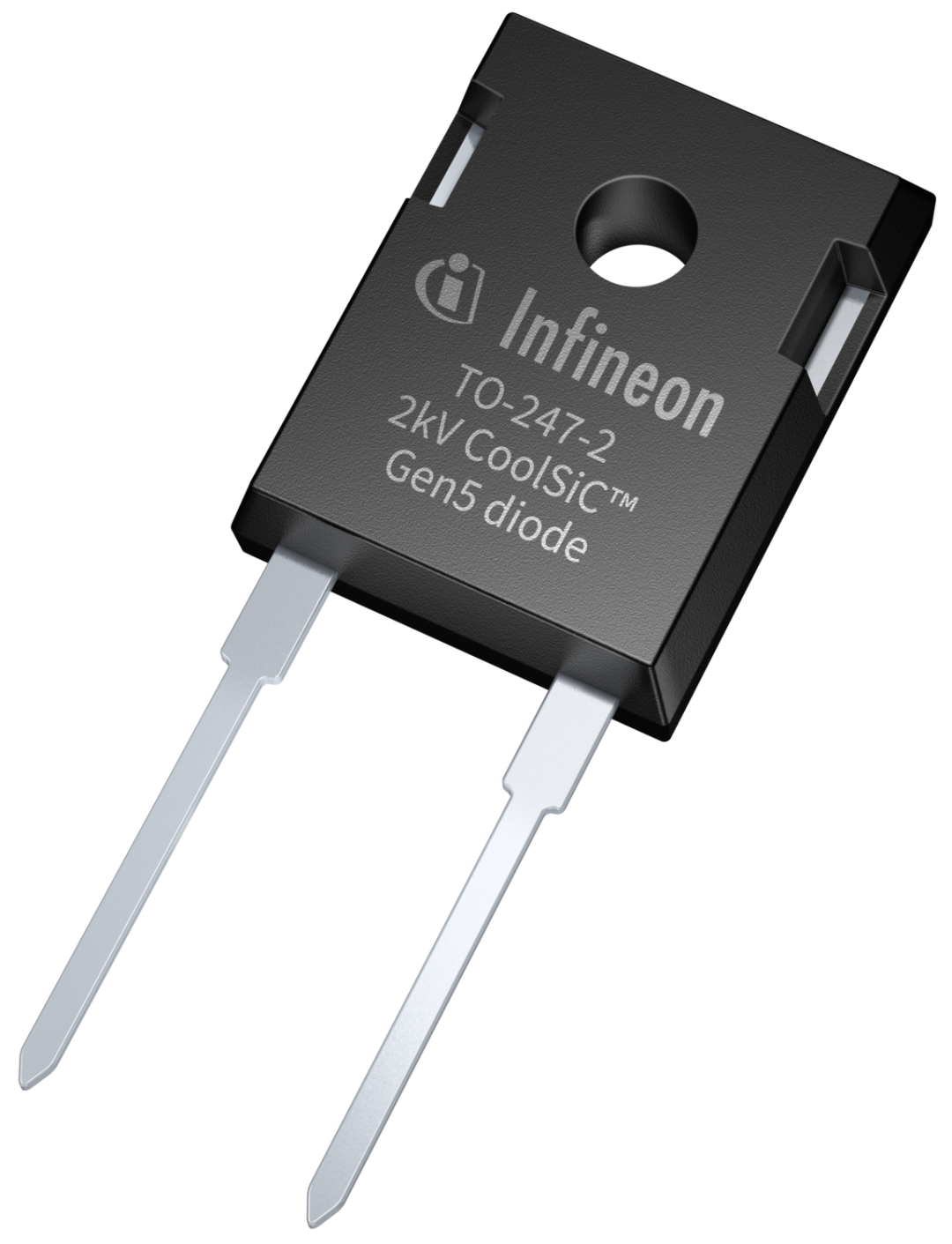

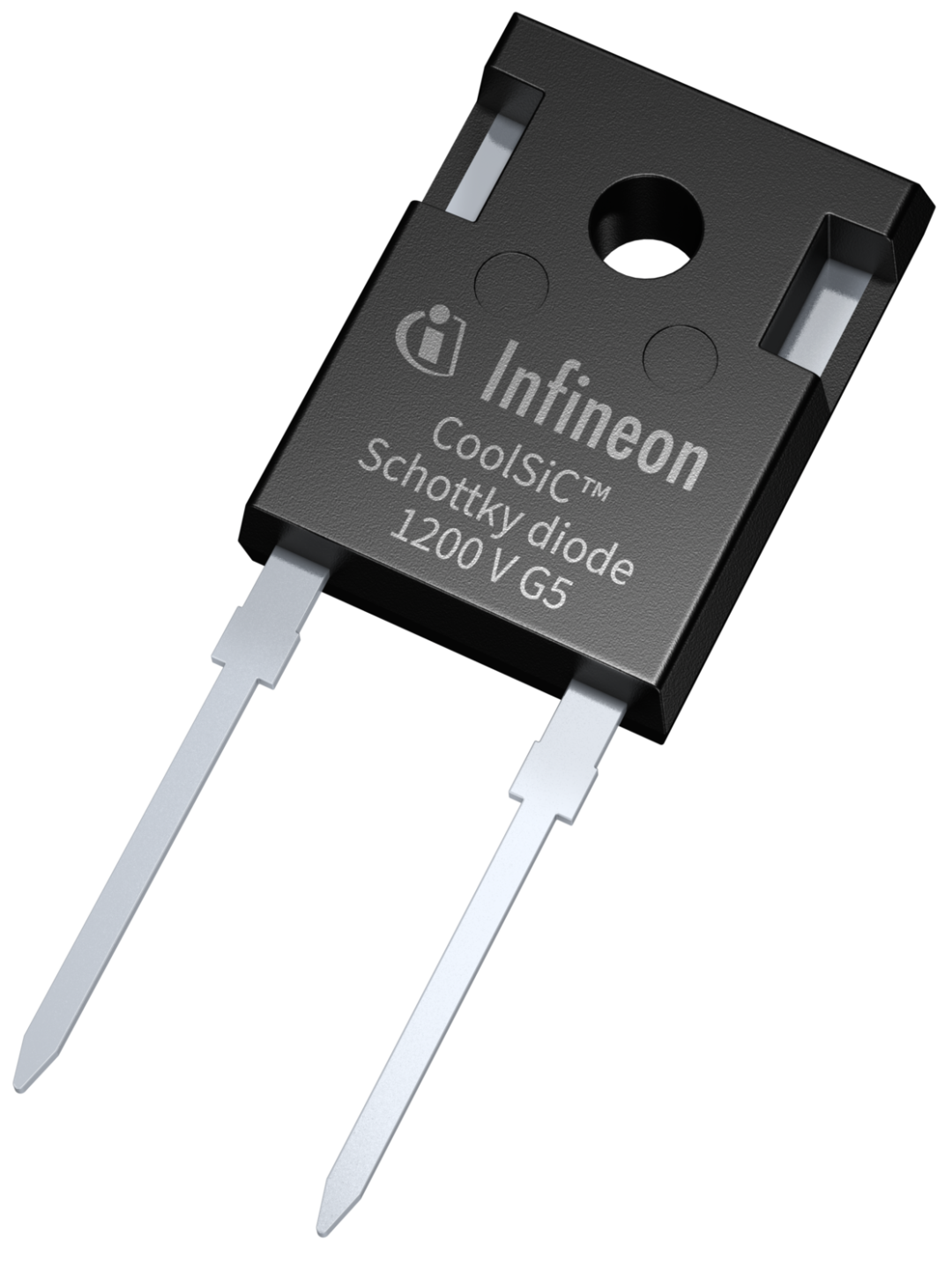

CoolSiC Diode G5 1200V以及2000V系列產品,實現了業內最大電流輸出。其中,1200V產品可提供高達150A的電流,2000V產品則能達到80A的電流輸出能力,更好地滿足了高功率應用場景對大電流的需求。.XT擴散焊創新技術不僅簡化了拓撲結構,還顯著提高了功率密度,為設備的小型化和輕量化設計提供了可能。
CoolSiC MOSFET G2 Easy 1200V
碳化硅模塊:全新封裝,業內首發
業內首發的1200V CoolSiC MOSFET G2 Easy模塊采用全新封裝實現更低的功率損耗,同時,具備更高的工作虛擬結溫,支持更長的系統壽命要求,為設備在惡劣環境下的長期穩定運行提供了有力保障。
CoolSiC XHP 2 2.3kV/3.3kV
碳化硅模塊:全球首款

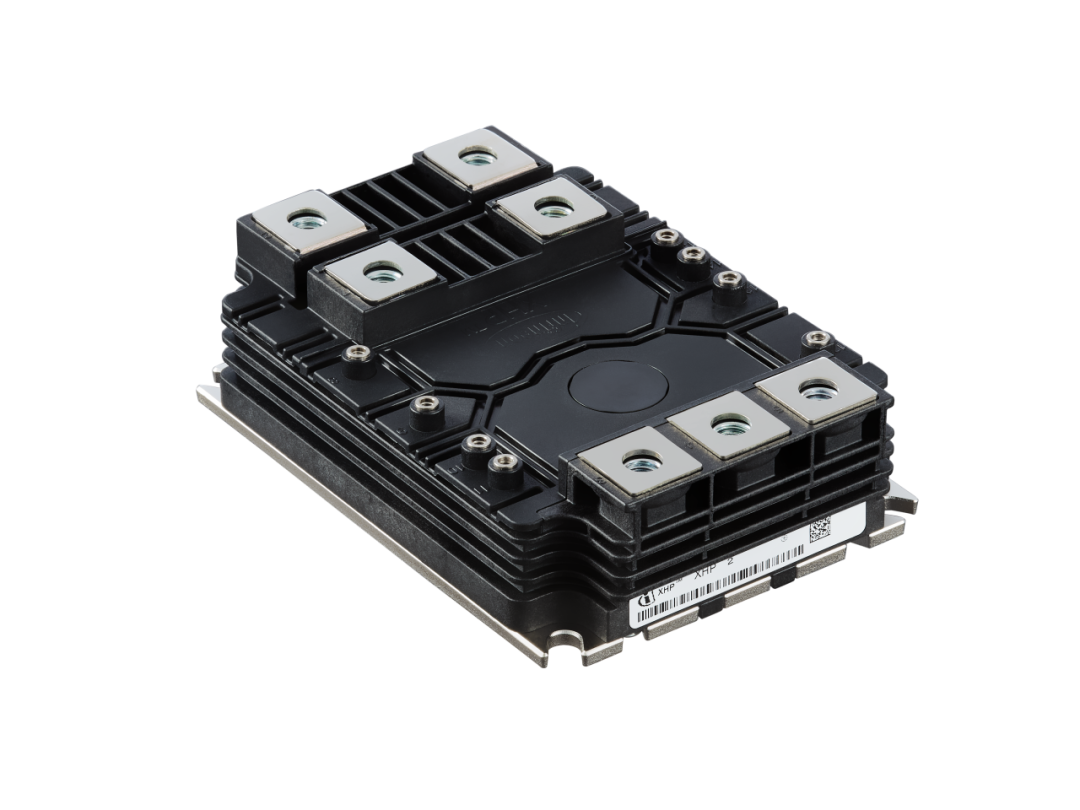

CoolSiC XHP 2 2.3kV和3.3kV碳化硅模塊作為全球首款高電壓碳化硅模塊產品,集成體二極管,采用XHP 2創新封裝和.XT銀燒結技術,實現了10倍的功率密度提升、10倍的可靠性能加強,以及10倍的節能降耗顯著效果,為高壓、大功率應用場景提供了更高效、更可靠的解決方案,將推動軌道交通、可再生能源等領域的發展邁向新的高度。
CIPOS Maxi 1200V

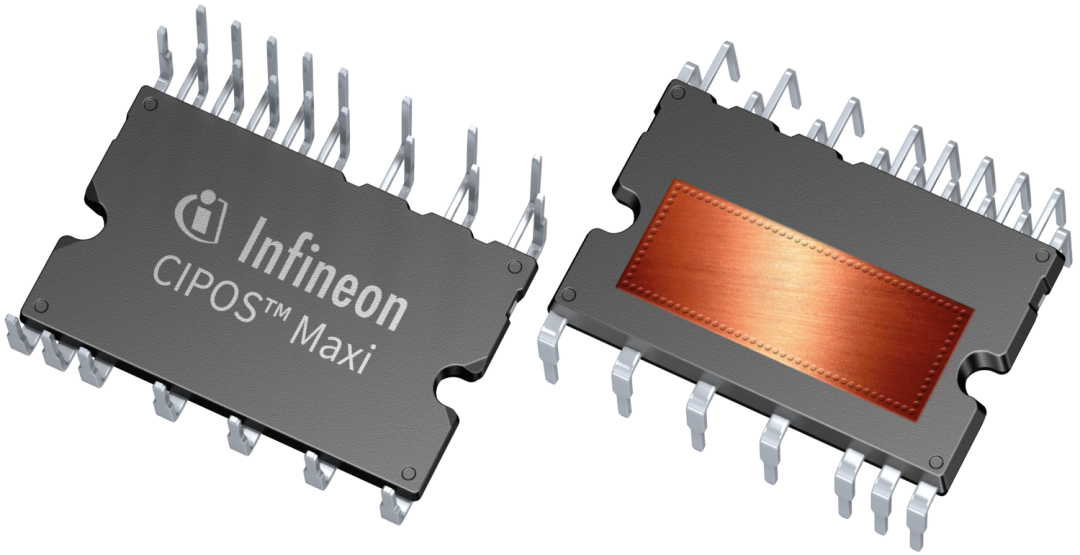

CIPOS Maxi 1200V全碳化硅高性能車規智能功率模塊作為全球首款車規級同類產品,集成車規級1200V CoolSiC MOSFET G2和1200V C5SOI驅動IC,功率輸出高達12kW以上。同時,該模塊通過AQG324 / AEC-Q認證,可靠性獲權威認可,為汽車電力電子系統提供更高效、更可靠的解決方案。
-
