TLV62568 器件是一款同步降壓 DC-DC 轉換器，針對高效率和緊湊的解決方案尺寸進行了優化。該器件集成了能夠提供高達 1 A 輸出電流的開關。

在中到重負載下，該器件以 1.5MHz 的開關頻率在脈寬調制 （PWM） 模式下運行。在輕負載時，該器件會自動進入省電模式 （PSM），以在整個負載電流范圍內保持高效率。在關斷模式下，電流消耗降至 2 μA 以下。
*附件：tlv62568.pdf

TLV62568 通過外部電阻分壓器提供可調節的輸出電壓。內部軟啟動電路限制啟動期間的浪涌電流。其他功能，如過流保護、熱關斷保護和電源良好，都是內置的。該器件采用 SOT23 和 SOT563 封裝。

特性

• 效率高達 95%
• 低 R DS（開啟） 開關 150 mΩ / 100 mΩ
• 2.5V 至 5.5V 輸入電壓范圍
• 0.6 V 至 V 的可調輸出電壓在
• 省電模式可實現輕負載效率
• 100% 占空比，實現最低壓差
• 35μA 工作靜態電流
• 1.5MHz 開關頻率
• 電源良好輸出
• 過流保護
• 內部軟啟動
• 熱關斷保護
• 采用 SOT 封裝
• 與 TLV62569 引腳對引腳兼容

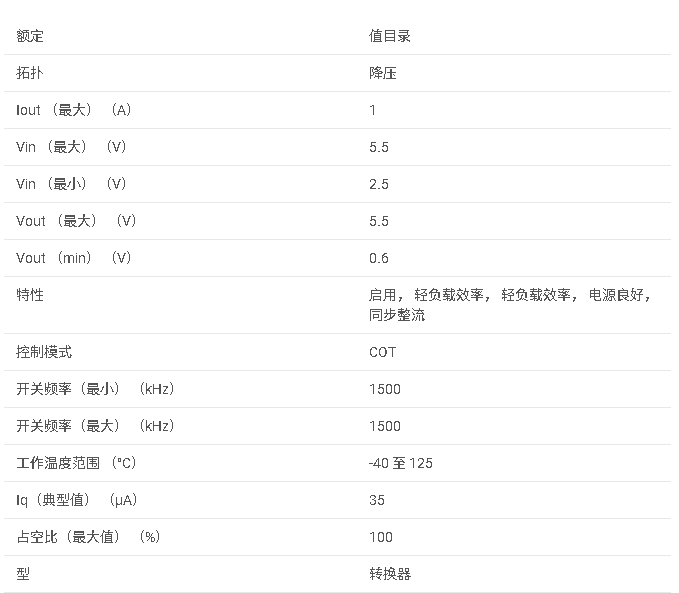

參數

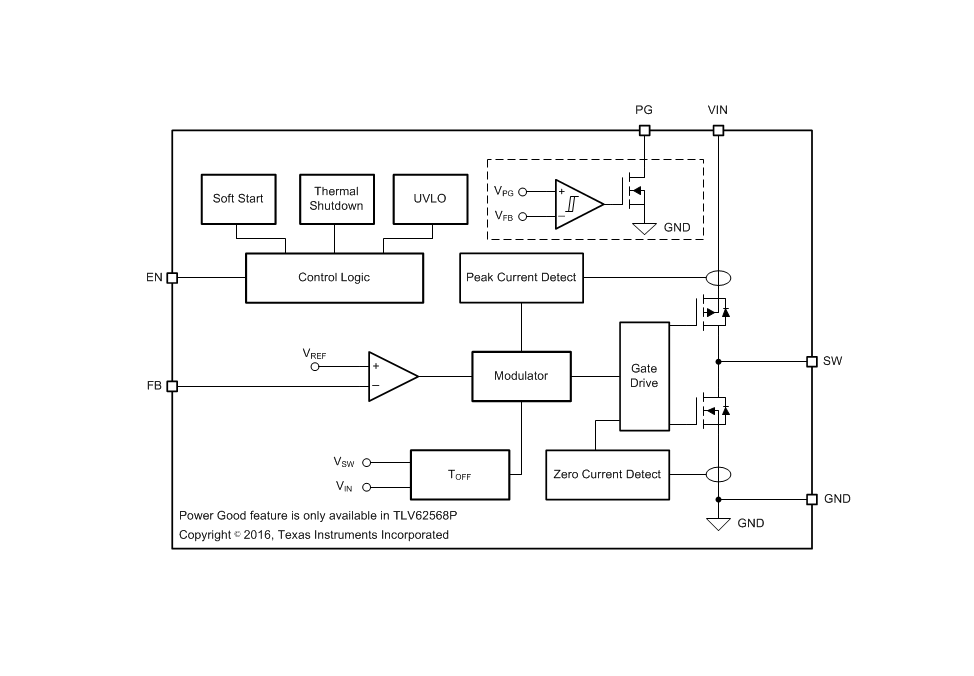

方框圖

1. 產品概述

TLV62568是一款高效率同步降壓轉換器，專為高效率和緊湊解決方案設計。該設備集成了能夠輸出高達1A電流的開關，適用于通用POL供電、網絡視頻攝像頭、機頂盒和無線路由器等應用。

2. 主要特性

• ?高效率?：最高可達95%的效率。
• ?寬輸入電壓范圍?：2.5V至5.5V。
• ?可調輸出電壓?：通過外部電阻分壓器設置，輸出電壓范圍為0.6V至VIN。
• ? 低RDS(ON) ?：高側和低側開關的RDS(ON)分別為150mΩ和100mΩ。
• ?低功耗模式?：在輕載時自動進入Power Save Mode（PSM），提高輕載效率。
• ?100%占空比?：支持最低壓差操作。
• ?熱關斷保護?：防止過熱損壞。
• ?過流保護?：保護電路免受過大電流損壞。
• ?軟啟動?：限制啟動時的浪涌電流。
• ?電源良好輸出?：TLV62568P版本提供電源良好輸出，用于多軌電源排序。

3. 功能描述

3.1 工作模式

• ?PWM模式?：在中等到重載條件下，以1.5MHz的固定頻率工作。
• ?PSM模式?：在輕載條件下自動進入Power Save Mode，降低開關頻率和電流消耗。

3.2 控制與保護

• ?峰值電流控制?：通過檢測高側開關的電流來實現過流保護。
• ?欠壓鎖定?：避免在低輸入電壓下的誤操作。
• ?熱關斷?：當結溫超過設定閾值時，自動關斷設備。

3.3 可調特性

• ?輸出電壓可調?：通過調整外部電阻分壓器的比例來設置輸出電壓。
• ?軟啟動時間?：內部軟啟動電路限制啟動時的電流沖擊，避免對電源造成過大壓力。

4. 應用領域

• ?通用POL供電?：為各種數字電路提供穩定的電源電壓。
• ?網絡視頻攝像頭?：為攝像頭模塊提供高效電源解決方案。
• ?機頂盒?：為機頂盒內部電路提供可靠的電源。
• ?無線路由器?：為無線通信模塊提供穩定的電源供應。

5. 設計指南

• ?電感選擇?：根據輸出電流和期望的紋波電流選擇合適的電感值。
• ?輸出電容選擇?：考慮電容器的ESR和紋波電壓要求，選擇合適的輸出電容。
• ?布局與散熱?：遵循TI的布局指南，確保良好的熱散逸和電磁兼容性。
• ?外部組件?：根據具體應用需求，選擇合適的輸入電容、啟動電容等外部組件。

6. 封裝與訂購信息

TLV62568提供SOT-23和SOT-563封裝選項。具體封裝尺寸、引腳配置和訂購信息請參考TI官方數據手冊。
