聚焦高性能模擬與數模混合產品的供應商思瑞浦3PEAK (股票代碼：688536)推出新一代精密可調限流負載開關TPS05S60。產品憑借寬電壓范圍（2.5V至5.5V）、高達6A的持續負載電流能力，以及±5%的限流精度，成為高功率光模塊及大容量負載應用的理想保護選擇。內置多重保護機制和快速響應特性，顯著提升系統安全性與效率，滿足消費電子、便攜式設備及智能硬件等領域對高效能電源開關的嚴苛需求。

01TPS05S60產品優勢

超低導通電阻

TPS05S60采用高側MOSFET13mΩ的超低導通電阻，有效降低導通損耗，提升系統效率，并支持最大6A持續電流輸出，可適配高功率光模塊、USB快充等高散熱需求應用場景，同時減少溫升對系統穩定性的影響。

高精度可調限流保護

TPS05S60集成高精度限流模塊，支持5%的調節精度，通過外部電阻可自定義限流閾值。動態響應速度達微秒級，可實時監測負載電流，在過載或短路時快速切斷電源，避免設備損傷。無論是應對突發的電流浪涌，還是適配不同功耗的外設（如Type-C接口、便攜設備），均可通過高精度限流實現系統保護與能效優化的雙重目標，讓電路設計更靈活、更安全。

集成多重保護機制

TPS05S60內部集成兩顆背靠背Mosfet, 可以在提供下流保護的同時，額外提供防止反向電流倒灌功能，更好的保護系統安全性。在一些電池應用或者其他需要保護輸入測不受反灌電流的影響的場景下，TPS05S60能夠單顆芯片提供限流+防反灌電流保護。

02TPS05S60產品特性

?輸入電壓范圍:2.5V 至 5.5V

?導通電阻:13mΩ（典型值）,20mΩ（最大值）

?可調限流范圍1.2A to 6A, ±5% @4.7A

?關斷電流:<2uA

?內置保護

–Overcurrent Protection

–Fast Short-to-ground Protection

–Reverse current block Protection

–Over-temperature Protection

?工業溫度范圍: ?40°C至125°C

?封裝: DFN3*3

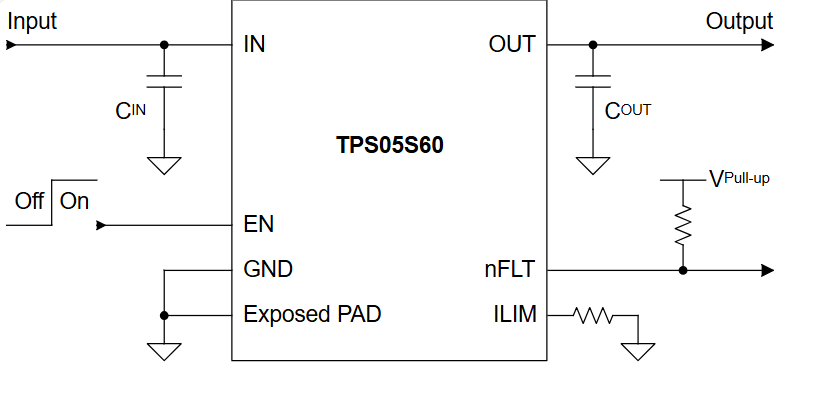

03TPS05S60典型應用

隨著5G通信網絡升級，光模塊速率已提升到25G/100G級別，來滿足5G對高速率低時延的要求，100G光模塊功率可高達9W，電流>3A。TPS05S60 5.5V/6A的規格以及軟起動功能很好的保證了光模塊在RRU和BBU光接口插拔時可能出現的浪涌電流等情況。內部集成了多種保護功能，包括過流保護，過溫保護，反向電流阻斷等，可防止短路到地引發的系統故障。

此外，該產品還可廣泛應用于高功率光模塊、USB PD快充、便攜式設備、工業控制等場景，為高可靠性電源管理提供高效解決方案。

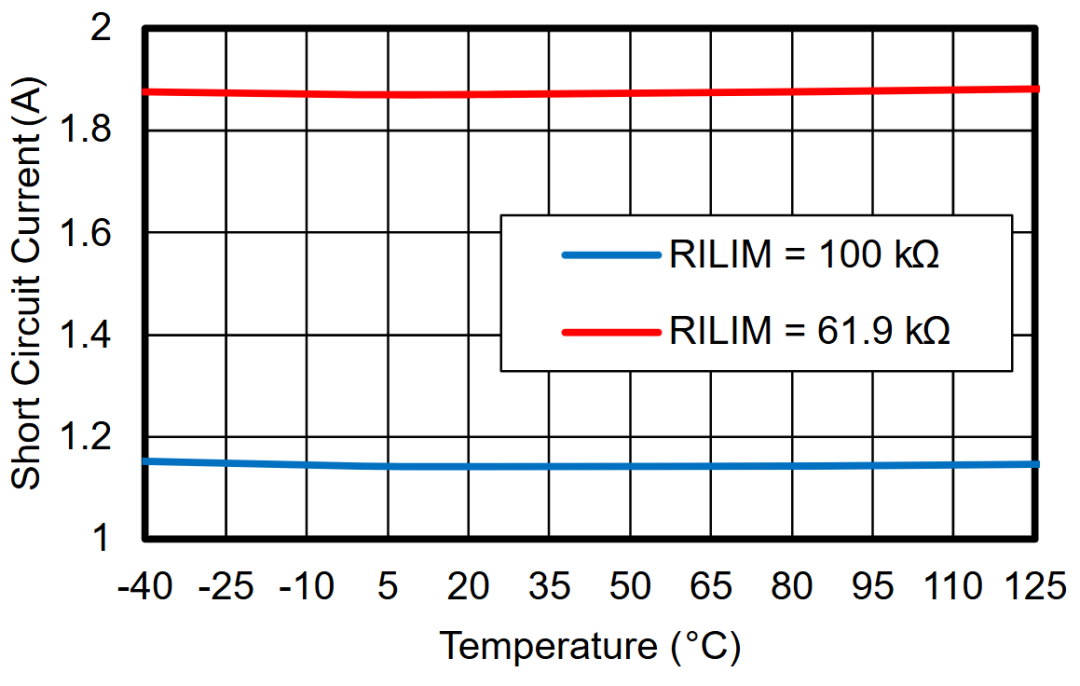

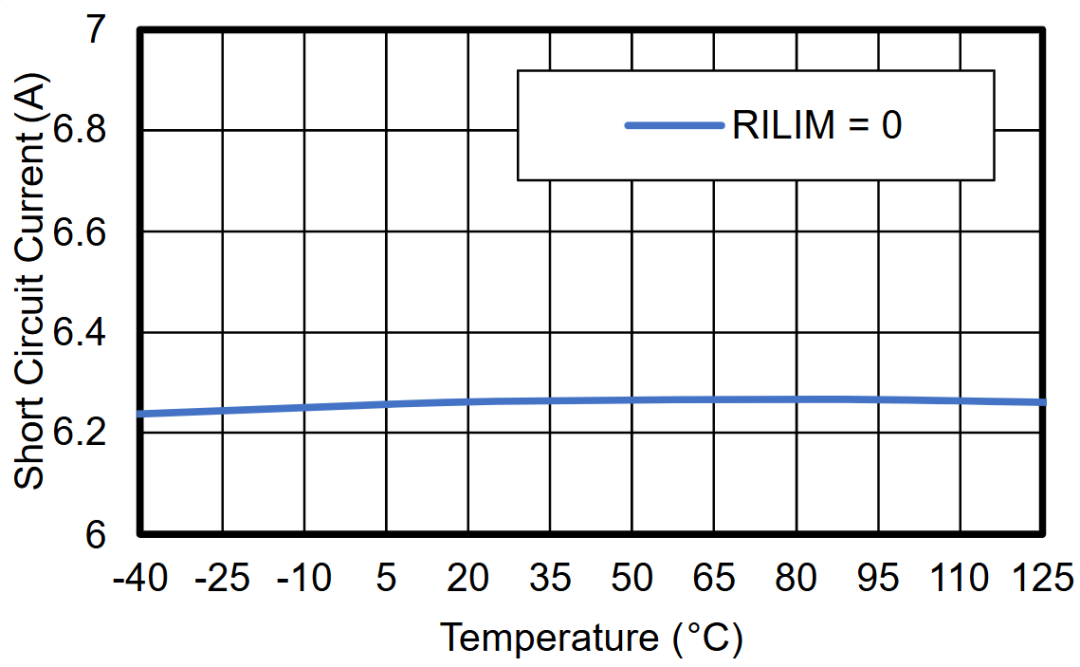

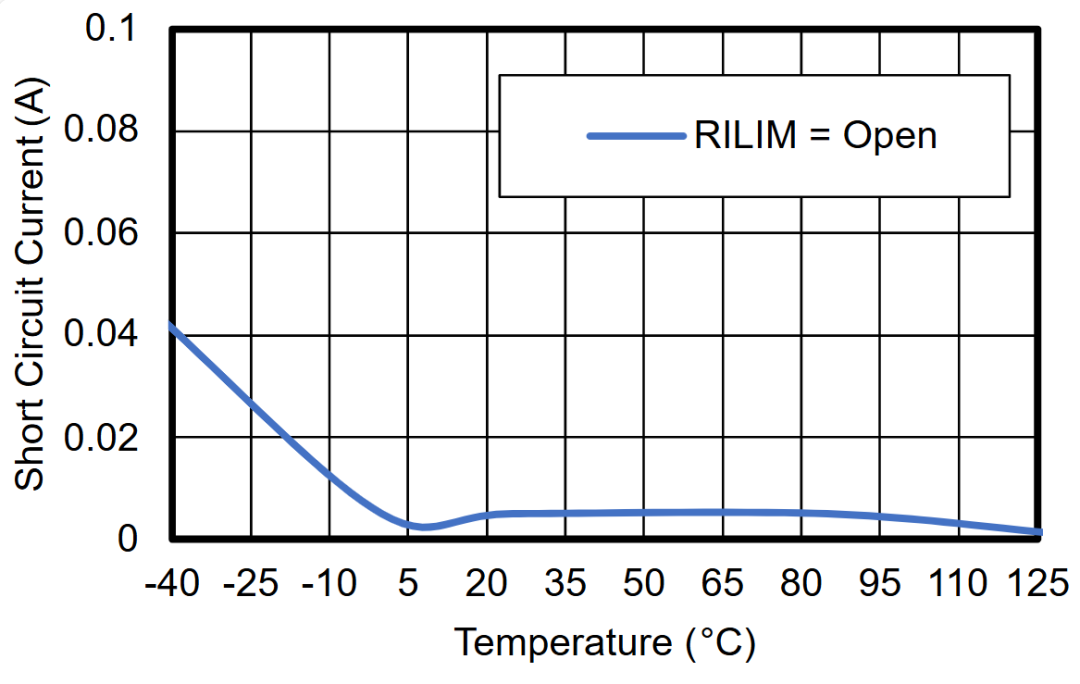

相關測試波形如下：
