新品

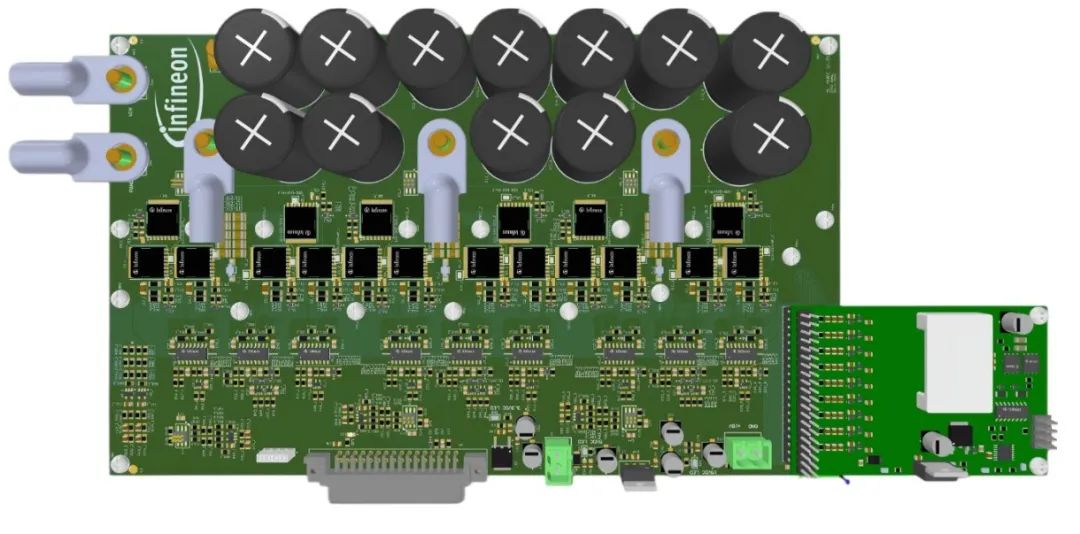

采用CoolSiC 400V SiC MOSFET的

ANPC三電平虛擬評估板

該虛擬設計（提供設計文件，不提供實物產品）為3L-ANPC拓撲，是帶隔離的三相三電平逆變器板。優化的PCB布局最大限度地減少了換流回路電感，降低了開關損耗和電壓過沖。該設計是工程師和研究人員實驗、驗證和優化工業電機驅動器和光伏組串逆變器3L-ANPC系統的理想選擇。

產品型號：

■EVAL_10KW_3LANPC_SIC

所用器件：

■IMT40R011M2H

■BSZ099N06LS5

■2EDF7275F

■TLI4971-A120T5-E0001

■XMC1302-T028X0200 AB

■KIT_XMC_LINK_SEGGER_V1

■KIT_XMC4400_DC_V1

■CURSENSORPROGRAMMERTOBO1

產品特點

3L-ANPC拓撲測試平臺

三相三電平ANPC功率板

隔離輔助電源

XMC4400驅動板接口

高精度無芯電流傳感器

CoolSiC 400V - 無散熱片設計

應用價值

效率高>99.5%，功率密度高

低電磁干擾

降低電壓應力，提高使用壽命

靈活的電機控制算法

允許進行2-L修改以進行比較

通過散熱器（可選）擴展功率范圍

競爭優勢

CoolSiC MOSFET 400V G2在3L-ANPC中的價值主張

400V SiC MOSFET用于三電平拓撲(ANPC)，耐電壓能力達800V（DC）

更高的VBUS電壓可提高效率和功率密度，減少PCB銅層，并可以避免并聯

多電平拓撲結構固有較低電流紋波可減小電感器尺寸

固有的較低dv/dt更好的電磁干擾性能

熱量擴散到18個MOSFET上，實現更好的熱管理
