在現代工業驅動和電力轉換領域，IGBT模塊的性能直接影響系統的效率和可靠性。揚杰科技推出的MG100HF065TLC1 IGBT模塊以其650V/100A的優異性能，成為電機驅動、伺服系統和UPS等應用的理想解決方案。本文將全面解析這款模塊的核心特性和應用優勢。

產品概覽

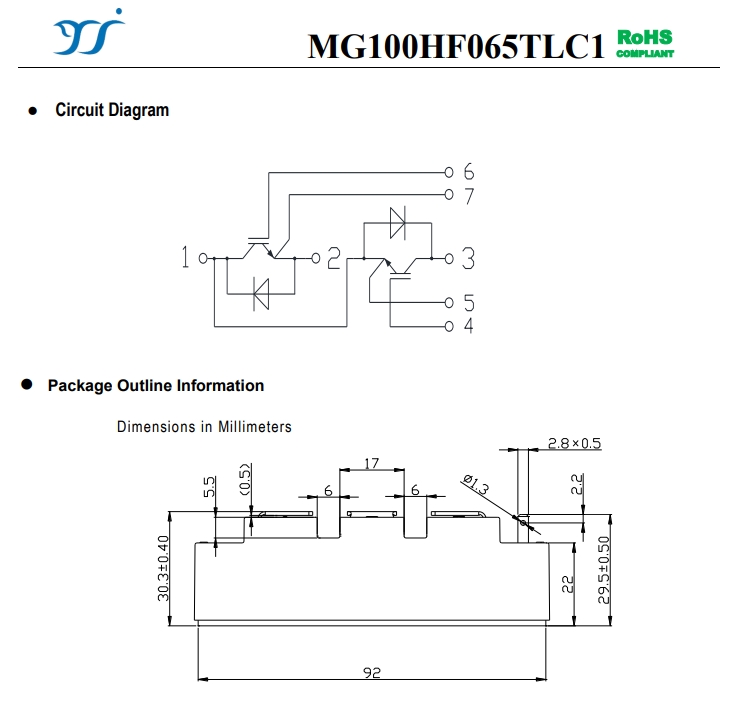

MG100HF065TLC1是一款650V/100A的IGBT功率模塊，采用先進的溝槽柵技術設計。該模塊集成了IGBT芯片和超快軟恢復反并聯二極管，最大結溫可達175℃，具有2500V的隔離電壓能力。其優化的封裝設計和電氣特性使其在高功率應用中表現出色。

核心性能參數

電壓與電流能力：該模塊具有650V的集電極-發射極擊穿電壓（VCES），在100℃殼溫下可承載100A的連續集電極電流（IC），脈沖電流能力高達200A（1ms脈寬）。這種高電流能力為電機啟動等瞬時過載場景提供了充足裕量。

高效能表現：采用溝槽柵技術，在100A工作電流下，集電極-發射極飽和電壓（VCE(sat)）典型值僅為1.45V（25℃時），即使在150℃高溫下也僅升至1.70V。416W（Tc=25℃時）的高功率耗散能力確保了高效的能量轉換。

開關特性：在300V/100A的典型工作條件下，開關性能優異。25℃時，開通時間152ns，關斷時間233ns；開通能量（Eon）為4.4mJ，關斷能量（Eoff）為2.6mJ。優化的動態特性使其在電機驅動等高開關頻率應用中表現突出。

集成二極管特性

模塊內置的超快軟恢復二極管具有出色的反向恢復特性：

100A正向電流下，正向壓降（VF）僅1.70V（25℃時）

反向恢復電荷（Qrr）低至1.0μC（25℃時）

反向恢復電流（Ir）典型值17A（300V時）這種優化的二極管特性顯著降低了開關損耗，提高了系統整體效率。

MG100HF065TLC1特別適用于以下應用場景：

電機驅動系統：為工業電機提供高效變頻控制

伺服驅動：用于AC/DC伺服系統的功率轉換

不間斷電源(UPS)：確保關鍵設備的電力供應

軟開關焊機：提供穩定的高功率輸出

工業變頻器：用于各類工業設備的變頻控制

產品優勢總結

與同類產品相比，MG100HF065TLC1具有以下顯著優勢：

先進的溝槽柵技術，實現低導通損耗

集成超快軟恢復二極管，降低系統成本

優化的熱阻設計，提升散熱效率

175℃高結溫能力，增強可靠性

緊湊模塊化設計，簡化系統集成

結語

揚杰科技MG100HF065TLC1 IGBT模塊通過精心設計的電氣特性和優化的熱性能，為工程師提供了一款高效可靠的功率解決方案。無論是面對工業電機驅動的高動態需求，還是UPS系統的穩定運行要求，這款模塊都能提供卓越的性能表現。
