本文介紹了無線通信系統中射頻電路的重要作用。

射頻電路是處理高頻信號的電路，在無線通信系統中發揮著至關重要的作用。它們負責接收、發射和處理射頻信號，確保無線通信設備能夠正常運行。射頻電路涉及到多個電路元件和技術，其設計和調試需要高精度、高穩定性和抗干擾能力。

1.射頻電路的基本概念

射頻電路是處理頻率范圍內的電磁波信號的電路，這些頻率通常高于普通的音頻信號和低頻模擬信號。射頻信號通常指的是頻率在幾十MHz到幾百GHz之間的電磁波。

無線通信設備使用射頻電路來發射和接收信號，這些信號通過天線與外部設備進行通信。例如，2G、3G、4G、Wi-Fi、藍牙和GPS等通信技術都依賴于射頻電路。

2.射頻電路的基本工作原理

射頻電路的主要工作原理是通過調制和解調信號，將信息轉換為電磁波形式進行傳輸。信號的發射和接收是通過電磁場和電流相互作用實現的，射頻電路將高頻信號轉換為電流信號，并反向轉換。

發射：在發射過程中，射頻電路需要將低頻的音頻、視頻或數字信號調制成高頻射頻信號，并通過功率放大器（PA）放大后，經過天線發射到空中。

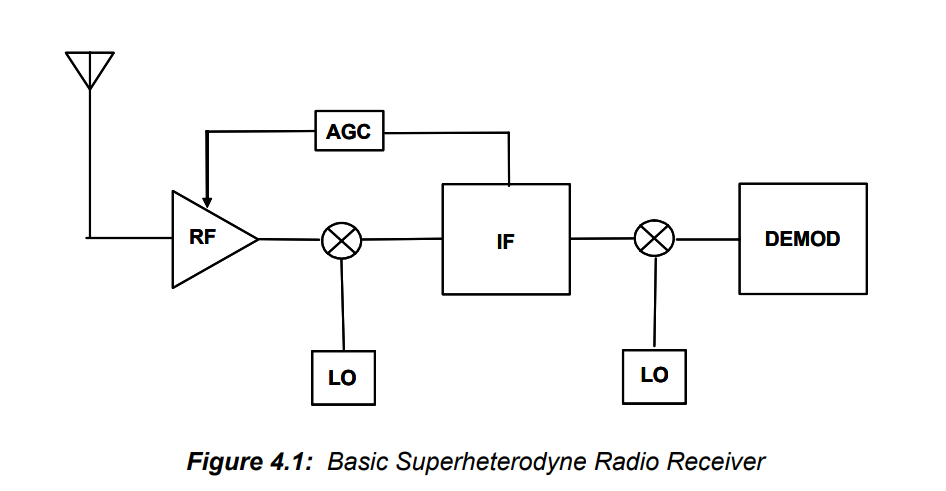

接收：在接收過程中，天線接收到來自外界的射頻信號，通過射頻電路進行解調，將其轉化為低頻信號供后續處理。

3.射頻電路的組成部分

射頻電路通常由多個不同功能的部分組成，每個部分都具有特定的作用：

天線（Antenna）：負責射頻信號的發射和接收。天線的設計和選擇直接影響信號的傳輸質量和接收性能。

功率放大器（PA，Power Amplifier）：用于放大信號的功率，以便信號能夠傳輸更遠的距離。功率放大器常常用于信號發射端。

低噪聲放大器（LNA，Low Noise Amplifier）：用于接收信號時，先對微弱的射頻信號進行放大，減少信號的噪聲干擾，提高接收靈敏度。

射頻開關（Switch）：射頻開關用于在不同的信號路徑之間切換，使得設備能夠根據需求選擇適當的信號路徑進行發射或接收。

射頻濾波器（Filter）：射頻濾波器用于選擇性地通過或阻擋特定頻率范圍的信號，從而過濾掉干擾信號，保證通信的穩定性和信號的清晰度。

雙工器（Duplexer）：雙工器可以在同一頻段上同時進行發射和接收，通過將發送和接收信號進行分離，避免信號之間的干擾。

功率耦合器（Coupler）：功率耦合器用于將傳輸的射頻信號分配到不同的路徑或設備中，保證信號的均勻分配。

4.射頻電路的性能指標

射頻電路的設計和性能評估通?；谝韵聨讉€關鍵指標：

功率：功率是射頻信號的強度，影響信號的傳輸距離和接收靈敏度。射頻電路需要保證在發射和接收過程中有足夠的功率來保證信號的可靠性。

頻譜寬度：頻譜寬度是指射頻信號在頻域中占用的頻率范圍。射頻電路需要處理不同頻段的信號，頻譜寬度的控制對于避免頻率沖突和信號干擾至關重要。

噪聲：噪聲是指在信號處理中引入的無用信號或干擾。射頻電路設計時需要盡量減少噪聲，尤其是在接收端，確保信號的清晰度。

非線性：射頻電路的非線性特性可能導致信號的失真或互調干擾。設計時需要控制非線性，確保信號傳輸的準確性。

插入損耗：插入損耗是指信號在通過射頻元件時，由于元件的物理特性而產生的信號損失。較低的插入損耗是射頻電路設計的重要目標。

5.射頻電路的測量與測試

射頻電路的測量通常是在頻域進行的，這與數字電路和低頻模擬電路的時域測試不同。常用的測試儀器包括：

頻譜分析儀（Spectrum Analyzer）：用于測量射頻信號的頻譜特性，包括頻率、功率、噪聲、諧波等。

網絡分析儀（Network Analyzer）：用于測量射頻元件的網絡特性，例如反射損耗、插入損耗、S參數等。

信號發生器（Signal Generator）：用于產生不同頻率和幅度的射頻信號，用于測試射頻電路的響應。

6.射頻電路的常見應用

射頻電路在各種無線通信設備中得到廣泛應用，常見的應用領域包括：

移動通信：2G、3G、4G、5G等無線通信標準的收發設備都依賴射頻電路。射頻電路用于處理和傳輸基站和終端之間的無線信號。

Wi-Fi和藍牙：Wi-Fi路由器、無線接入點、藍牙設備等都使用射頻電路來進行無線數據傳輸。

衛星通信與導航：衛星通信系統、GPS導航系統依賴射頻電路處理高頻信號，實現與衛星的通信。

射頻識別（RFID）：RFID系統使用射頻電路來進行物品追蹤與識別，廣泛應用于物流、門禁、支付等領域。

7.射頻電路設計中的挑戰

射頻電路的設計和優化面臨一些技術挑戰：

信號干擾與噪聲：射頻電路通常需要在復雜的電磁環境中工作，信號干擾和噪聲可能導致性能下降。設計時需要考慮如何減少干擾并提高抗干擾能力。

功耗與效率：射頻電路，特別是在移動設備中，需要兼顧高效能和低功耗，以延長電池壽命。

頻率選擇與管理：不同的無線通信技術使用不同的頻段，如何有效利用有限的頻譜資源并避免互相干擾是射頻設計中的一個難題。

8.結論

射頻電路是無線通信系統中的關鍵組件，它負責將信息轉換為無線信號并進行傳輸。射頻電路的設計需要具備高度的專業性，涉及多個電路元件和復雜的工程實踐。通過精確的設計和優化，射頻電路確保無線設備能夠穩定、高效地進行通信，為現代通信技術的實現提供了核心支持。
