鑫金暉科技是一家專業生產絲網印刷設備、隧道爐烘干設備以及提供自動化連線解決方案的科技型、高新技術型、專精特新型企業。

在pcb絲印設備方面，鑫金暉旗下現有：半自動絲印機：垂直式絲印機、左右（單/雙）跑臺絲印機、前后跑臺絲印機；全自動絲印機；智能薄板絲印機；全自動大臺面絲印機以及相關連線生產方案。

本期主要為大家介紹適用薄至0.3mm板材的智能薄板絲印機及全自動薄板印烤印烤生產線。

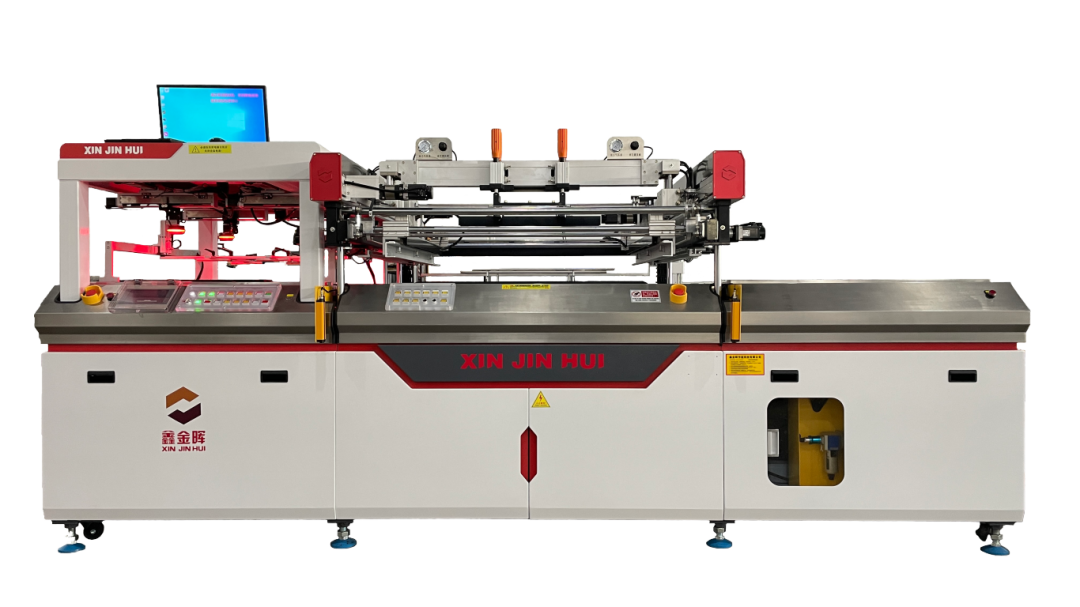

智能薄板絲印機

薄板絲印因板材過薄，在絲印過程中容易出現板材變形、移位影響絲印品質，因此大多廠家采用半自動絲印機做薄板主力絲印設備，無法適用大批量生產。

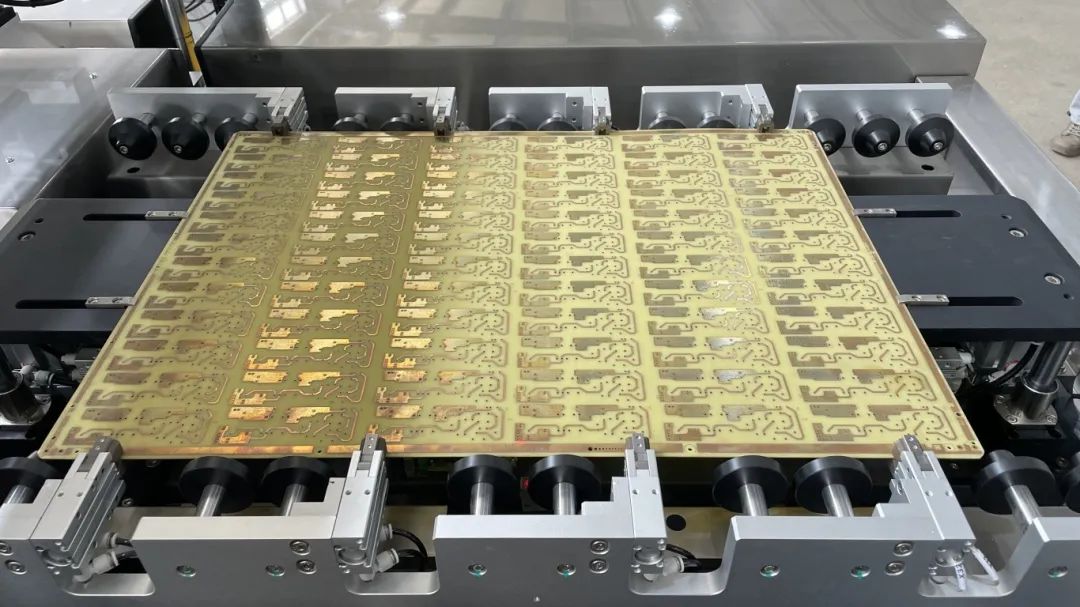

鑫金暉智能薄板絲印機采用板面輸送，印刷部分臺車增配4個定點夾勾，保證薄板在輸送過程中不會變形、移位，成功解決薄板自動輸送難題，適合薄板大批量連續性生產作業。

適用：0.3mm-2.0mm單面板/多層板文字印刷；單面板阻焊印刷。

主要參數特點

對位段：

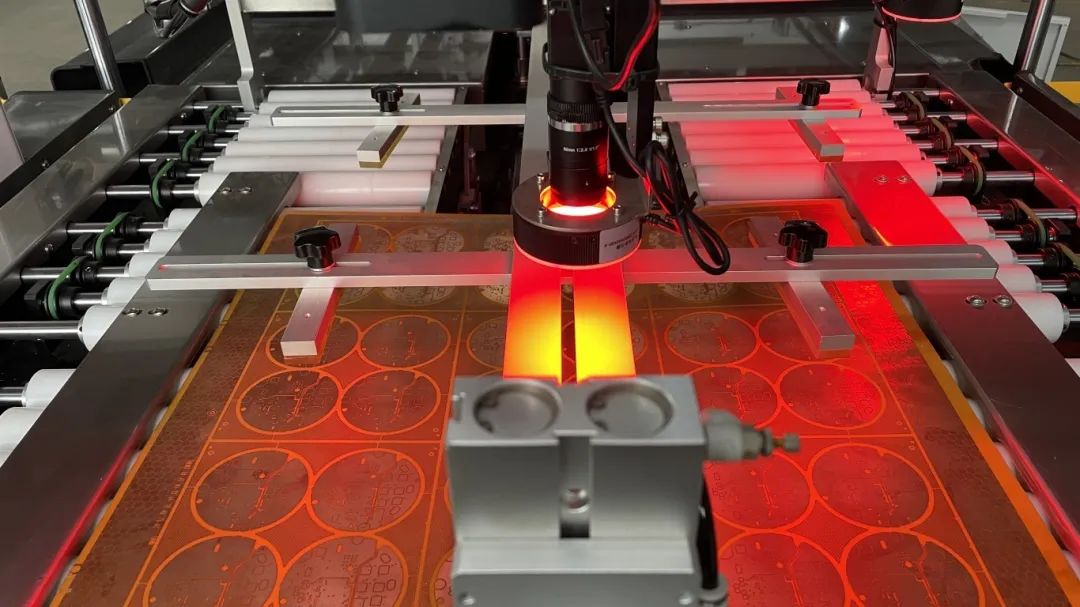

CCD對位系統搭配高階程序驅動三軸伺服對位，對位精度達到um級；自動校準對位，可有效縮短切換料號時間，實現日增產1000片板以上；針對不同板材絲印需求，可選配2支或4支CCD，實現精準快速對位；不限標靶形狀，可做循跡追蹤。

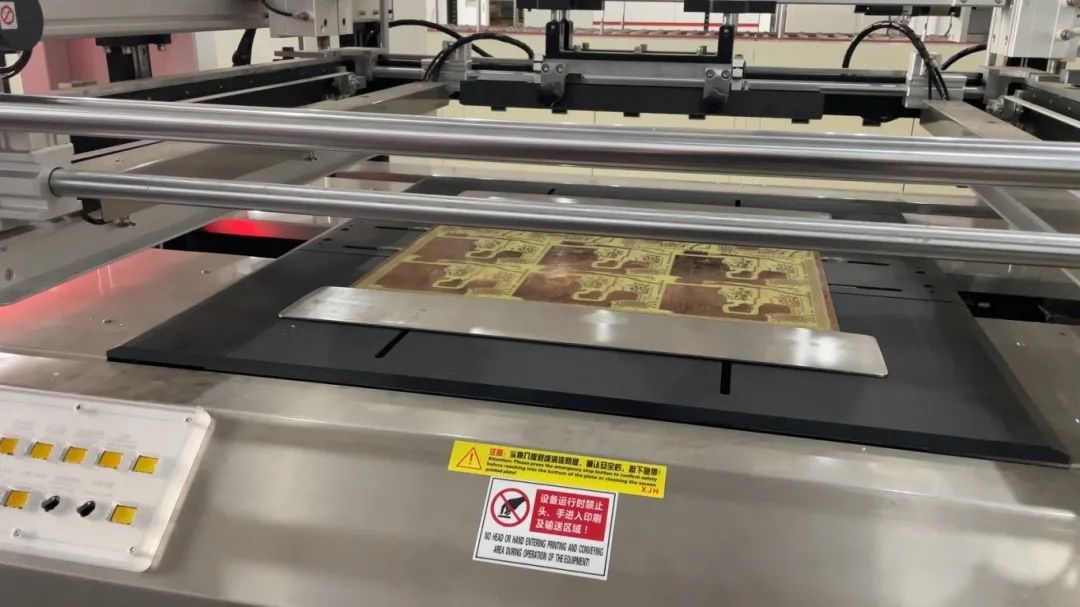

印刷段：

四柱式動力升降系統，機械強度高，設備穩定性強；印刷頭搭載自鎖機構， 進一步保障印刷穩定與平衡以及生產安全。

出料段：

基于自動化設計理念，出料輸送滾輪承接跑臺，可直接連接往后工序輸送機構，實現連線化作業。

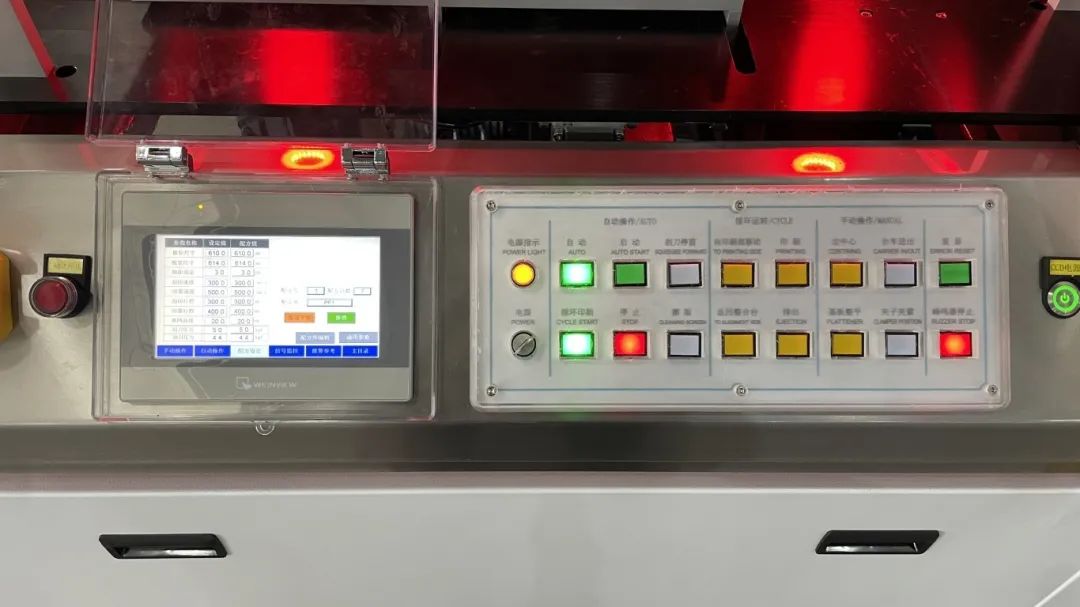

控制系統：

采用PLC連接各系統，實現集成化控制；所有傳動系統參數化、標準化，通過人機界面操作易上手；100組操作模式記憶位址，可記憶各參數設定，減少調試時間。

安全系統：

搭載多重安全防護：偵錯連鎖回路、單鍵自動復歸防呆回路、前后安全光柵、急停按鈕等，保障人員與設備的安全。

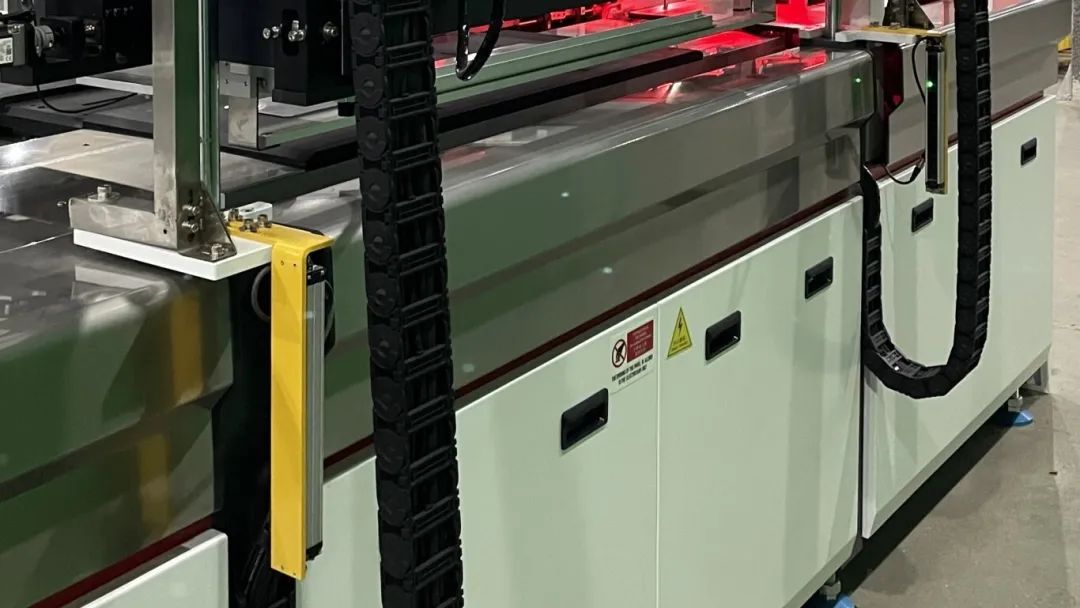

全自動薄板印烤印烤生產線

全線由AB面智能薄板絲印機、AB面31.75mm雙通道懸吊式隧道爐、暫存機組成。A面絲印完成后，進入A面隧道爐完成烘干，可選配暫存機暫存，或者直接進入B面絲印烘干。

適用：0.3-2.0mm薄板阻焊油墨絲印烘干/多層板文字印刷

主要參數特點

雙通道設計：在保證產速匹配的同時，大幅縮減占地面積，場地適用性更加廣泛。

夾治具創新：懸吊夾子改用倒扣結構的雙面夾子，夾板壓力更大，相比單面夾子，有效減少碰板、掉板。

機械手串聯：機械手上下料，自動化作業，有效提高生產效率與降低人工成本。

新增暫存機：保障A面絲印烘干不受B面影響，減少停機等待浪費與關停機電力損耗。

去除掛釘床：A面烘干完成后，B面絲印無需掛釘床，適合多雜料號靈活生產。
