Analog Devices MAX98361即插即用數字D類放大器是簡單易用的低成本數字脈沖編碼調制(PCM) 輸入放大器，具有業界領先的AB類音頻性能和D類效率。MAX98361設有數字音頻接口，可自動識別不同PCM和TDM時鐘方案，無需I2C編程。這款易于使用的放大器使用戶能夠提供電源、LRCLK、BCLK和數字音頻以生成音頻。此外，新型引腳分配使用戶能夠使用經濟高效的WLP封裝，而無需昂貴的通孔。

數據手冊：*附件：Analog Devices ， Maxim Integrated MAX98361即插即用數字D類放大器數據手冊.pdf

Analog Devices MAX98361即插即用數字D類放大器設有靈活的數字音頻接口，支持I2S、左對齊和8通道時分多路復用 (TDM) 數據格式。數字音頻接口接受8kHz、16kHz、32kHz、44.1kHz、48kHz、88.2kHz和96kHz采樣率。同時，在I2S和左對齊模式下，數據字可以是16位、24位或32位，在TDM模式下，數據字可以是16位或32位。該器件的數字音頻接口輸入閾值非常適合用于連接1.2V和1.8V邏輯，該器件可承受高達5.5V的邏輯輸入電壓。

MAX98361A與MAX98361B具有1ms快速導通時間，而MAX98361C與MAX98361D在導通和關斷期間的音量超過13ms。該器件無需通常用于PCM通信的外部MCLK信號。這些特性可降低EMI，減少可能的電路板耦合問題，并減少尺寸和引腳數。

MAX98361的額定工作溫度范圍為-40°C至+85°C。

特性

• 簡單的即插即用設計
• 單電源供電：2.5V至5.5V
• 在5V電壓下為4Ω負載提供3.2W輸出功率
• 靜態電流：2.2mA
• 導通時間（適用于MAX98361A和MAX98361B）：1ms
• 效率：92% (RL = 8Ω, THD+N=10%)
• 輸出噪聲：10μVRMS
• 動態范圍：110dB
• 1KHz時THD+N低至0.009%
• 無需MCLK
• 采樣率：8kHz至96kHz
• 在I^2^S和左對齊模式下支持左、右或（左/2+右/2）)輸出
• 借助高級邊沿速率控制，可實現無濾波器D類輸出
• 217Hz時具有81dB PSRR
• 具有1.5μA待機電流，EN引腳上無需采用GPIO
• 較低射頻靈敏度抑制GSM無線電發出的TDMA噪聲
• D類開關頻率調節至5%，以改善EMI
• 各種防雜音電路
• 強大的短路保護和熱保護
• 采用節省空間的封裝：9引腳WLP（0.4mm間距）
• 采用單個旁路電容器的WLP解決方案尺寸為3.69mm^2^

應用

• 單節鋰離子電池/5V器件
• 智能揚聲器
• 筆記本電腦
• 物聯網設備
• 游戲設備（音頻和觸覺）
• 智能手機
• 平板電腦
• 攝像頭

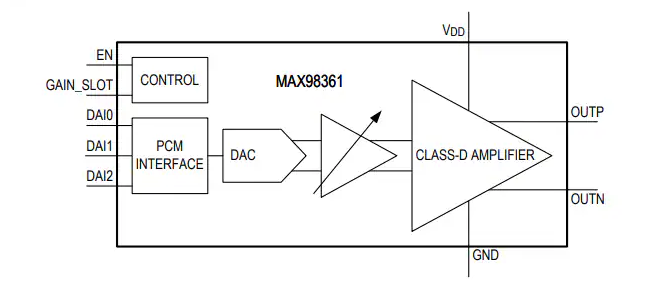

簡化框圖
