一、案例背景
在工業自動化系統中，常常需要將不同協議的設備進行集成，以實現數據的交互和控制。本案例介紹了一種利用?工業級Profinet轉RS485 Modbus-Rtu協議網關（規格型號：ZP-WTU-PNMD02）?實現Profinet與RS485-Modbus設備通信的解決方案。

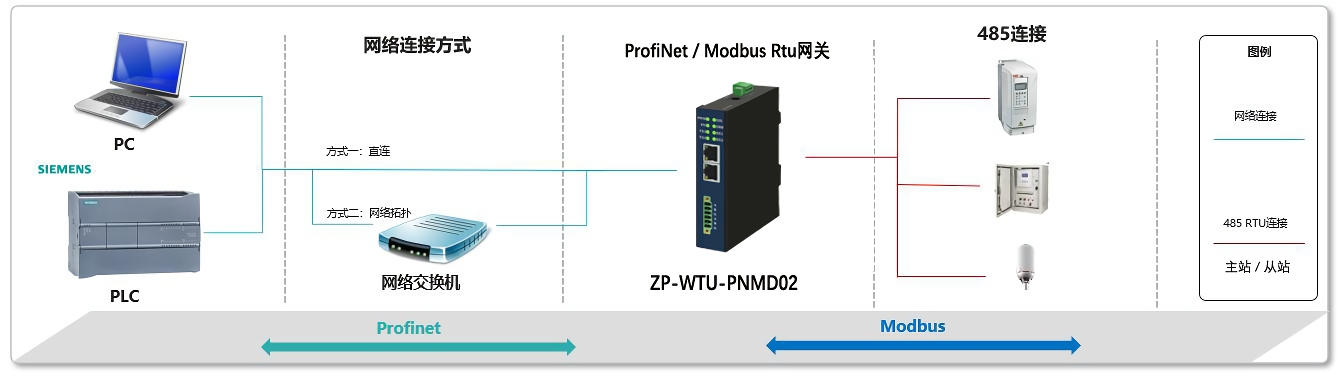

二、系統架構
?Profinet端設備?：如西門子PLC（如200SMART、300、1200、1500系列）等，作為主站設備。
?RS485 Modbus端設備?：如傳感器、執行器等，作為從站設備。
?協議網關?：ZP-WTU-PNMD02網關，負責Profinet與RS485 Modbus協議之間的轉換。
?
三、實施方案
?設備連接?：
將Profinet端設備通過網線連接到網關的Profinet接口。
將RS485 Modbus端設備通過RS485線纜連接到網關的RS485接口。
?
配置網關?：
通過網關自帶的WEB可視化界面，進行協議轉換設置。
設置網關的IP地址、子網掩碼等網絡參數，確保與Profinet網絡正常通信。
配置RS485端口的波特率、數據位、校驗位等通信參數，與Modbus設備保持一致。

數據交互?：
在Profinet端設備的PLC程序中，通過指定的通信塊或函數塊與網關進行數據交換。
網關將接收到的Profinet數據轉換為Modbus協議格式，并通過RS485接口發送給Modbus設備。
Modbus設備響應的數據同樣通過網關轉換為Profinet協議格式，回傳給PLC。

四、案例效果
?無縫集成?：
實現了Profinet與RS485 Modbus設備的無縫集成，簡化了系統架構。
?數據實時性?：網關支持高速的數據轉換和傳輸，保證了數據的實時性。
?故障報警?：網關自帶報警功能，當通信異常或設備故障時，能夠及時發現并處理。

五、總結
本案例通過利用深圳市振鑫通信科技公司的ZP-WTU-PNMD02網關，成功實現了Profinet與RS485 Modbus設備之間的通信。該方案具有配置簡單、數據實時性高、故障報警及時等優點，適用于工業自動化系統中不同協議設備集成的場景。
