大家是否想過，我們的智能手機為何能夠拍攝出令人驚嘆的照片、播放清晰悅耳的音樂或是準確測量心率？

答案就藏在模擬集成電路（IC）設計領域。模擬電路在電子技術中發揮著至關重要的作用，負責處理連續信號，而這些連續信號構成了現代世界的支柱。此外，模擬 IC 設計將藝術與科學完美融合，工程師通過精心設計電子電路來處理連續信號。在設計過程中，他們需要綜合考量各種因素，包括進行大量的調整、優化以及一些迭代任務。

在本文中，我們將探討模擬 IC 設計流程的各個階段，并重點介紹每個步驟中使用的 Cadence 工具。

模擬 IC 設計流程

模擬 IC 設計是一個將概念轉化為高性能物理芯片的迭代過程。以下是其中涉及的每個階段。

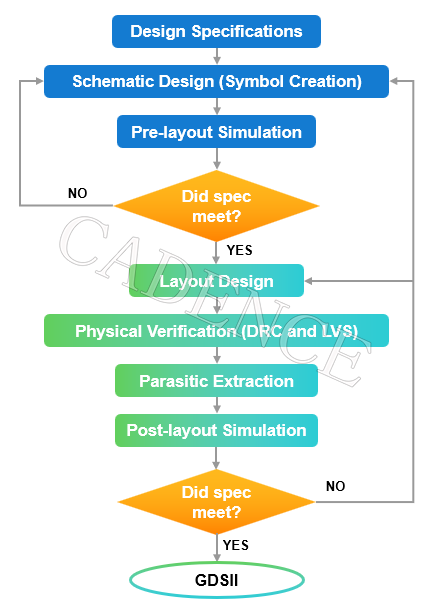

模擬 IC 設計流程

設計規范：奠定基礎

模擬 IC 設計流程的第一步是定義規范，包括性能指標、功耗和面積限制。明確了解這些要求是順利開展后續設計階段的關鍵。

原理圖設計和符號創建：賦予設計生命

下一階段是使用Virtuoso Schematic Editor創建原理圖設計和符號，借助這一工具，可以輕松、準確地創建和編輯原理圖。

布線前仿真：驗證功能和性能

版圖前仿真對于驗證電路的功能和性能至關重要。Cadence Spectre Circuit Simulator用于進行電路仿真，而Virtuoso ADE Explorer 和 Virtuoso ADE Assembler提供用戶友好的界面。這些工具可幫助設計師在版圖階段之前發現和修復潛在問題。

版圖設計：將原理圖轉化為現實

在此階段，原理圖被轉換為物理版圖。每個晶體管都經過精心排布，以優化布線和面積。Virtuoso Layout Suite具有創新的自動布局布線功能，大大加快了版圖設計過程。

物理驗證：確保設計完整性

物理驗證是一個關鍵步驟，包括使用Pegasus Verification System執行 DRC（設計規則檢查）和 LVS（實體與邏輯）檢查。借助適用于Virtuoso Studio的全新iPegasus Verification System，設計人員能夠在Virtuoso Layout Suite中無縫運行物理驗證檢查。

寄生參數提取：精確建模以實現最佳性能

寄生參數提取涉及從版圖中識別寄生元件并為其建模，以確保最佳性能。Cadence Quantus Extraction Solution可高精度地完成這一任務，幫助設計人員優化設計，進而獲得良好的成果。

版圖后仿真：功能和性能的最終檢查

在提取的版圖視圖上進行版圖后仿真，對功能和性能進行最終檢查。設計人員可以重復使用版圖前仿真中的相同設置，確保設計流程順暢且高效。

流片：準備投產

最后階段是生成用于制造的 GDSII 文件。芯片完成制造并經過質量檢驗后，即可投入市場。

通過遵循這一全面的模擬 IC 設計流程，設計人員可以利用 Cadence 工具的強大功能，創建高性能、可靠且高效的模擬 IC。無論您是經驗豐富的設計師還是剛入門的初學者，該流程均可為您提供清晰的路線圖，助您在復雜的模擬 IC 設計領域取得成功。
