首先對西門子PLC進行組態，設置好ModnusTCP從站參數。

S7-1200 Modbus TCP 實驗環境

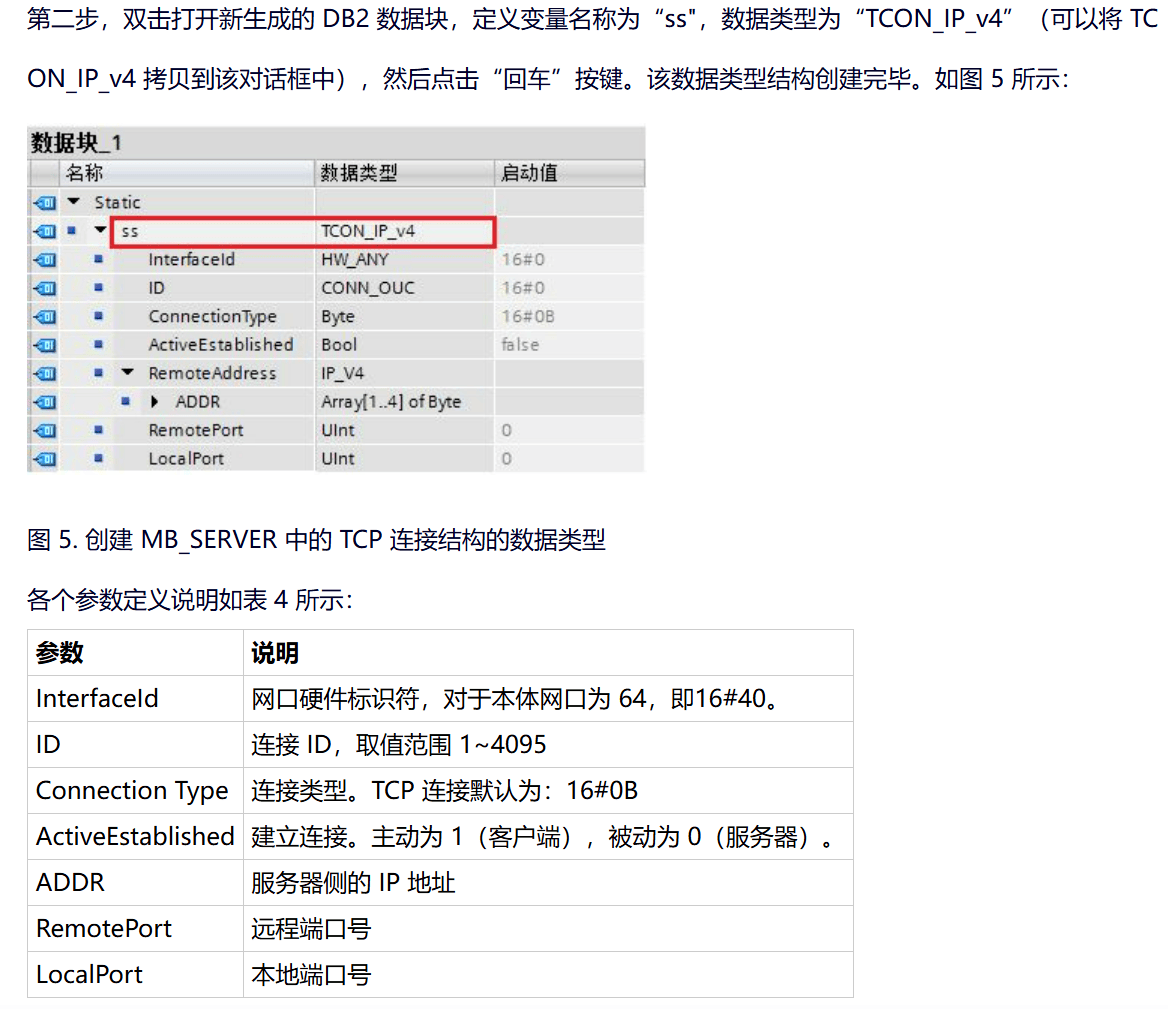

下面以網關與S7-1200 之間進行 Modbus TCP 通信為例，詳細闡述客戶端與服務器側如何編程及通信的過程，本文檔只介紹服務器部分組態編程，客戶端部分參見客戶端文檔。

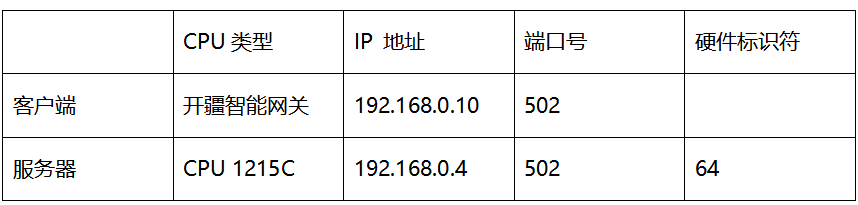

. Modbus TCP 通信雙方的基本配置

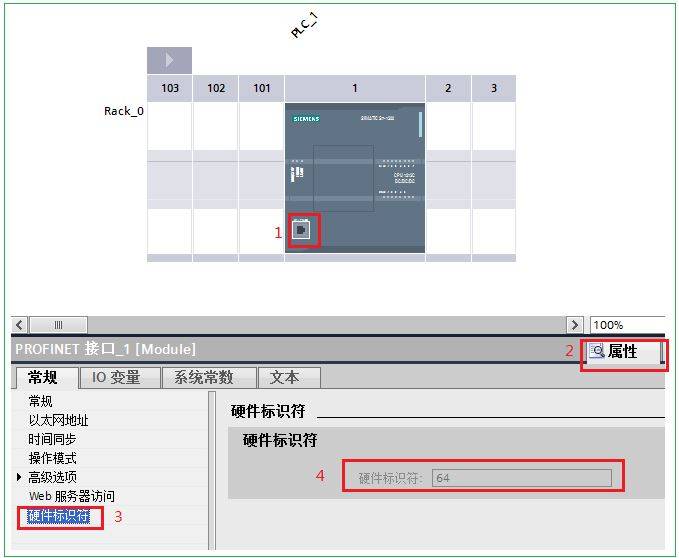

硬件標識符是在“設備組態”中，雙擊 PROFINET 接口，然后在“屬性”中的“硬件標識符”中查看，如圖 2 所示。

圖 2. S7-1200 設備的 PROFINET 接口硬件標識符

S7-1200 Modbus TCP 服務器編程

“MB_SERVER”指令將處理 Modbus TCP 客戶端的連接請求、接收并處理 Modbus 請求并發送響應。

1. 調用 MB_SERVER

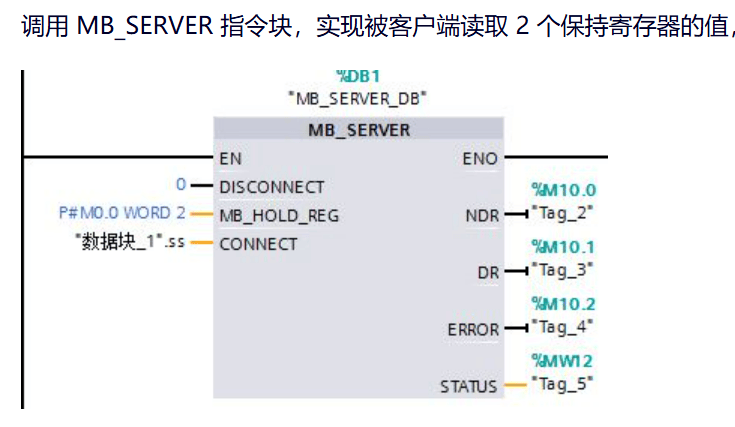

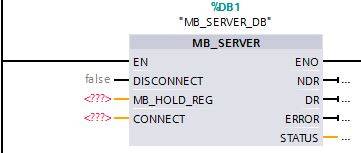

將 MB_SERVER 指令塊在“ 程序塊 > OB1 ”中的程序段里調用，調用時會自動生成背景 DB ，點擊確定即可，如圖 3 所示。

圖 3. 調用 MB_SERVER 指令塊

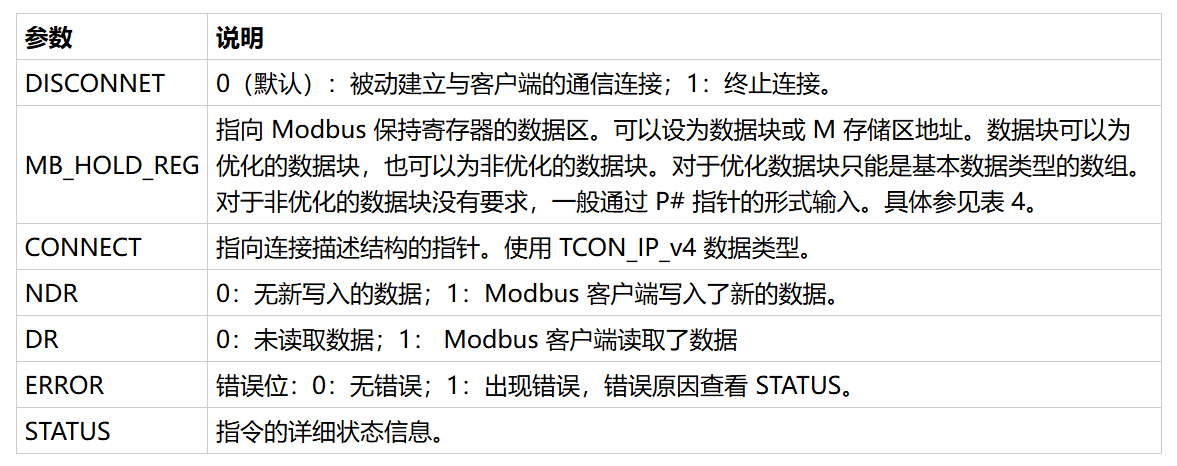

該功能塊各個引腳定義如下表 3所示：

編輯

設置好從站后下載組態到PLC即可。

打開網關配置軟件。

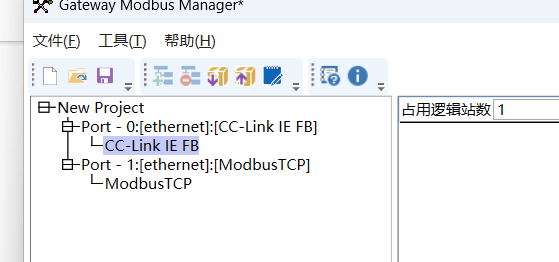

配置CCLink IE從站參數

通過網關的配置軟件，設置網關作為CCLink IE從站的參數：

占用數：與PLC主站配置的一致。

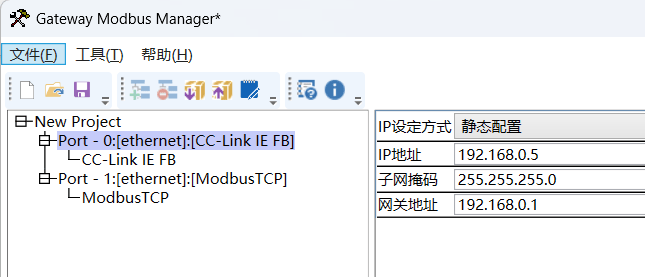

設置IP地址：網關作為CCLINKIE一側的IP地址。

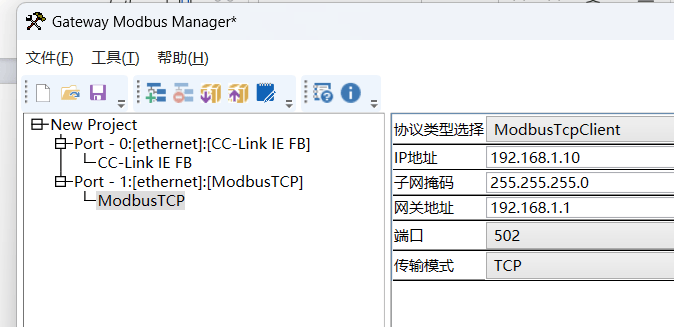

配置Modbus TCP參數

IP地址：設置網關Modbus TCP端的靜態IP（如192.168.0.10）。

端口號：默認502（可自定義）。

寄存器映射規則：

將CCLink IE的輸入數據（如X區域）映射到Modbus的3x輸入寄存器（地址30001開始）。

將CCLink IE的輸出數據（如Y區域）映射到Modbus的4x保持寄存器（地址40001開始）。

示例：PLC的D100~D131（32字）映射到Modbus 40001~40032。

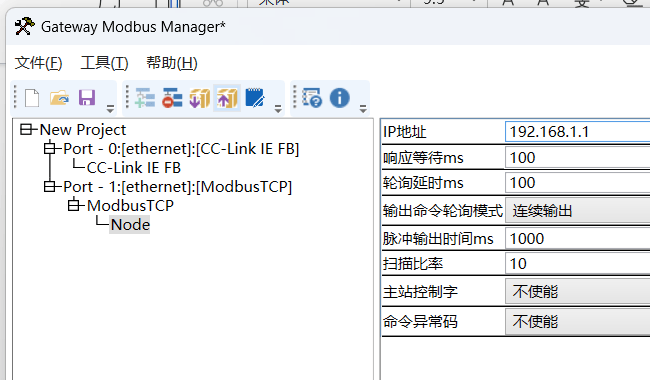

添加從站并設置IP地址，和西門子PLC保持一致

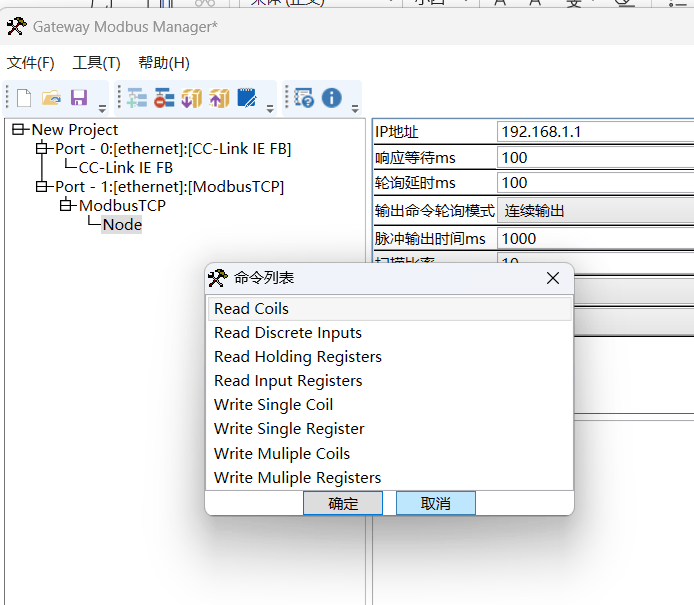

添加modbus功能碼，本例以03功能碼為例

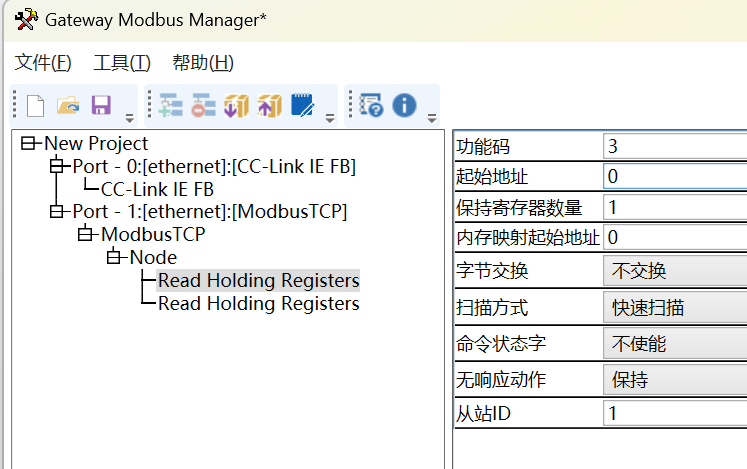

填寫PLC作為ModbusTCP從站的寄存器地址與數量

確認無誤將配置下載進網關，并開始配置CCLinkIE主站（三菱PLC）

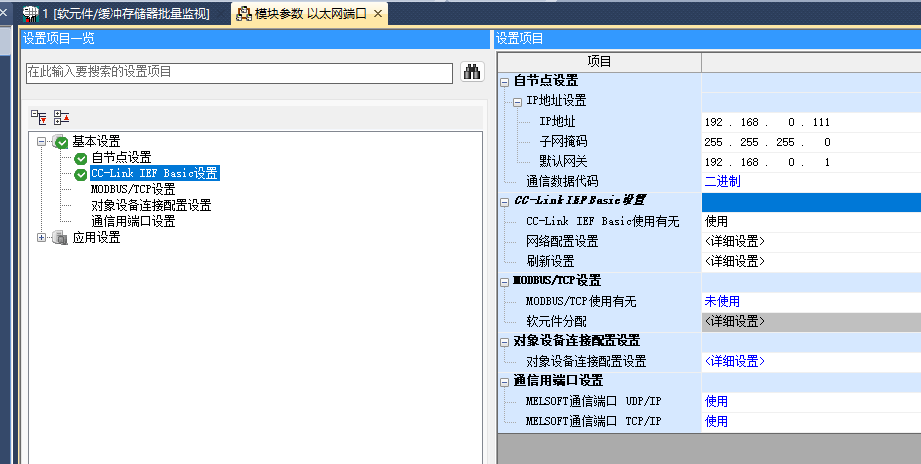

打開三菱PLC，設置CClinkIE一側的參數配置，首先設置PLC的IP地址

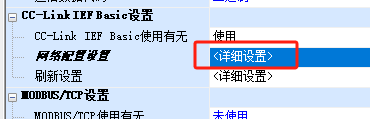

雙擊詳細設置進入CClinkIE配置

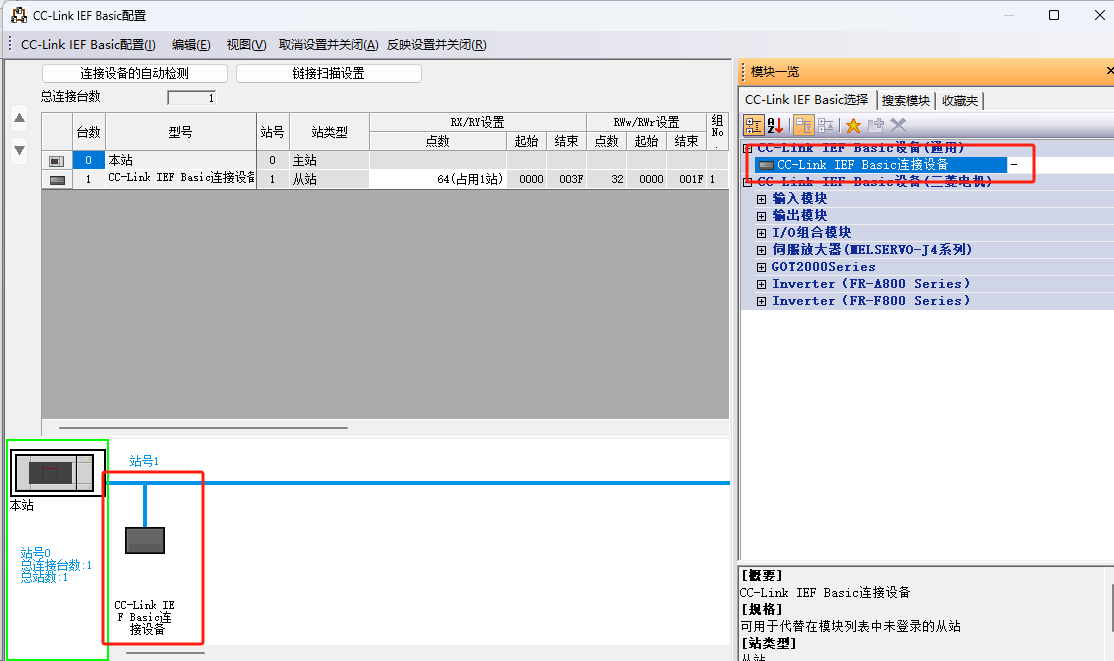

添加通用從站IP地址以及占用點數

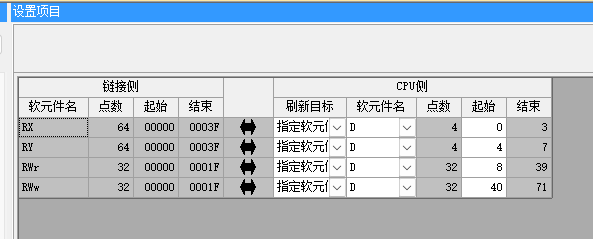

設置好分配的軟元件

到此，全部配置完成，將設備上電后觀察指示燈狀態正常即可。
