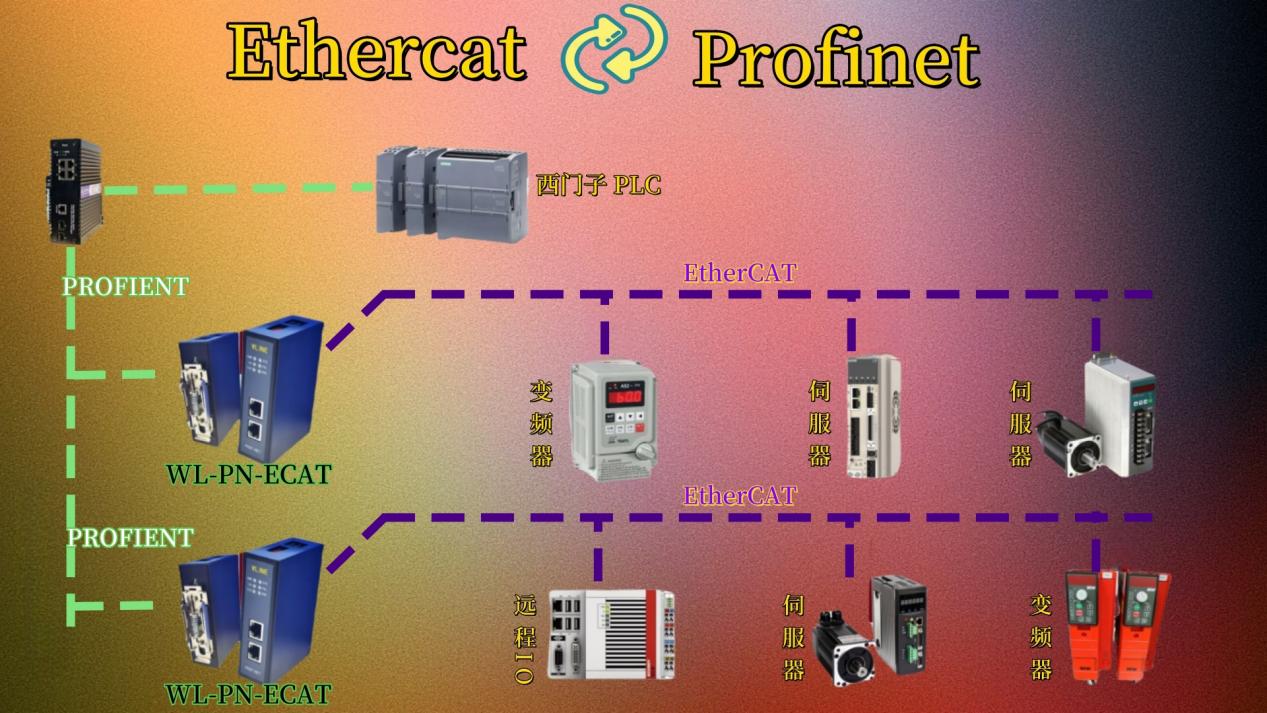

在汽車涂裝車間自動化控制系統中，中央控制器是核心。它運用Profinet協議和上位機通信，可實時收發指令與反饋信息。中央控制器負責調控噴涂機器人、輸送鏈電機和供漆系統，保障涂裝作業精確高效。此外，部分有特殊通信需求的設備（如高精度噴槍控制模塊、環境監測傳感器）采用了Ethercat協議。

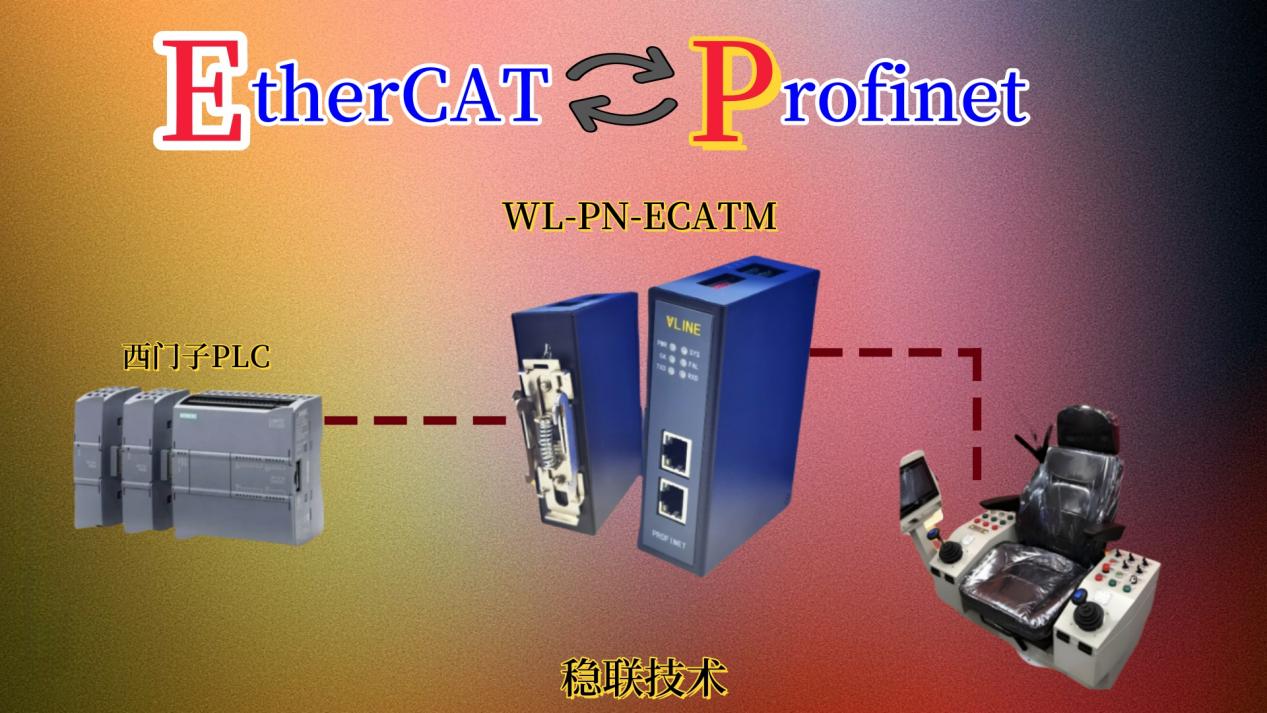

他們之間有協議不兼容的問題，那怎么通信呢？通過使用Ethercat轉Profinet網關模塊，成功解決了Profinet網絡和Ethercat網絡之間的通信問題。中央控制器可以實時監控噴槍控制模塊的運行狀態，根據車身輪廓和涂裝工藝的具體要求，精確調節噴槍的流量、角度和速度，從而實現了高品質的涂裝效果。另外，環境監測傳感器收集的溫度、濕度和VOC濃度等信息也能迅速傳遞給中央控制器，以便及時有效地管理涂裝車間的環境狀況。

配置流程：

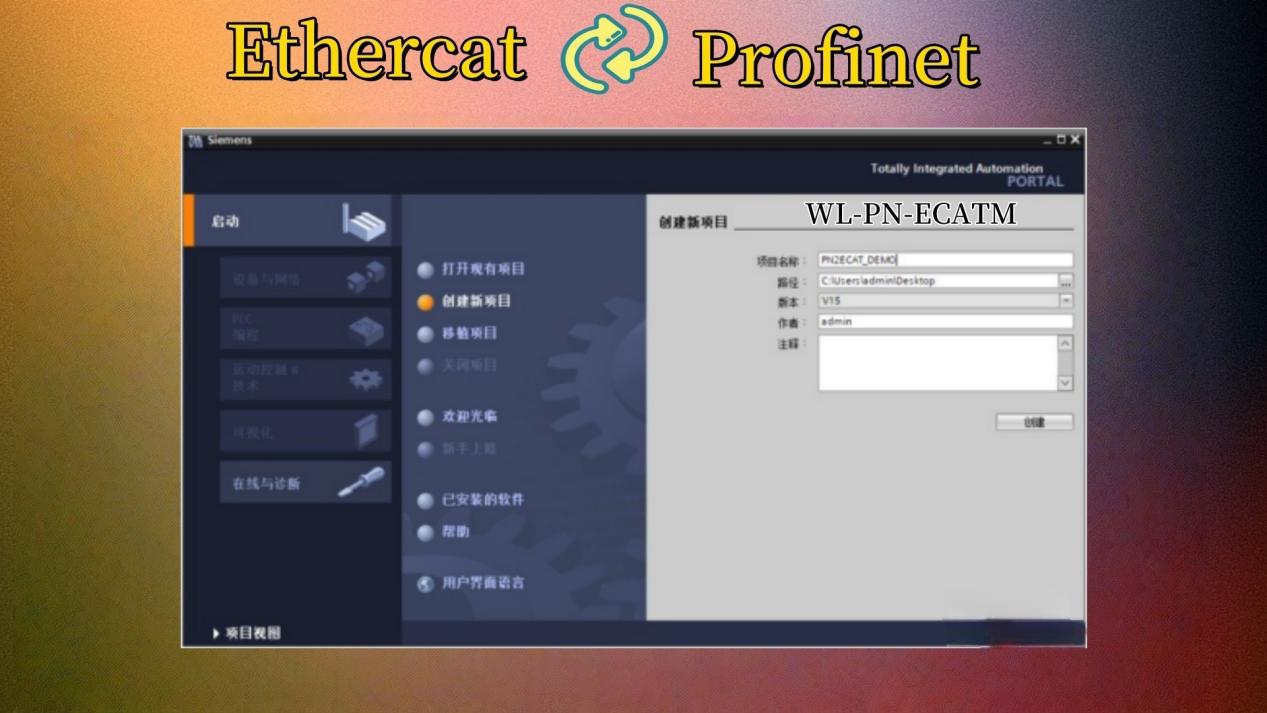

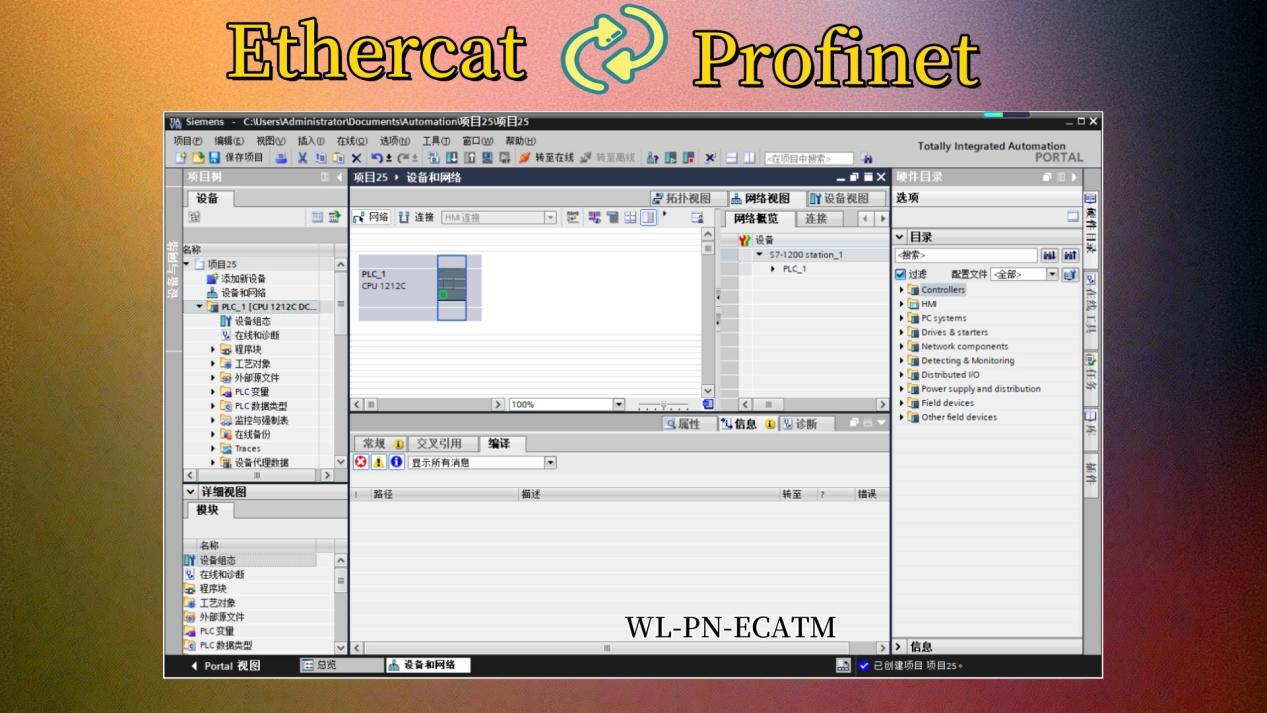

啟動TIA Portal軟件平臺，選擇啟用“新建項目”功能模塊，按規范依次輸入項目名稱、設定文件存儲路徑等關鍵信息，隨后點擊“創建”按鈕以完成操作，具體操作情形如圖所示。

在Portal視圖或已構建項目視圖中，將CPU集成至項目。在視圖界面，選擇“設備與網絡”選項，點擊“添加新設備”按鈕（或在項目視圖界面，雙擊項目名稱下的“添加新設備”），隨即彈出“添加新設備”對話框，在此對話框中添加一個支持PROFINET接口的控制器。

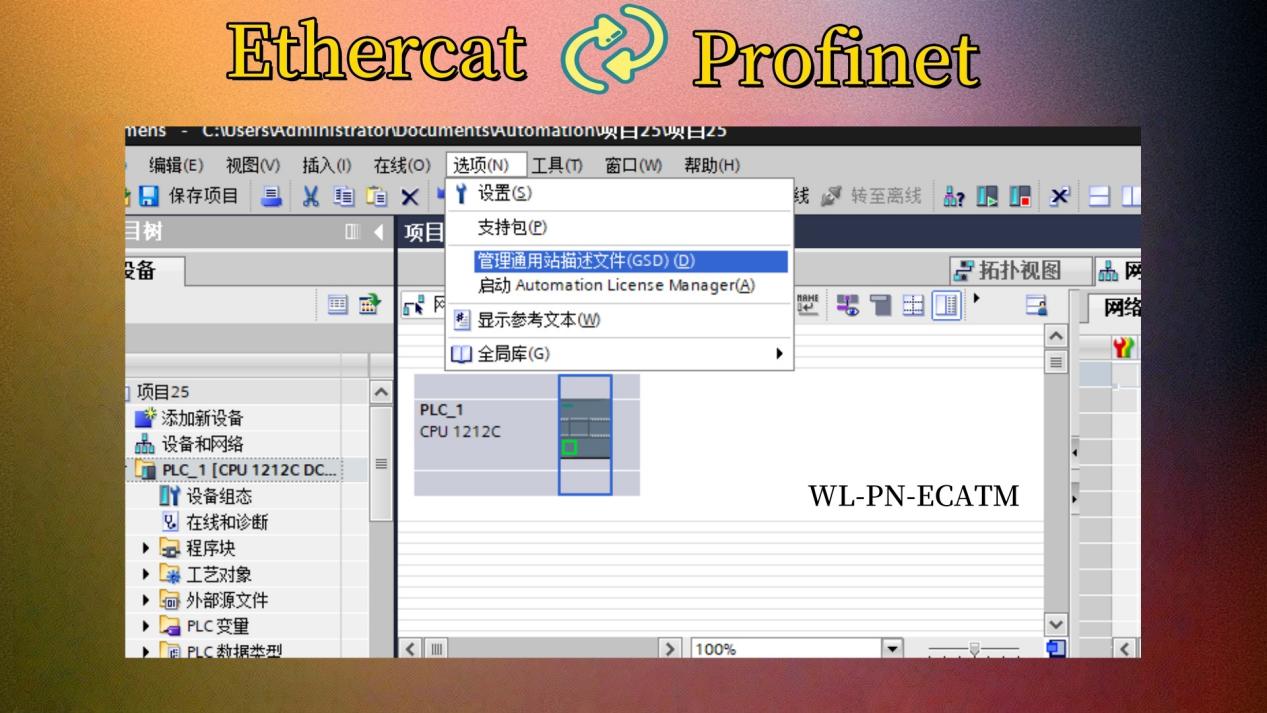

在TIA Portal的菜單欄中，選擇“選項”功能，隨后點擊“管理通用站描述文件”，操作流程如下所示：

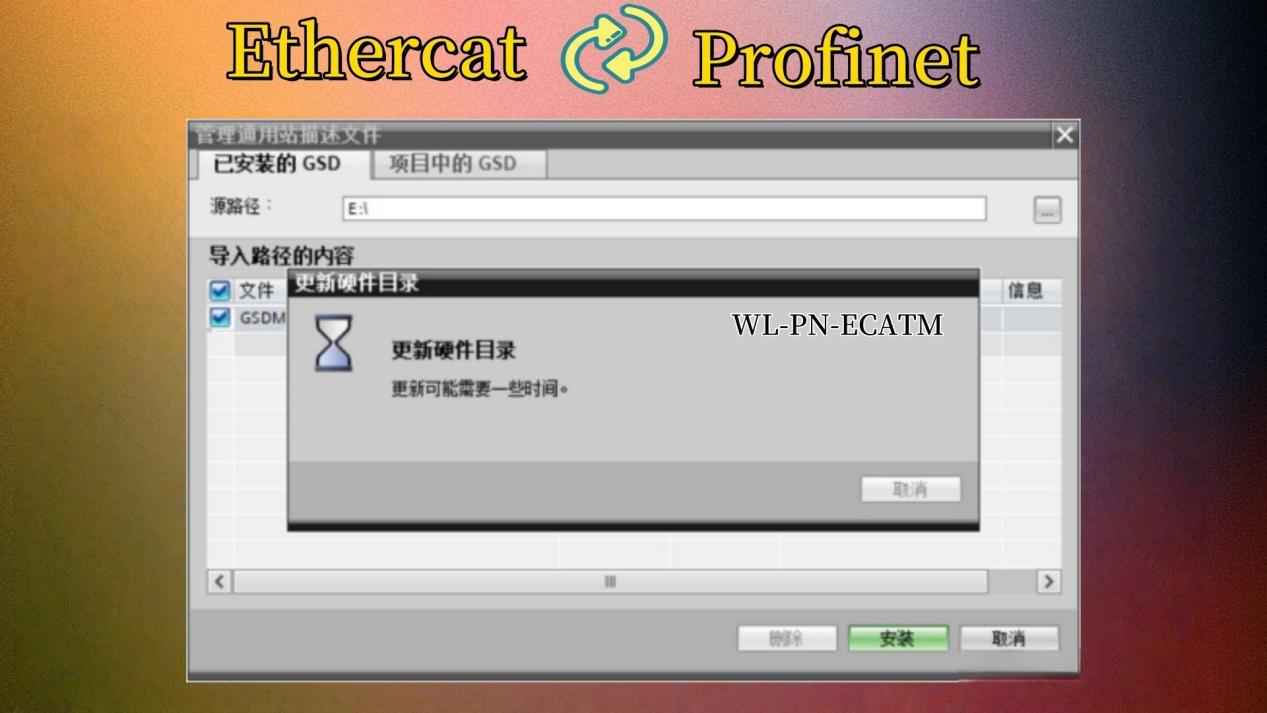

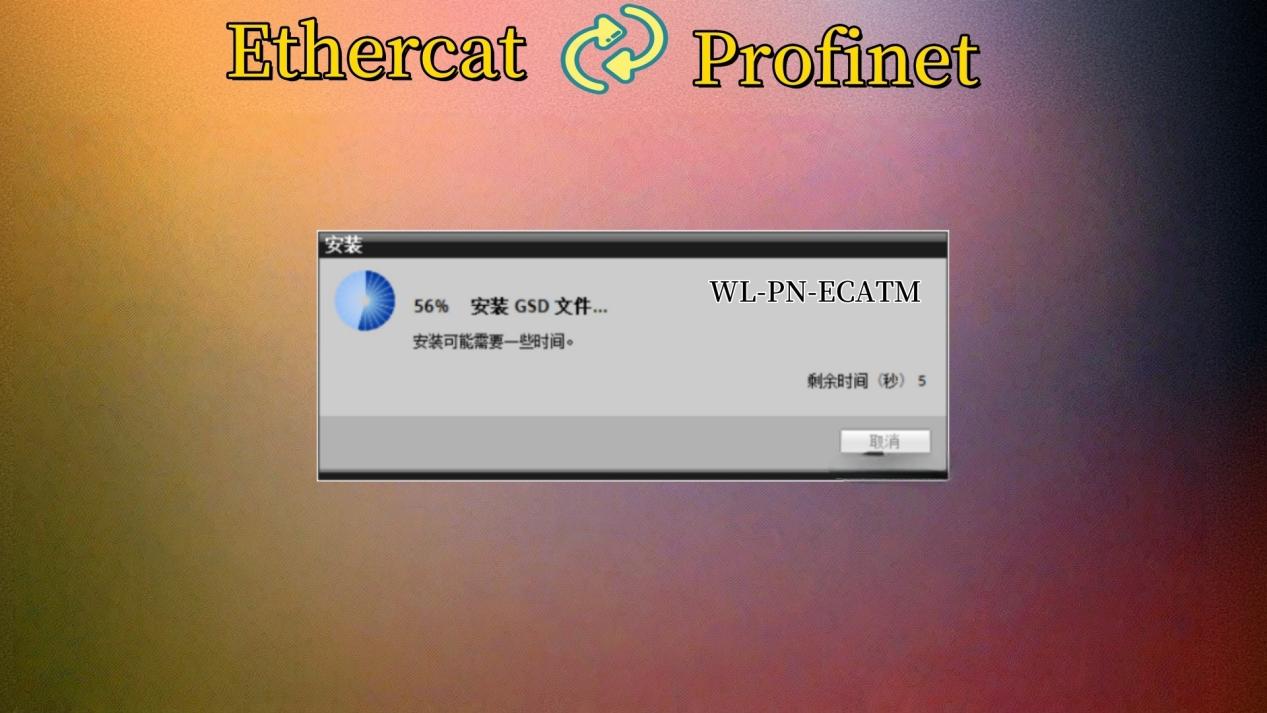

當對話框彈出后，將操作定位至“已安裝的 GSD”選項卡，緊接著點擊源路徑選擇按鈕，此時會呈現一個用于瀏覽文件夾的對話框。于該對話框內，將操作定位到 GSD 文件所在的文件夾，選定此文件夾后，點擊確認按鈕。隨后，選取需要導入的 GSD 文件并執行安裝操作，持續等待直至安裝流程徹底完成。

軟件將對硬件目錄進行更新。

請通過雙擊操作打開設備與網絡圖標，隨后在硬件目錄中檢索GSD文件名，并添加pn-ecat設備模塊。在完成設備模塊的添加后，利用設備配置中的“網絡視圖”功能，在項目內的各個設備之間建立網絡連接。網絡連接建立完成后，通過巡視窗口的“屬性”選項卡對網絡參數進行配置。

在“網絡視圖”中選定需要連接的設備，隨后選擇wl-pn-ecat的PROFINET端口，并將連接拖拽至PLC_1模塊的相應端口，釋放鼠標以完成網絡連接的創建。

接下來，雙擊wl-pn-ecat設備以進行子模塊的配置：

- 在硬件目錄中，展開“模塊”容器。

- 通過雙擊或拖拽的方式選擇Input（pn-ecat至PLC）或Output（PLC至pn-ecat）下的模塊類型進行配置。

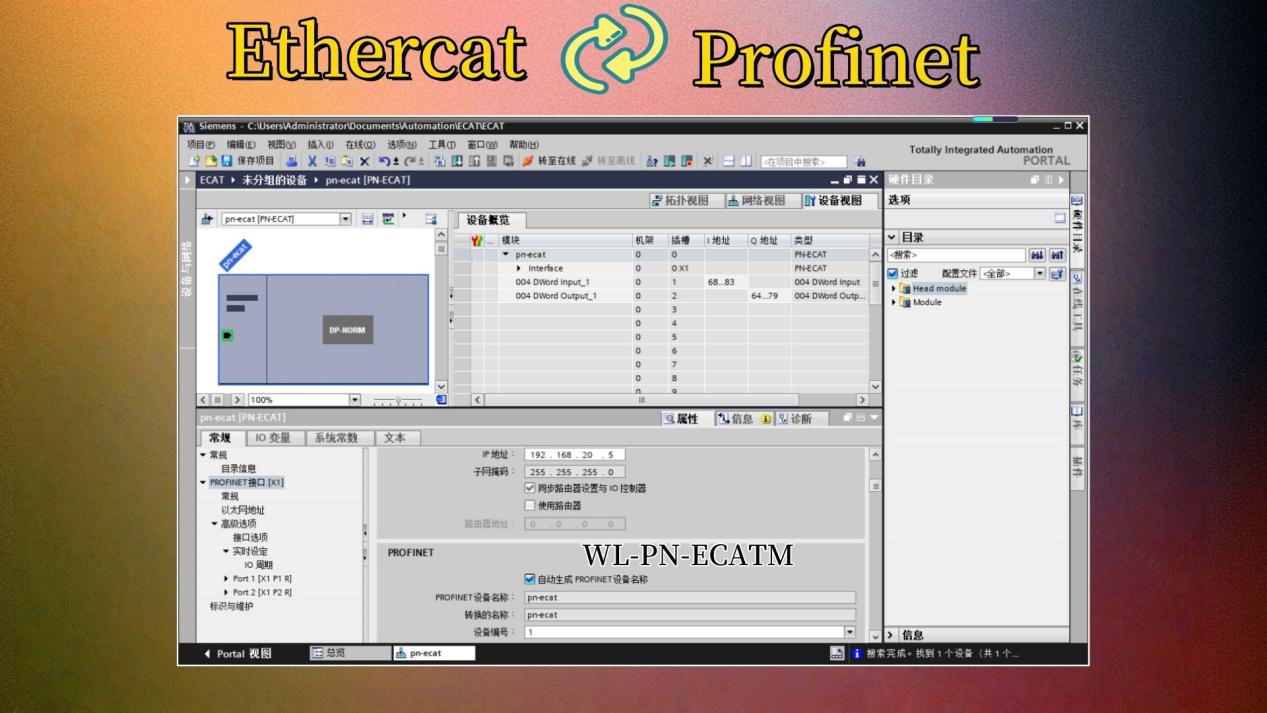

在進行pn-ecat設備的PROFINET接口配置過程中，應首先選定設備上標識為綠色的PROFINET框。在監控界面的“屬性”標簽頁內，將呈現PROFINET端口的相關信息。隨后，在“屬性 > PROFINET接口”菜單中，選取“以太網地址”選項，并參照附圖所示，對IP地址及PROFINET設備名稱進行設定。

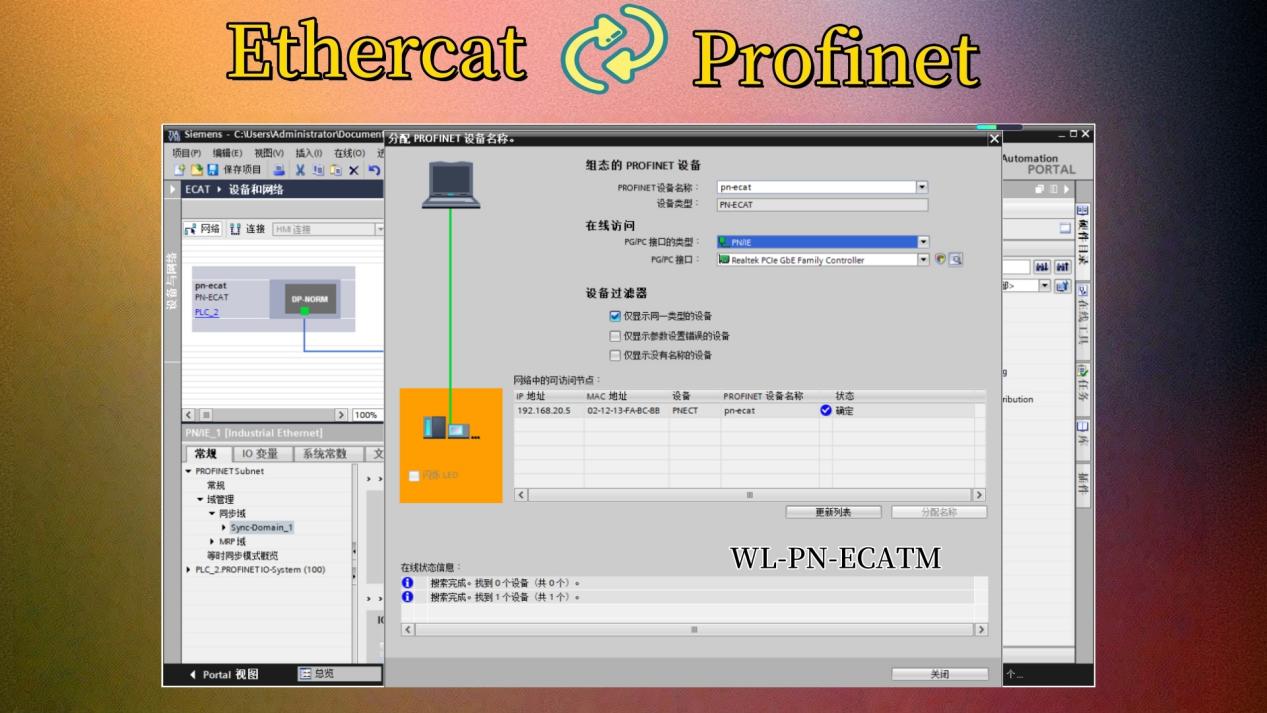

在“設備視圖”中定位到pn-ecat-ecat設備，執行右鍵點擊操作，并選擇“分配設備名稱”功能。此時，系統將彈出“分配PROFINET設備名稱”對話框。在“網絡中的可訪問節點”區域點擊“更新列表”按鈕（確保pn-ecat-ecat設備已與網絡成功連接）。在更新后的列表中選擇相應節點，點擊“分配名稱”按鈕，將配置的PROFINET設備名稱“pn-ecat”賦予網絡節點。配置完成后，網絡節點的PROFINET設備名稱將顯示為“pn-ecat”，且狀態指示為“正確”。

引入網關模塊后，汽車涂裝車間生產穩定性得以提升，由通信故障造成的涂裝缺陷率下降40%。此模塊提升了涂裝效率，縮短了工序用時，還降低了人工成本。自動化系統可有效取代人力監控，保障了涂裝質量的一致性，為提升汽車品質提供支撐。感謝您的關注。對于對產品或相關技術感興趣的研究者，建議與馬工程師進行深入交流。祝愿您的事業發展順利，經濟收益豐厚。
