安全光幕（Safety Light Curtain）是一種基于光電傳感技術的主動式安全防護裝置，通過發射紅外光束形成無形屏障，當人員或物體進入危險區域遮擋光束時，立即觸發停機信號。

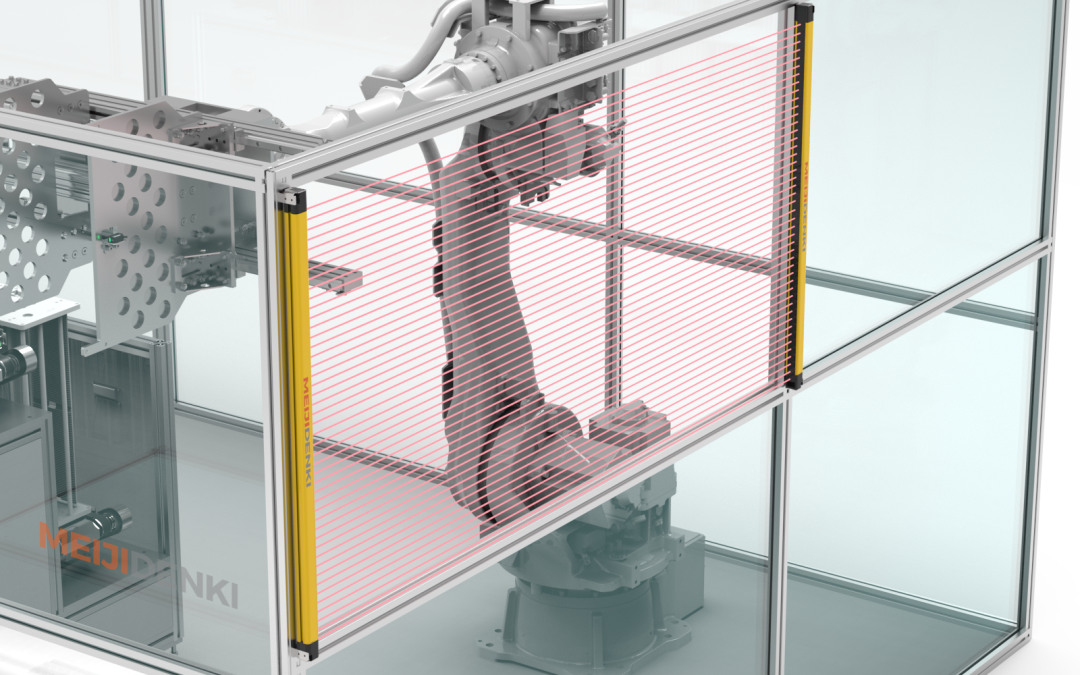

安全光幕廣泛應用于自動化設備、沖壓機械、機器人工作站等場景，保護人員免受機械傷害。

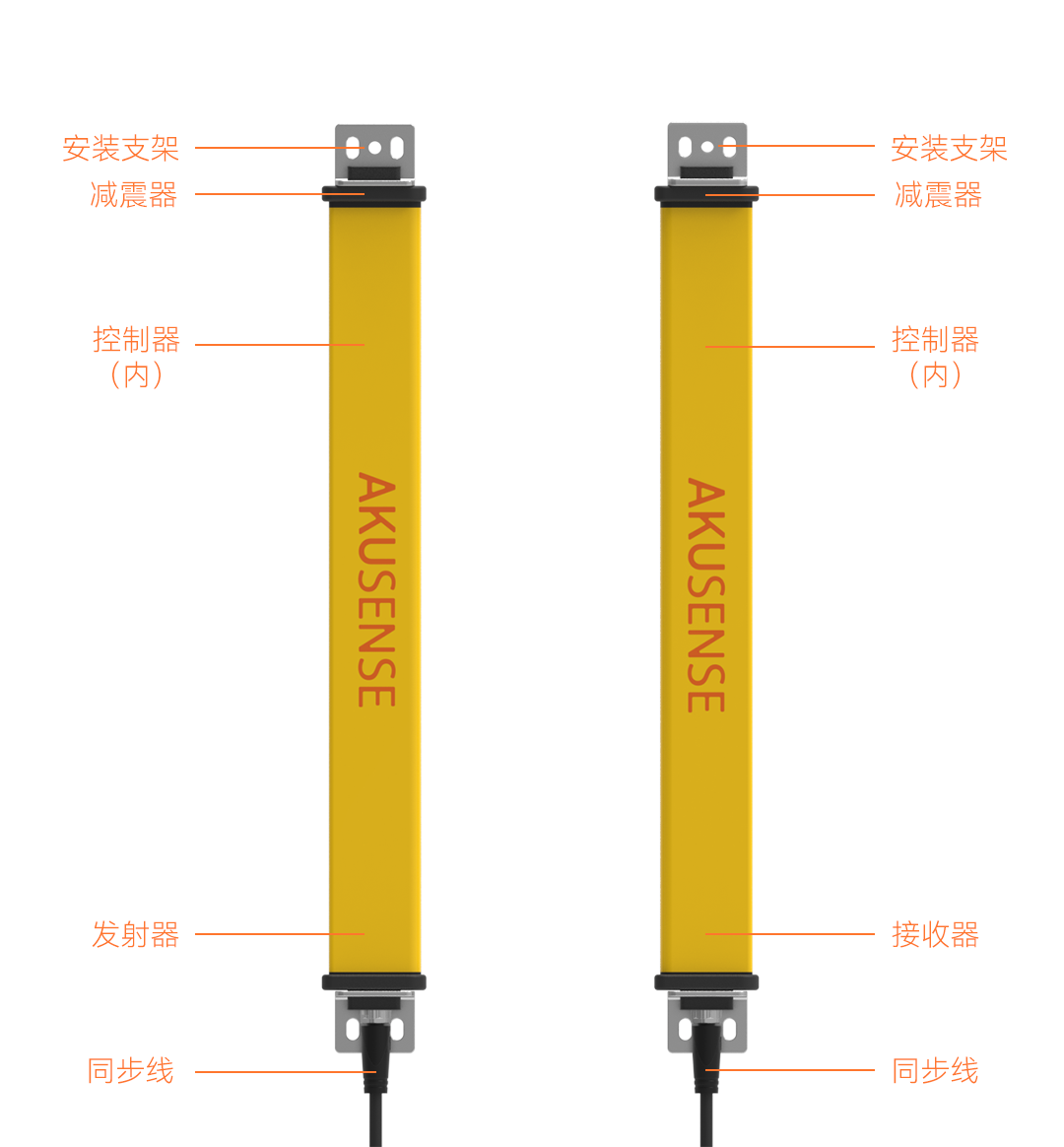

基本組成部分

發射端、接收端、控制單元、安裝支架

發射端：等距排列紅外LED，按順序逐點發射940nm波長光束

接收端：對應數量光敏元件，實時監測光通量變化，判斷有無遮擋

控制單元：處理信號，觸發安全輸出（如OSSD安全信號）

安裝支架：用于調整光幕安裝高度和角度

安全光幕的組成

1、確認所需要的保護等級

確定選擇的安全等級，根據設備對人造成的危險程度選擇四級或者普通安全光幕。

明治安全光幕為4級與2級之分，四級安全光幕一般用在可能出現重大安全事故的場所（如沖壓行業，汽車沖壓等），二級安全光柵一般用在事故較小的場合（3C自動化設備上，醫療器械等）

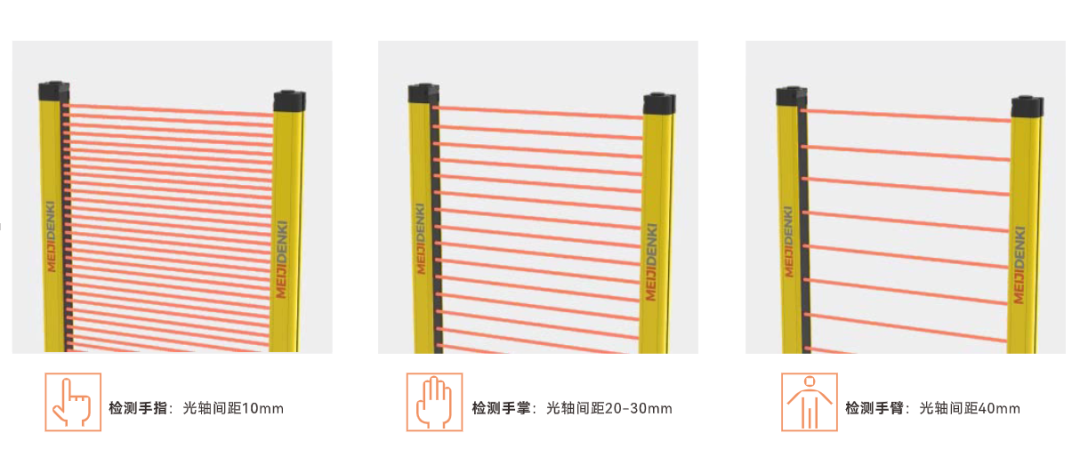

2、選擇光軸間距

保護手指、手掌，選擇10mm間距；保護手臂選擇20mm；保護身體40mm間距的

3、確認所需尺寸

根據保護高度，選擇合適數量的光軸（大于4的偶數）

4、確認輸出方式

明治安全光幕多為線同步方式，輸出方式一般為開關量/模擬量/串口通訊輸出；選擇信號輸出（有多種信號輸出，PNP*2，NPN*2，繼電器等）

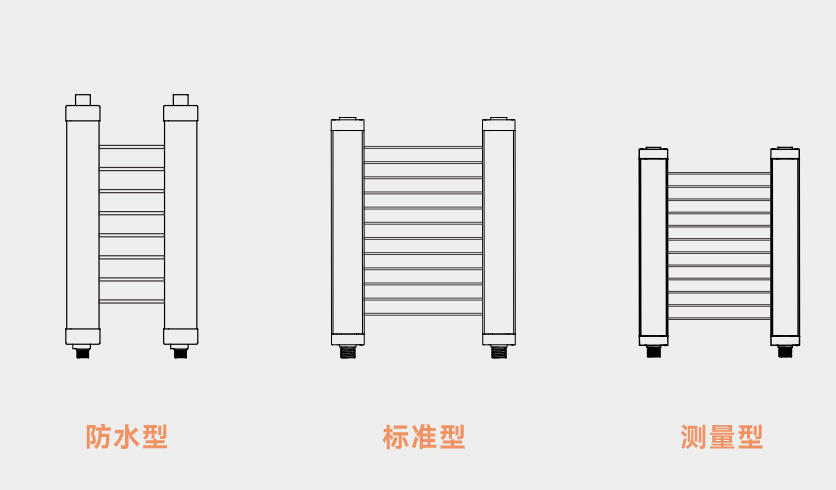

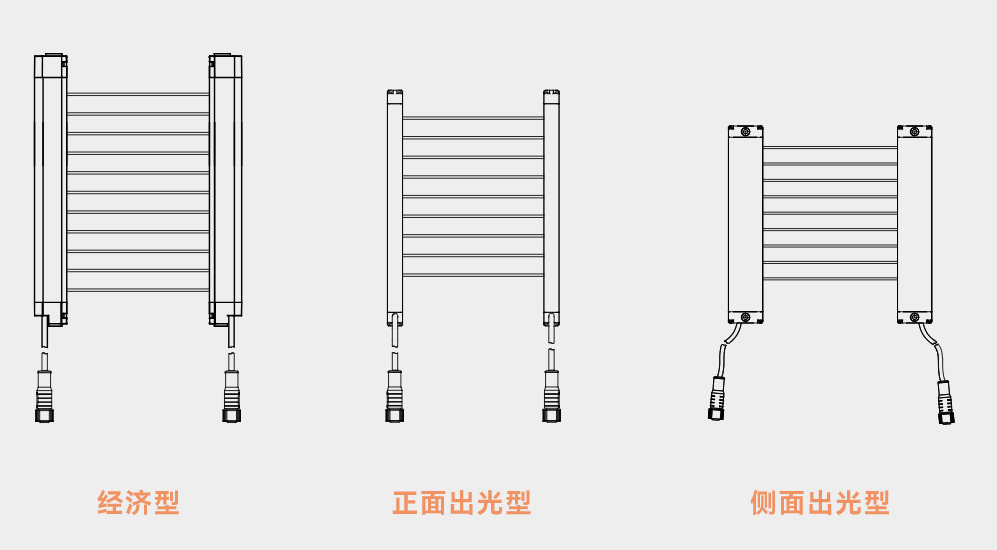

5、選擇光幕外形結構

側面出光型、正面出光型號、超薄型、標準型

6、特殊功能光幕

考慮是否需要滿足特殊場景需求/用于測量的測量型等特殊要求。

最小安全距離的計算

S=K*T+C

S:安全距離(mm)，一般非標設備取值在220mm以上；

K:身體或身體部分進入檢測區域的移動速度(mm/s)；

T:總響應時間(秒)(T=t1+t2)

t1:光幕的最大響應時間

t2:接收到來自防護設備的信號后，到機器停止所需的最長停止時間(秒)

C:根據光幕的最小檢測物體的直徑算出的額外追加的距離(mm)

可作為K使用的數值是手的一定動作的速度。(通常是人坐下時的手和胳膊的水平動作)。雖然其他數值也用，但通常使用的是1.6m/s(63inch/s)這一數值。手速常量不包括會影響實際移動速度的其他身體移動。

因此，需要根據安全裝置的實際應用方法，考慮包括上述數值在內的最佳數值。

常見故障及排查

故障1：光柵誤觸發（無遮擋時停機）

原因：灰塵遮擋光干擾/振動導致偏移。

解決：清潔透鏡、調整安裝位置、啟用抗干擾模式。

故障2：遮擋后不停機

原因：安全回路接線錯誤/控制器故障。

解決：檢查OSSD信號是否接入安全繼電器，測試功能是否正常。
