LM3281 是一款經過優化的高效率、低噪聲微型 DC-DC 轉換器 用于為噪聲敏感型無線連接芯片組和 RF 前端供電 來自單個鋰離子電池的模塊 （FEM）。LM3281 非常適合“始終 on“應用，空載靜態電流極低，為 16 μA（典型值）。

LM3281 可將輸入電源電壓降至 3.3 V，輸出電流高達 1200 mA。五種不同的作模式是 用于優化效率并最大限度地減少電池消耗。In Pulse Width 調制 （PWM） 模式，該器件以 6 MHz 的固定頻率運行，該 在驅動中重型負載時最大限度地減少射頻干擾。在輕負載時， 設備自動進入省油 （ECO） 模式，靜態時間降低 當前。在低電池電壓條件下，旁路模式會降低電壓 600 mA 時壓差高達 60 mV（典型值）。如果需要非常低的輸出電壓紋波 在輕負載時，該器件也可以強制進入 PWM 模式。關機模式轉動 器件關閉，并將電池消耗降低至 0.1 μA（典型值）。
*附件：lm3281.pdf

特性

• 采用單節鋰離子電池（3 V 至 5.5 V）供電
• 6MHz（典型值）PWM 開關頻率
• 固定輸出電壓： 3.3 V
• 高達 1.2A 的最大負載能力
• 高效率：94%（典型值），3.8V V 時在在 300 mA 時
• 模擬旁路：600mA 時 60mV（典型值）壓降
• 低 I Q ：16 μA（典型值），25 μA（最大值）
• 自動 ECO/PWM/旁路模式更改
• 用于低輸出電壓紋波的強制 PWM 模式
• 軟啟動限制啟動時的輸入電流
• 電流過載保護
• 熱過載保護
• 小型總解決方案尺寸：< 7.5 mm^2^

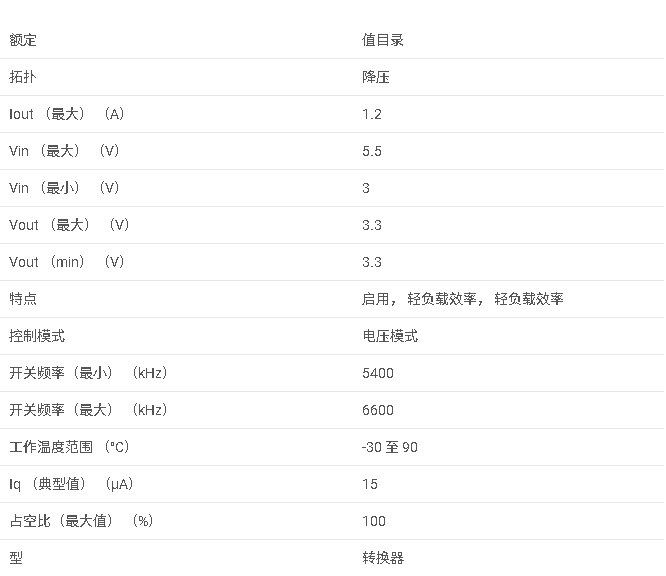

參數

方框圖

1. 產品概述

LM3281 是一款高性能、低噪聲的微型降壓DC-DC轉換器，專為無線連接解決方案設計。它能夠從單個鋰離子電池（3V至5.5V）提供穩定的3.3V輸出電壓，最大負載能力達1.2A，適用于“始終開啟”的應用場景。

2. 主要特性

• ?高效能?：典型效率高達94%，在3.8V輸入和300mA輸出條件下
• ?低噪聲?：適用于噪聲敏感的無線連接芯片組和RF前端模塊
• ?小型化?：解決方案尺寸小于7.5mm2，適合空間受限的應用
• ?多種工作模式?：包括ECO（節能）模式、PWM模式、強制PWM模式、模擬旁路模式和關機模式
• ?低靜態電流?：典型值為16μA，最大值為25μA，有助于延長電池壽命
• ?自動模式切換?：根據負載條件自動在ECO模式和PWM模式之間切換

3. 應用領域

• WLAN設備
• WiFi站點設備和RF PC卡
• 電池供電的RF設備
• 其他需要高效、低噪聲電源管理的無線連接解決方案

4. 電氣特性

• ?輸入電壓范圍?：3V至5.5V
• ?輸出電壓?：固定3.3V
• ?最大負載電流?：1.2A（連續），1.4A（短時脈沖）
• ?開關頻率?：典型值為6MHz
• ?輸出電壓紋波?：PWM模式下為1mV（600mA負載），ECO模式下為60mV（30mA負載）
• ?軟啟動?：限制啟動時的輸入電流，防止電壓突降

5. 功能描述

• ?自動模擬旁路?：在輸入電壓接近輸出電壓時自動啟用，以減小電壓降
• ?強制PWM模式?：可通過將MODE引腳拉低來強制轉換器在PWM模式下工作，以減小輸出電壓紋波
• ?熱過載保護?：在結溫超過150°C時自動關斷，防止芯片損壞
• ?電流限制?：防止過載條件下損壞外部組件
• ?電源上電復位?：確保在電源首次上電時轉換器進入確定狀態

6. 外部組件選擇

• ?電感?：推薦使用0.47μH、2012封裝的電感，以優化尺寸或效率
• ?輸出電容?：推薦使用總有效輸出電容為3.4μF至9μF的陶瓷電容組合
• ?輸入電容?：推薦使用2.2μF的陶瓷電容，以提供穩定的輸入電壓

7. 布局與布線建議

• ?最小化電感?：在輸出電容和負載旁路電容之間、輸入電容和轉換器輸入引腳之間最小化電感
• ?緊湊布局?：將轉換器、輸入電容、輸出電感和電容緊密布局，以減小環路面積和寄生電感
• ?地平面?：使用完整的地平面，以提高熱傳導和降低電磁干擾

8. 文檔與支持

• 提供詳細的數據手冊和應用指南
• 支持通過TI官網獲取相關技術文檔和設計工具
• 提供技術支持和社區資源，幫助用戶解決設計中的問題

9. 注意事項

• 在設計和應用過程中，需嚴格遵守靜電放電（ESD）防護措施
• 在選擇外部組件時，需考慮組件的電氣特性和熱特性，以確保系統的穩定性和可靠性
• 在進行PCB布局和布線時，需遵循最佳實踐，以減小電磁干擾并提高系統性能
