一

方案概述

雷卯DC48V帶過流保護-差共模浪涌保護方案針對 48V 安全特低電壓（SELV，≤60V）系統設計，廣泛適用于工業自動化（電動機驅動、工業機器人）、交通基礎設施（軌道交通信號系統、充電樁）、安防系統、儲能系統、高端照明、醫療設備及新能源等領域。方案集成 ESD 靜電保護、浪涌保護、短路過流保護及 EMI/EMC 抑制等多重防護機制，滿足 IEC 61000-4-2/4-5、EN 61000-4-2/4-5、GB/T 17626.2/5 等標準，可承受 4KV/2KA 雷擊浪涌沖擊，保障電路穩定運行與設備安全。

二

雷卯方案核心特色

1. 多級協同防護架構：

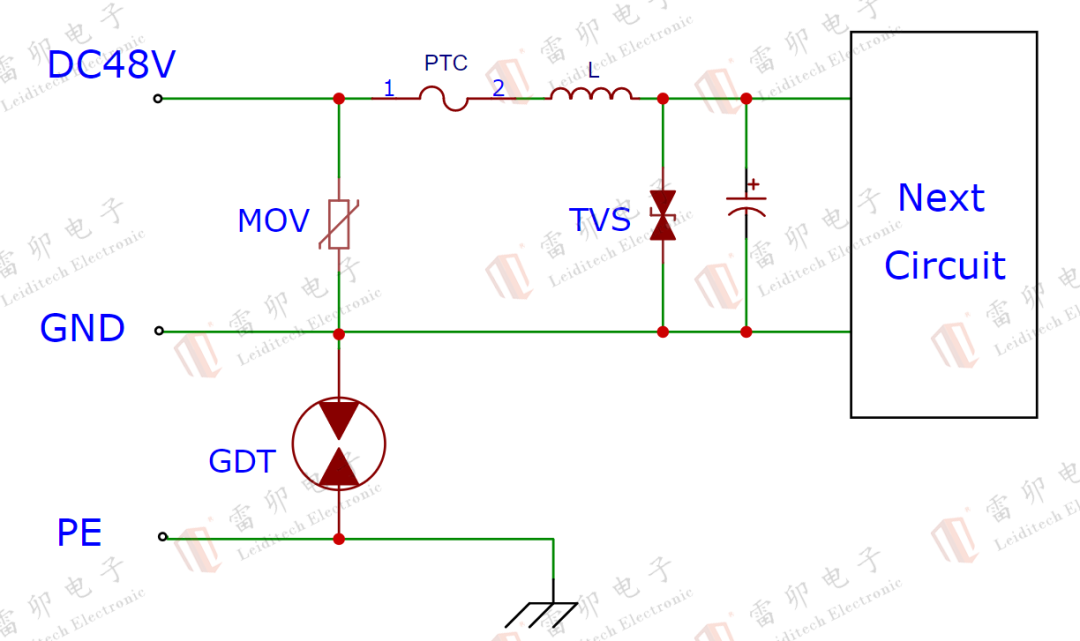

雷卯采用 “初級 MOV 浪涌泄放（4.5kA~6kA）+ 中級差模電感退耦 + 次級 TVS 精準鉗位” 三級設計，優化浪涌響應時序，實現高防護能力與低鉗位電壓的平衡，兼容多樣化電路設計。

2. 過流 / 短路雙重保護機制：
在 MOV 后串接雷卯自恢復保險絲（PTC），0.75A~5A 多規格可選，既能應對負載過流保護，又能在 TVS 異常失效時快速切斷回路，避免電路損壞。

3. 差共模干擾全向防護：

差模防護：電源正負端并接高通流 MOV，快速泄放差模浪涌能量；

共模防護：GND 與 PE 間并接陶瓷氣體放電管（GDT），提供共模浪涌泄放路徑，可通過選型（90V~800V）適配不同絕緣耐壓測試需求。

4. 靈活器件選型適配：
基于雷卯全系列防護器件（MOV/TVS/PTC/GDT），可根據通信、工業、汽車電子等不同場景的測試等級（如 4KV/2KA 浪涌、±15kV 靜電），定制化組合器件，滿足差異化防護需求。

雷卯自建 EMC 實驗室，提供靜電、浪涌、EFT 等免費測試，加速方案驗證；針對高壓、高頻等特殊場景，可定制參數與封裝；針對“零故障”場景推出PTC+TVS+ESD 組合方案，覆蓋過壓、過流、靜電等多重風險。
