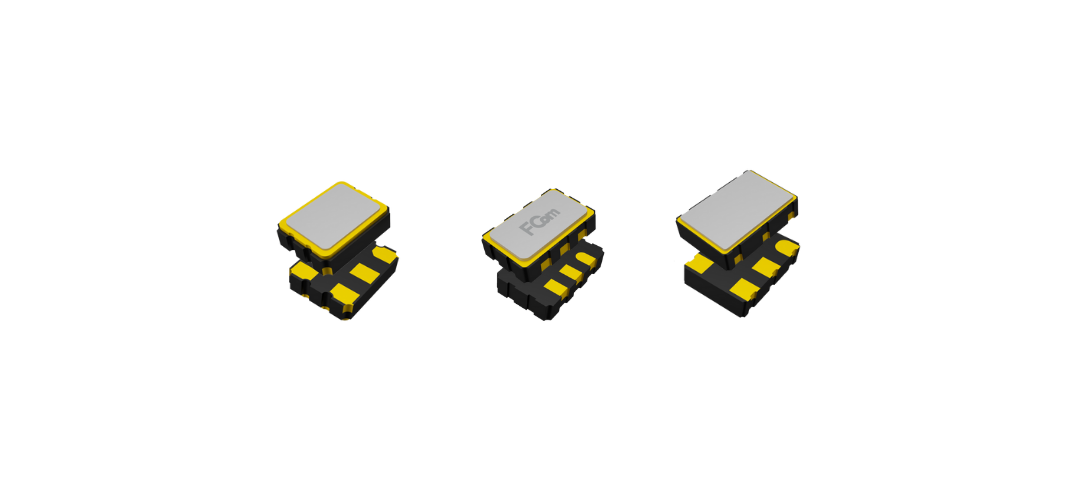

在數據通信、廣播、工業控制與同步系統中，電壓控制晶體振蕩器（VCXO）起著關鍵頻率調諧與時鐘同步的作用。FCom富士晶振推出的FVC-3L-PG、FVC-5L-PG、FVC-7L-PG三款差分輸出VCXO產品，覆蓋從3.2×2.5mm至7.0×5.0mm封裝，頻率支持10~1500 MHz，具備±50ppm拉頻、LVPECL與LVDS差分輸出、RMS抖動低于1.2ps等特性，適用于高精度、低相位噪聲的系統設計。

產品核心特性

• 頻率范圍寬：10~1500 MHz
• 差分輸出：LVPECL / LVDS（支持Tri-state）
• 典型相位抖動低至1.2 ps RMS（@12kHz~20MHz）
• 支持2.5V / 3.3V工作電壓平臺
• ±50 ppm拉頻能力，適配多種鎖相環設計
• 起振時間短（10 ms Max），適用于快啟系統
• 溫度范圍支持至-40~85°C（標準工業級）

型號參數對比

應用領域分析

1. 高速以太網與PTP時間同步

在數據中心與企業網絡中，F(xiàn)VC-PG系列可作為以太網PHY芯片的主時鐘源。以156.25 MHz為例，廣泛應用于25G/100G網絡接口、交換芯片與分布式時間同步（PTP/IEEE 1588）。搭配 Marvell 88E1512 或 Broadcom BCM84891 時，VCXO穩定性直接決定時鐘漂移控制性能。

2. 光纖通信模塊與SONET/SDH平臺

FVC-3L-PG 在SFP+/QSFP28光模塊中可提供155.52 MHz與622.08 MHz等頻點，支持CDR時鐘恢復電路與SerDes信號傳輸，適配芯片包括 IDT 844021、Semtech GN25L95 等。SONET設備中也常采用38.88 MHz同步頻率，保證傳輸層穩定。

3. 數字視頻與高清電視系統

FVC-5L-PG 與 FVC-7L-PG 適合用于HDMI、DisplayPort與廣播解碼器中，用于輸出74.25 MHz、148.5 MHz、297 MHz等視頻參考頻點。其低相位噪聲特性能夠減少畫面抖動與時基誤差。推薦芯片如 Sony CXD2855、Amlogic T962 等主控平臺。

4. 工業控制、RTU與遠程通信模塊

FVC-7L-PG 可部署于工業自動化控制器與遠程終端（RTU）設備中。常見頻點如24 MHz / 50 MHz，用于Modbus、CAN、PLC系統。在高溫環境（-40~85°C）下仍保持±25ppm以內穩定性，適配TI Sitara、STM32H7等工業級主控芯片。

5. 存儲系統與抖動消除器（Jitter Cleaner）

FVC-3L-PG 適合用于PCIe/SATA/USB控制器主板中的200 MHz、400 MHz頻點同步，匹配TI CDCE62005、ADI AD9545等高性能Jitter Cleaner與時鐘樹芯片，實現低抖動驅動鏈。尤其適合RAID控制器與大型SAS存儲方案。

總結

FCom富士晶振FVC-3L/5L/7L-PG 系列差分輸出VCXO，為高速通信、存儲、工業與廣播系統提供多頻率、低抖動、高穩定性的頻率控制方案。多封裝、多電壓、寬頻段的設計，為系統集成與信號同步提供卓越的靈活性。

如需更多技術資料、樣品申請或選型建議
